三爪软爪适配方形法兰铣削工装

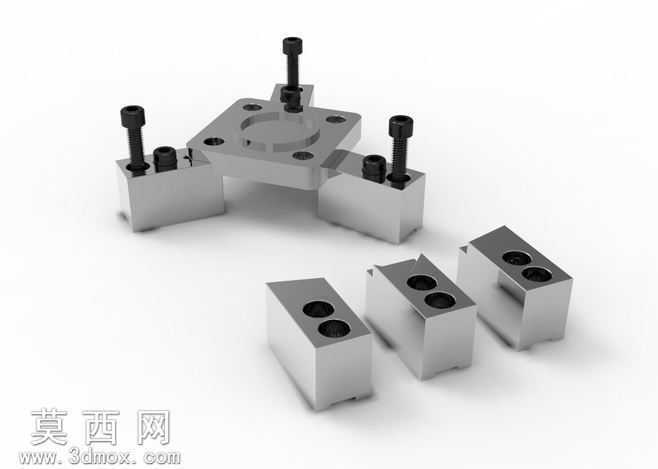

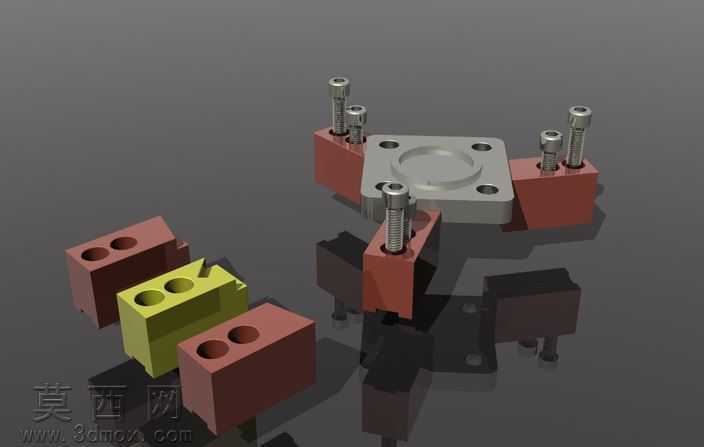

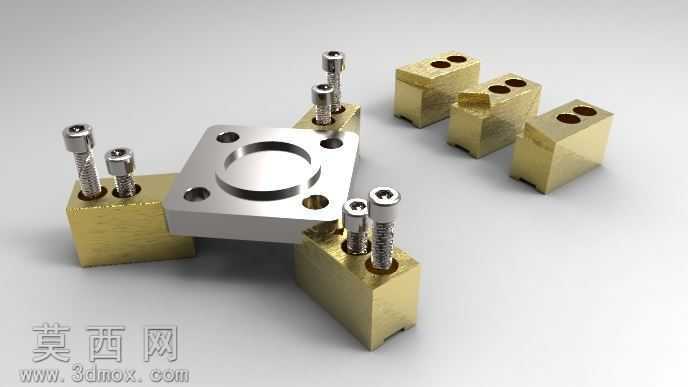

本作品为适配方形法兰装夹加工的三爪软爪铣削配套工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工装夹的公差配合要求，对每一处装配结构做了干涉校验，确保各部件组装后无错位、卡滞问题。渲染阶段采用金属材质写实渲染方案，主体软爪基座部分赋予哑光不锈钢材质，还原45号钢调质处理后的细腻金属质感，表面做轻微磨砂纹理处理，匹配实际机加工零件的表面粗糙度表现；中部方形法兰定位基座采用黄铜材质渲染，调整金属反射率与粗糙度参数，还原铜质零件温润的金属光泽，同时区分不同功能部件的材质差异；锁紧螺栓部分采用发黑处理的高碳钢材质，添加细微的表面氧化层纹理，还原标准紧固件的真实外观。结构设计上，整套工装包含三组独立的可调软爪基座、一块方形法兰定位本体、六根配套锁紧螺栓，每个软爪基座上开设精准的螺栓过孔与定位槽，可根据方形法兰的实际尺寸调整三爪的夹持位置，软爪的夹持面做了适配方形法兰直角边的铣削角度设计，能够完全贴合方形法兰的外侧轮廓，避免传统圆形三爪夹持方形工件时出现的点接触、装夹不稳、加工颤动的问题。设计思路围绕车床装夹方形法兰的实际加工痛点展开，常规三爪卡盘原生软爪为圆弧适配面，装夹方形法兰时需要现场手动铣削软爪成型，对操作人员的技能要求较高，且每次更换不同规格方形法兰都需要重新修铣软爪，耗时耗力且装夹精度难以保证。本套工装通过预设适配方形轮廓的软爪角度与可调节的安装定位结构，仅需完成一次软爪成型铣削，即可适配一定尺寸范围内的方形法兰装夹作业，三爪同步锁紧后可牢牢抓持方形法兰工件，配合1/2BSW规格螺栓完成软爪与卡盘基座的紧固连接，装夹重复定位精度高，能够有效降低方形法兰类零件车削、铣削加工的装夹辅助时间，减少工件装夹变形风险，提升方形法兰端面、孔位加工的尺寸一致性与加工效率。建模过程中对所有配合面做了公差预留，螺栓孔与螺栓的配合采用间隙配合公差设计，方便实际加工后的装配调试，软爪基座的底部做了与标准卡盘T型槽适配的定位结构，无需改装卡盘即可直接安装使用，整体结构紧凑，部件数量少，加工制造难度低，具备较强的实际生产应用价值。
