带六角限位结构的外螺纹连接销轴

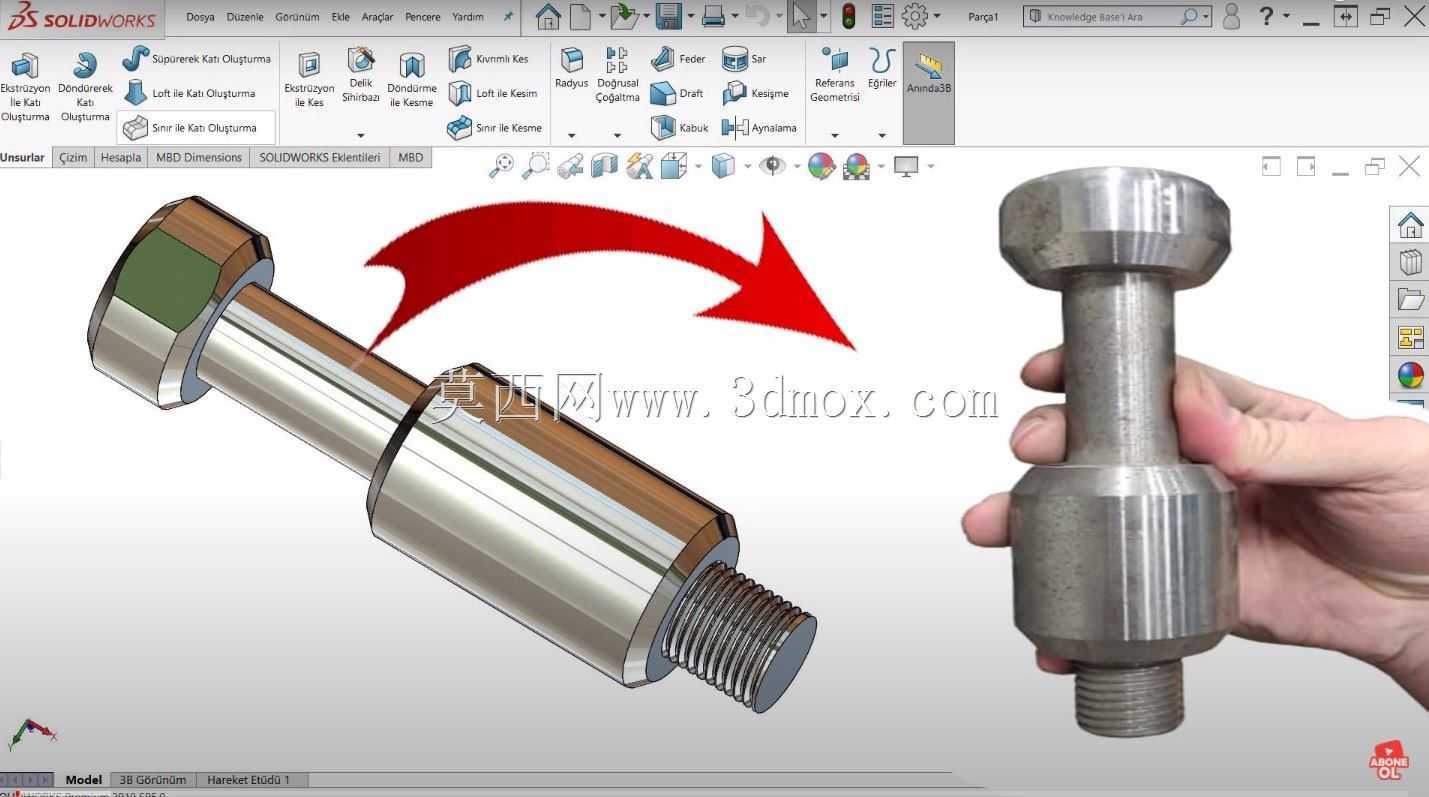

　　这类带限位轴肩的外螺纹销轴，常应用在需要频繁拆装的铰接工位、工装夹具快换结构以及小型设备的活动连接部位，相比普通光轴销轴，它自带的螺纹段可以配合螺母实现轴向锁紧，避免设备运行过程中销轴受振动窜动脱出，中间的加粗轴肩既可以作为安装定位基准，也能承受一定的轴向载荷，分担螺纹部位的受力。从结构设计来看，该零件一端为大直径圆柱端头，端头下方做了六角铣边结构，这个结构并非用于拧紧受力，而是为了安装时可以用开口扳手卡住，防止拧紧螺母时销轴跟转，省去了在轴端加工一字槽或者内六角孔的工序，加工成本更低，也更适合大直径销轴的加工场景。中间的光轴段是主要的配合工作面，加工时需要保证圆柱度和表面粗糙度，通常和衬套或者铰接孔采用间隙配合或者过渡配合，

　　保证铰接转动顺畅的同时不会出现过大的径向晃动。靠近螺纹端的轴肩直径略大于光轴段，安装时轴肩端面会抵住被连接件的表面，起到轴向定位的作用，控制销轴插入安装孔的深度，避免安装过深导致另一端突出长度不足，或者安装过浅导致螺纹啮合长度不够。螺纹段采用标准普通公制螺纹，加工时需要保证螺纹和光轴段的同轴度，避免拧紧螺母时出现别劲的情况，螺纹末端做了倒角处理，方便螺母旋入，也能避免螺纹起始端的毛刺划伤安装孔内壁。安装边界方面，这类销轴的光轴段长度需要匹配被连接件的总厚度，预留出螺母、防松垫圈的安装空间，六角限位边的对边尺寸需要适配常用开口扳手的规格，方便现场装配人员不用特制工具就能完成安装。实际使用场景中，这类零件常替代普通螺栓用于铰接部位，

　　因为普通螺栓的光杆部分长度往往无法匹配铰接厚度，容易出现螺纹部位受力剪切的情况，而这种销轴的受力段全部为光轴结构，抗剪切能力更强，配合轴肩定位和末端螺纹锁紧，连接可靠性远高于普通螺栓，在小型工程机械的连杆连接、自动化设备的门体铰接、工装夹具的定位连接场景中都有广泛应用。建模过程中需要重点关注各段轴径的过渡圆角，避免应力集中导致销轴受交变载荷断裂，六角结构和光轴的衔接处也要做倒角处理，避免安装时刮伤操作人员或者零件表面。
