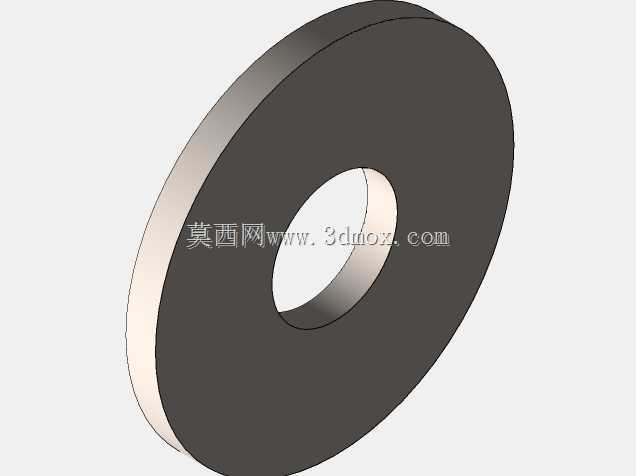

100KG载荷吊环螺栓配套吊重块结构设计

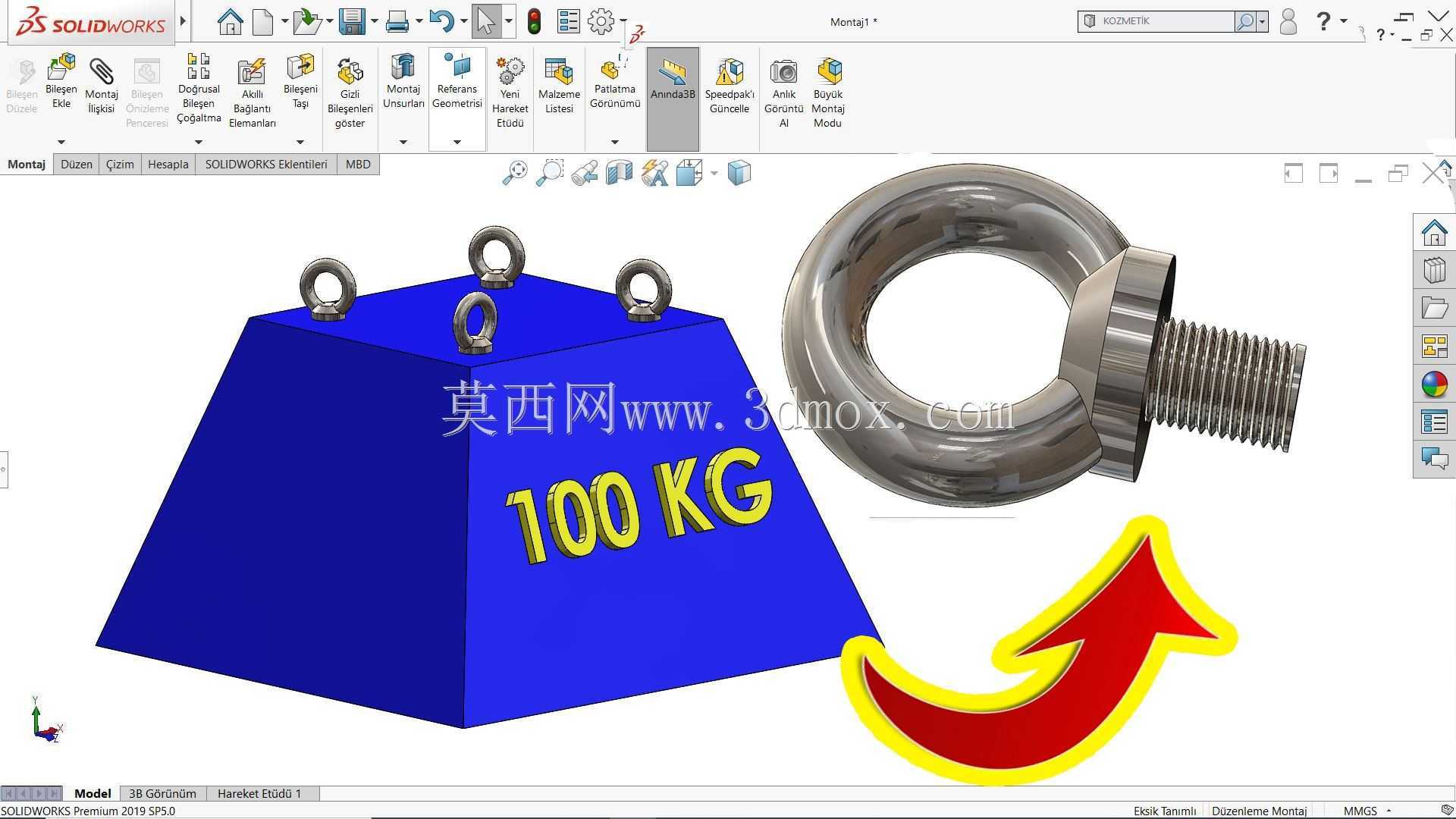

　　在车间日常物料转运、小型设备吊装移位、工装夹具载荷验证这类场景里，吊环螺栓是出镜率极高的受力连接件，很多现场作业人员容易忽略吊环与被吊件的匹配性，要么选的吊环额定载荷冗余不足留下安全隐患，要么吊点布局不合理导致起吊过程中重物倾斜滑脱。这套结构的设计核心，就是围绕100KG额定吊重的工况，把吊环螺栓的受力特性和吊重块的吊点布局做了匹配验证，避免实际吊装时出现应力集中的问题。从结构细节来看，吊环部分采用一体式锻造结构的建模逻辑，环体内侧做了圆弧过渡处理，没有尖锐棱角，避免和吊索、卸扣接触时出现应力割伤索具的问题，螺纹段采用标准公制粗牙螺纹设计，螺纹啮合长度按照吊重块的基体厚度做了匹配，保证拧入后螺纹旋合圈数满足受力要求，

　　不会因为螺纹啮合不足出现滑牙脱开的风险。配套的吊重块采用棱台结构设计，上窄下宽的构型本身就自带重心稳定的属性，起吊后不会轻易出现侧翻晃动，顶面均匀布置了四个吊点，既可以单吊点配合吊环做垂直起吊测试，也可以四个吊点同时挂索做四点平衡吊装，适配不同的吊装作业需求。设计过程中特意把吊环的安装接触面做了贴合处理，吊环下端的承压法兰面和吊重块顶面完全贴合，没有悬空间隙，避免起吊时吊环出现偏摆受力，要知道吊环螺栓最忌讳的就是侧向受载，一旦侧向力超过额定载荷的30%，就极容易出现环体断裂的风险。从安装边界来看，吊重块的底部做了平整处理，放置在地面或者工位台面上时不会出现硌伤台面、放置不稳的问题，吊环拧入后高出吊重块顶面的高度做了控制，

　　既保证吊索具能够顺利穿入环体，也不会因为突出过高导致存储时容易磕碰变形。这套结构不光可以作为吊装作业的载荷验证配重块使用，也可以作为车间内小型零部件吊装的标准吊具参考，建模时还原了实际加工后的倒角、螺纹牙型、表面过渡细节，能够直接用于吊装受力的模拟仿真，验证不同起吊角度下的应力分布情况，给现场吊装作业的参数设定提供参考依据。很多新手设计吊具的时候，往往只看吊环的标称载荷，忽略了被吊件的重心位置、吊点布局、安装面贴合度这些细节，实际使用时很容易出现各种意料之外的问题，这套结构在设计时就把这些现场常见的问题都考虑进去了，棱台的侧壁倾斜角度经过反复调整，保证重心始终落在四个吊点围成的区域中心，单吊点起吊时也能保持重物水平，不会出现倾斜。
