阿月浑子分级剥皮振动分选设备结构

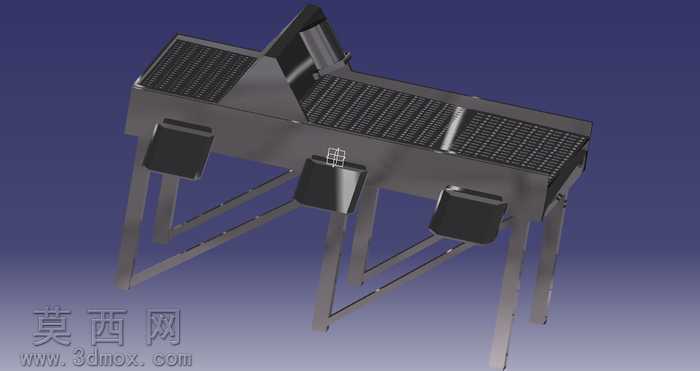

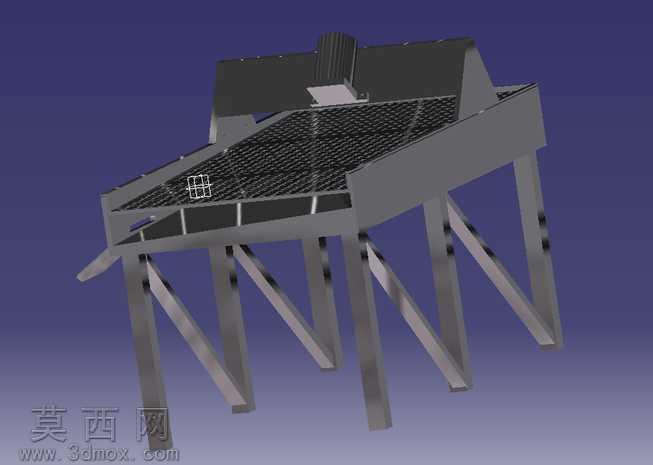

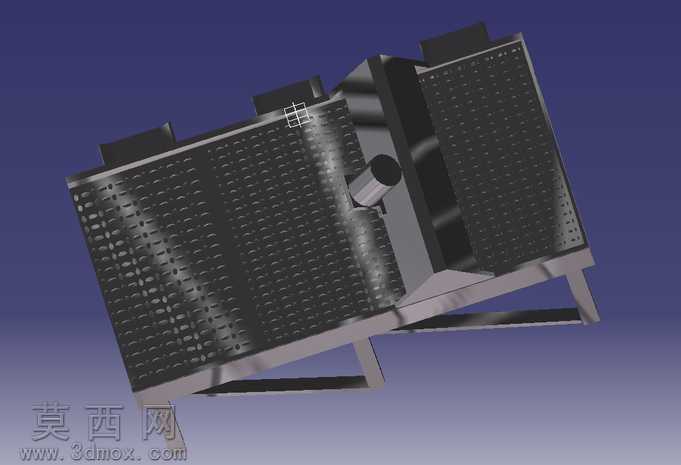

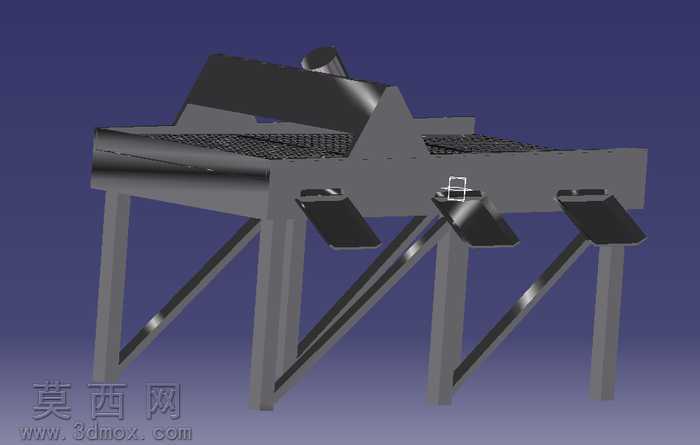

本作品为针对阿月浑子（开心果）加工工序设计的分级与剥皮一体化分选设备三维模型，整体建模过程严格遵循食品加工机械的设计规范，先从核心功能需求出发拆解设备结构：首先搭建倾斜布置的冲孔分级筛面作为分级甲板主体，筛面采用等距渐变孔径排布，可实现不同粒径阿月浑子的逐级筛分，筛面下方设置多组斜向支撑腿，支撑腿之间加装横向斜撑强化机架结构稳定性，避免设备运行时产生共振偏移。建模时对筛面的冲孔细节做了精细化处理，每个筛孔的边缘做了圆角过渡设计，防止筛分过程中刮伤坚果外壳；筛面上方设置进料导流结构，可将待加工物料均匀铺洒在筛面起始端，避免物料堆积影响分级效率。设备上部集成剥皮机构，针对带内皮的阿月浑子设计柔性摩擦剥皮结构，建模时还原了摩擦工作面的纹理细节，可在不损伤果仁的前提下完成外皮剥离作业。动力部分采用回转振动电机作为激振源，建模时省略了传统振动筛常用的偏心轴承与机械式振动调节器结构，通过参数化建模调整振动电机的安装角度与激振力参数，匹配筛面的倾斜角度实现物料的自动向前输送，同时完成分级与剥皮两道工序。材质渲染阶段，机架与支撑结构采用哑光金属钢材材质，还原工业设备的厚重质感，筛面采用拉丝不锈钢材质，符合食品加工设备的卫生要求，剥皮机构的摩擦工作面采用食品级橡胶材质，通过不同材质的粗糙度、反光度参数调整，让整体渲染效果更贴近真实设备的视觉表现。整体设计思路围绕阿月浑子加工的实际需求，将分级与剥皮功能集成在同一台设备上，减少工序间的物料转运环节，通过振动参数的优化匹配，可灵活调整处理量与分级精度，适配不同规格的阿月浑子加工需求，设备的支撑结构采用模块化设计，可根据实际安装场地调整支撑腿高度，具备较强的场景适配性。
