BISV600型振动筛分设备三维结构设计

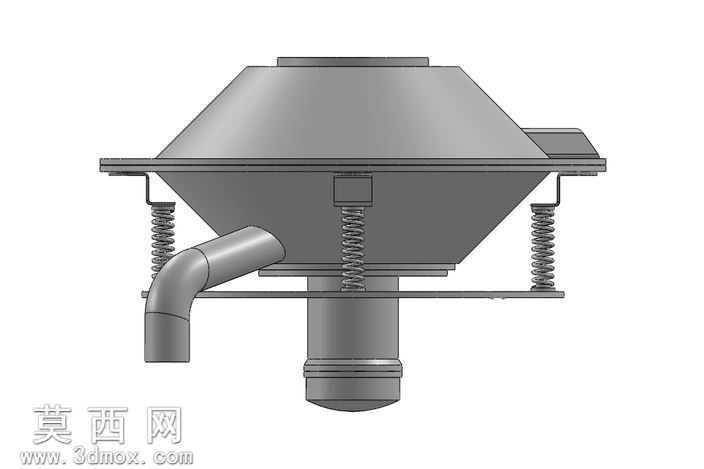

本模型为BISV600型振动筛分设备的三维设计成果，采用SolidWorks 2012版本完成全参数化建模，完整还原了该型号振动筛的整机结构与装配关系。建模过程中首先梳理设备的功能逻辑，该设备主要用于颗粒、粉体物料的粒度分级与除杂作业，整体采用上部宽幅进料斗、中部筛分层、下部集中出料口的立式布局，匹配振动筛分作业的物料流向需求。上部进料段设计为倒锥形敞口结构，建模时通过放样凸台命令完成锥面的平滑过渡，保证进料时物料能够均匀分散到整个筛面，避免局部积料影响筛分效率；进料斗侧边预留的观察检修口采用单独的凸台拉伸与切除命令完成，与主体结构做共面配合，还原实际设备的检修功能结构。设备的核心支撑部分采用多组螺旋弹簧作为减振支撑结构，建模时通过螺旋线扫描生成弹簧实体，精准还原弹簧的螺距、丝径与有效圈数参数，弹簧上下两端分别与筛体底座、下部支撑法兰做同轴配合，模拟实际设备中弹簧缓冲筛体振动、减少振动向基础传递的功能；三组弹簧沿筛体周向均匀分布，保证筛体振动时的受力平衡，避免出现偏摆漏料的问题。筛体下部的出料结构分为两部分，中部垂直出料口用于筛下合格物料的集中排出，建模时做了多段阶梯式凸缘结构，匹配实际生产中外接软连接或出料管道的安装需求；侧边的弯管出料口用于筛上大颗粒物料或杂质的侧向排出，弯管采用扫描命令完成圆弧过渡，避免物料排出时出现卡堵，弯管与筛体侧壁做贯穿切除配合，保证出料通道的顺畅。整机装配过程中严格按照实际设备的装配顺序添加配合关系，所有连接法兰的安装孔位、支撑结构的定位尺寸均参照行业通用的振动筛设计规范设定，各零部件之间无干涉问题，可直接用于虚拟装配验证、工程图导出以及后续的结构优化分析。材质渲染方面，针对设备不同部件的实际用材做了区分，筛体主体采用哑光金属灰的钢材材质，弹簧部分做了金属光泽的弹簧钢材质处理，出料口的连接部位做了稍深的金属质感区分，整体渲染效果贴近实际工业设备的外观状态，能够直观呈现设备的结构组成与外观特征。设计过程中充分考虑了振动筛的作业特性，整体结构紧凑，各功能部件布局合理，既保证了筛分作业的物料流通顺畅，也通过弹簧支撑结构保障了设备运行的稳定性，可作为同类型振动筛分设备设计、教学演示以及结构参考的数字化模型使用。
