钢管桁架结构超速赛车底盘设计

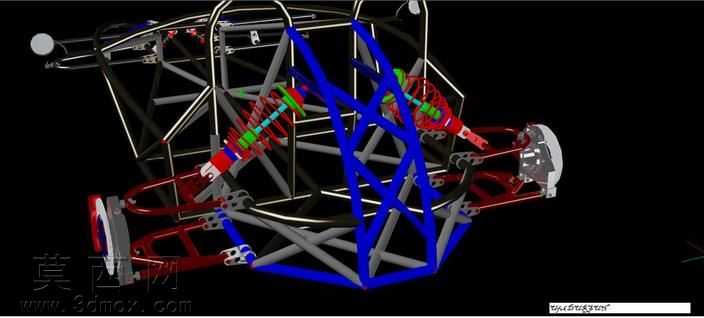

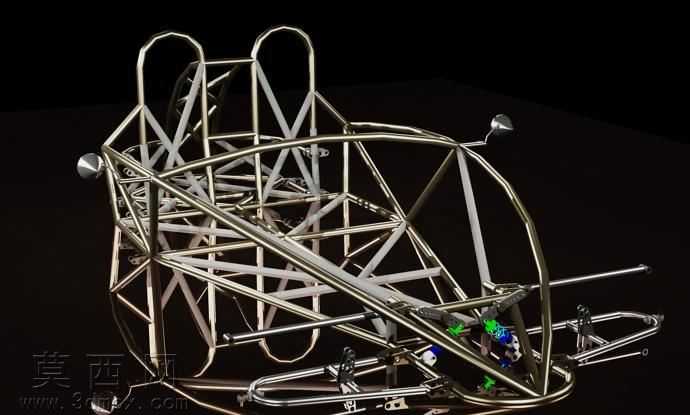

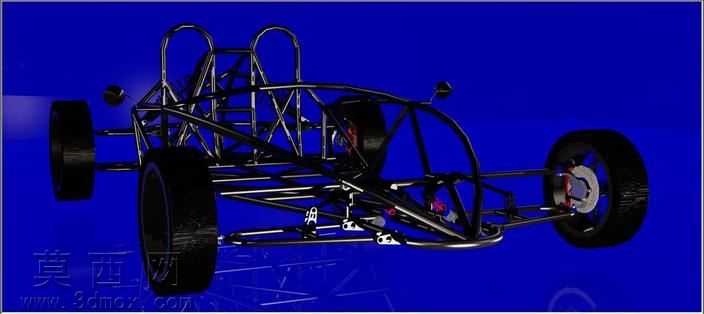

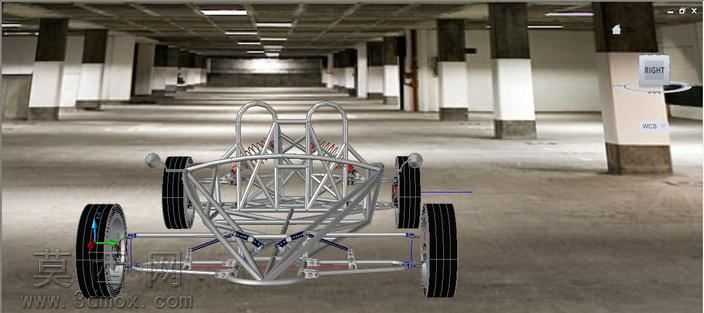

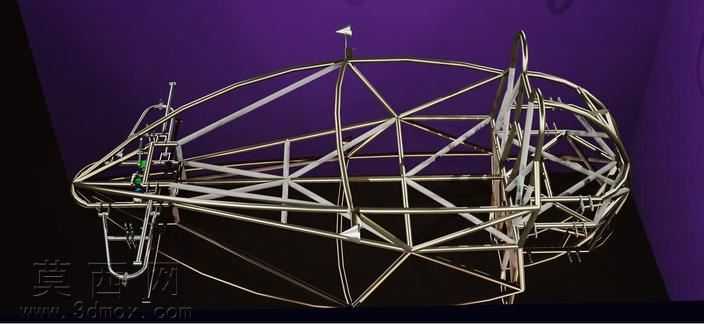

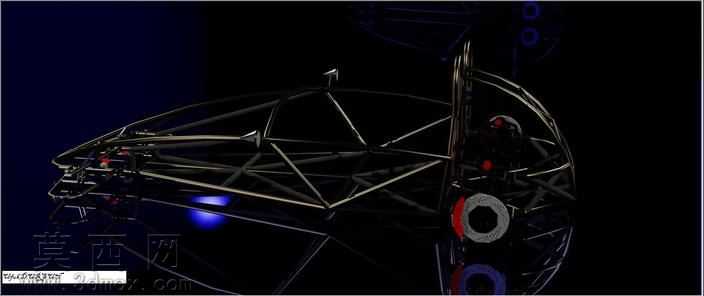

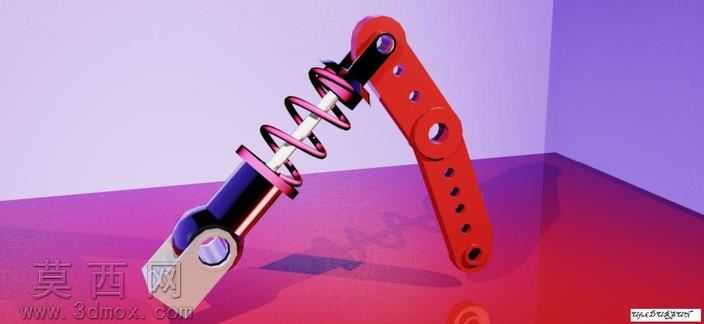

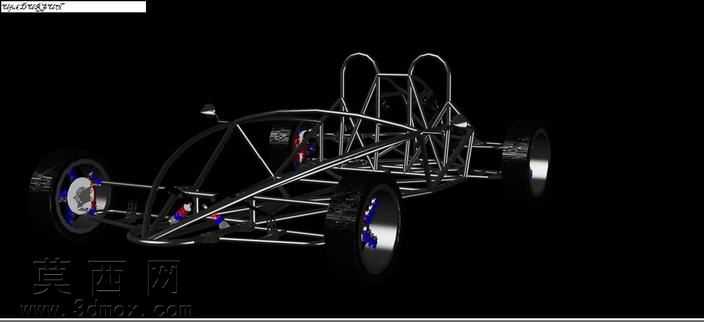

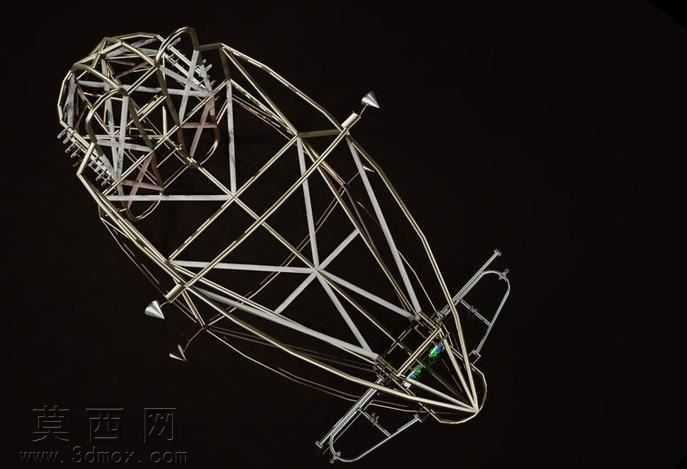

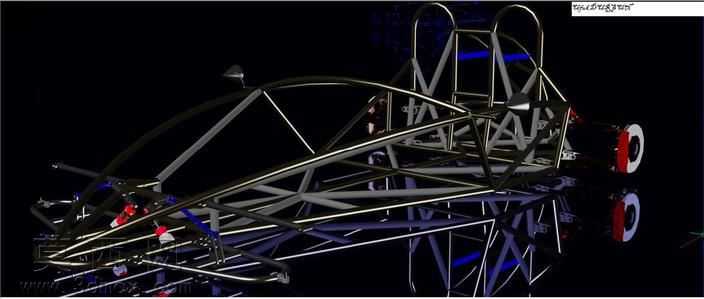

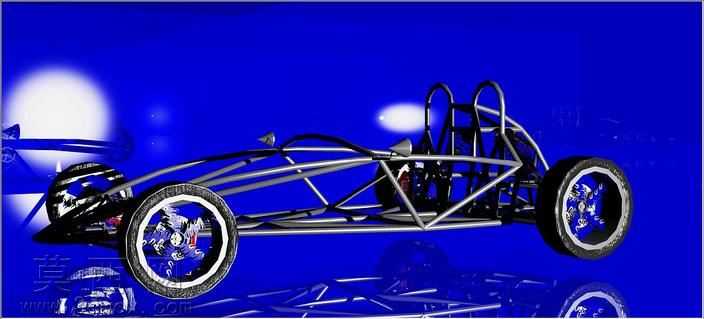

本作品为轻量化钢管桁架式赛车底盘三维设计，整体采用空间管阵式承载结构，摒弃传统承载式车身的冲压覆盖件承重逻辑，以不同管径的高强度合金钢管通过空间拓扑优化排布，在保证结构抗扭刚度的前提下最大化降低整备质量，匹配设计目标中约600公斤的整车重量控制要求。建模过程中首先完成整车硬点参数锁定，依次确定前后轮距、轴距、悬架安装点、动力总成固定位、驾驶舱人机边界等核心基准，再通过三维建模软件的焊件模块逐根生成钢管构件，对每一处管接头位置做相贯线裁切处理，保证管件拼接贴合度，还原真实焊接工艺的装配关系。底盘前部设计推杆式前悬结构，将减震器上端固定点上移至车架前部高位横梁，通过推杆传递车轮跳动载荷，优化悬架杠杆比，兼顾颠簸路面的滤震表现与激烈驾驶时的侧向支撑性；后部悬架同样采用匹配大马力输出的多连杆结构，预留半轴、差速器的安装空间，适配后驱布局的动力传递需求。动力舱部分预留了EJ20G涡轮增压发动机的安装位，对发动机机脚固定点、涡轮增压器布置空间、中冷器安装位、进排气走管路径都做了精准的空间避让，匹配该款发动机250马力的输出特性，对车架动力舱区域的管材做局部加密强化，承受大扭矩输出带来的载荷冲击。渲染阶段采用金属拉丝材质还原钢管的金属质感，对悬架摆臂、减震弹簧、轮胎橡胶等不同部件赋予差异化材质属性，在地下车库场景中完成光影渲染，清晰呈现底盘的空间结构与各系统的装配关系。整个设计在满足结构强度的前提下，尽可能简化非必要的冗余结构，兼顾赛道驾驶的轻量化需求与日常改装的可落地性，所有安装点位均参考真实赛车的工程规范，可直接用于改装车制作、赛车设计教学的参考模型。
