异形多腔槽铣削加工盘类零件结构

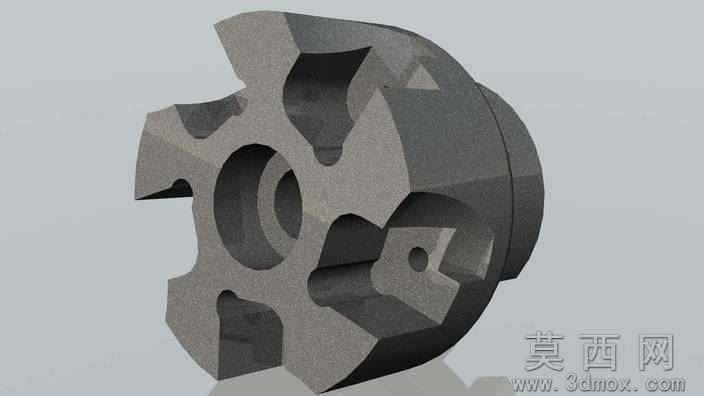

该作品为铣削加工成型的盘类异形结构零件，建模阶段以回转基体为基础特征，首先绘制零件的外轮廓基准圆，确定整体的径向尺寸边界，通过拉伸凸台命令生成基础盘体，预留出轴向的安装定位凸台结构。针对零件周向分布的异形凹槽结构，建模时先在盘体端面绘制单个槽型的封闭轮廓，通过拉伸切除命令生成第一处型腔，再借助圆周阵列特征，按照均匀分布的角度参数完成其余槽体的批量生成，保证各槽型的位置精度与尺寸一致性。对于槽体内部的异形过渡曲面，采用放样切除与边界曲面结合的方式处理，还原铣削加工后形成的平滑过渡型面，避免出现尖锐棱角，匹配实际铣削走刀的工艺特征。零件中心位置设计有阶梯式同轴通孔，建模时通过旋转切除命令生成不同直径的孔段，满足装配时的定位与穿装需求，同时在部分型腔内部设计有小型定位通孔，通过简单直孔命令定位后切除生成，保证孔位与型腔的位置度要求。渲染阶段为零件赋予哑光金属材质，模拟铸铁或结构钢经铣削加工后的表面质感，调整材质的粗糙度参数，还原铣削加工表面细微的刀纹质感，搭配浅灰色纯色背景，突出零件本身的结构特征。灯光布置采用多组柔光光源，从不同角度照射零件，清晰呈现各型腔的深度层次与轮廓边界，避免深色区域出现细节丢失。设计过程中充分考虑铣削加工的工艺可行性，所有型腔的拔模角度、圆角过渡均匹配铣刀的加工参数，避免出现加工死角，保证三维模型与实际加工成品的结构一致性，可用于铣削加工工艺演示、数控编程参考以及机械结构教学场景使用，完整还原了复杂盘类铣削零件的结构特点与成型逻辑。
