汽车制动盘刹车卡钳三维设计作品

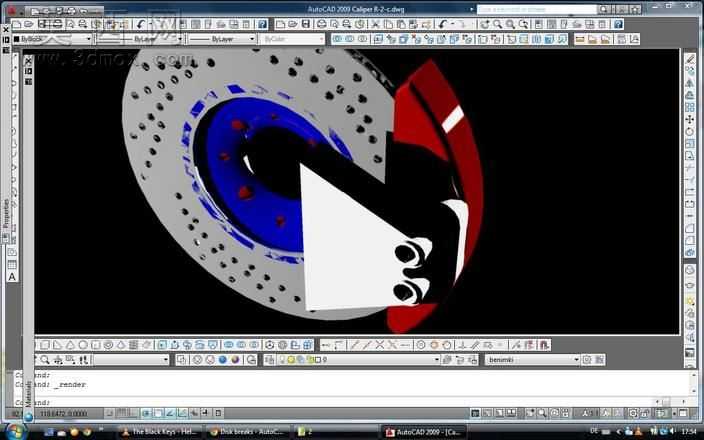

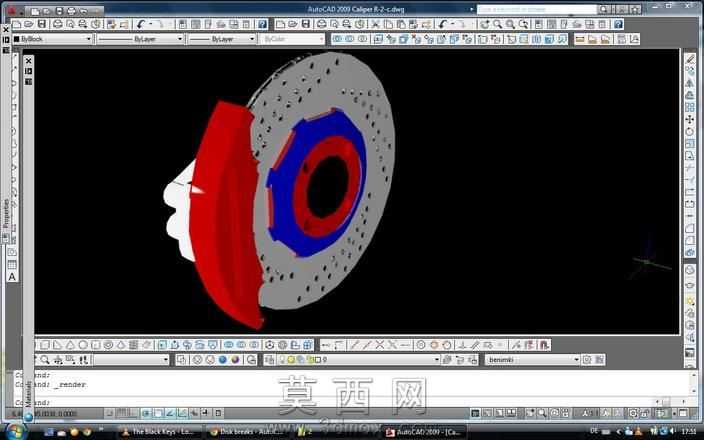

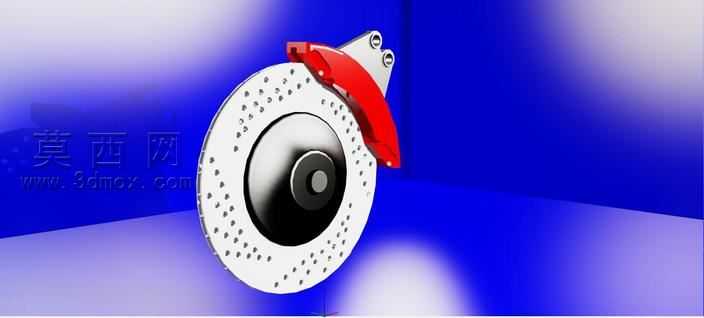

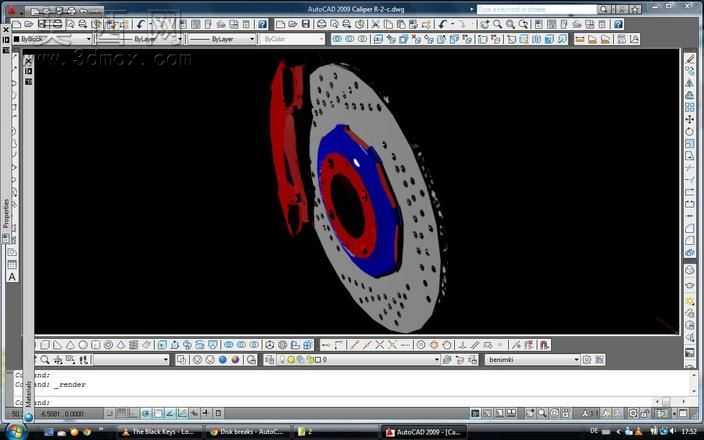

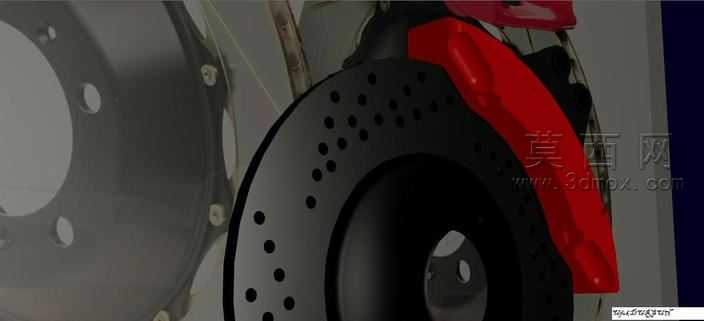

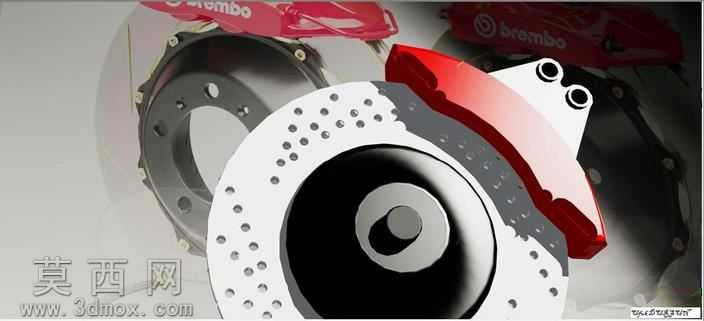

本作品围绕汽车盘式制动核心组件展开三维设计，依托AutoCAD平台完成全流程建模与渲染呈现，完整还原了通风式制动盘与对置活塞刹车卡钳的装配结构。建模阶段首先以实车制动部件的工程参数为基准，绘制制动盘的二维轮廓草图，通过拉伸、阵列命令生成带散热通风孔的盘体结构，盘面的散热孔采用环形均匀排布设计，精准还原了量产制动盘的散热结构特征，同时对盘体中心的安装定位孔、轮毂连接法兰的台阶结构做了精细化建模，保证各装配位的尺寸公差符合汽车零部件的装配规范。刹车卡钳部分采用分体式建模思路，先构建卡钳的主体承载壳体，再依次添加活塞安装腔、制动片卡槽、油管接口等细节结构，卡钳的弧形轮廓完全贴合制动盘的外缘弧度，确保制动时卡钳与制动盘的配合间隙符合设计要求。材质渲染阶段针对不同部件做了差异化的材质参数调整：制动盘主体赋予高碳钢材质，添加细微的金属磨砂纹理与使用磨损质感，还原铸铁制动盘的真实金属质感；卡钳主体采用高性能改性塑料搭配金属嵌件的复合材质表现，表面做了亮红色烤漆处理，凸显性能改装部件的视觉特征；卡钳与制动盘之间的制动片则赋予半金属摩擦材料的粗糙纹理质感，中心的轮毂连接座采用蓝色阳极氧化铝材质，通过高光反射参数突出金属表面的细腻光泽。设计过程中充分考虑了制动系统的工作逻辑，卡钳的安装支架位置、制动片的行程空间都经过虚拟装配校验，避免出现结构干涉问题，同时通过色彩搭配区分不同功能部件，让整个制动组件的结构层次清晰可见，既满足工程结构的严谨性，也兼顾了视觉呈现的直观性，可用于汽车制动系统的结构教学、改装方案展示以及相关零部件的设计参考。
