枪械握持式句柄三维结构设计

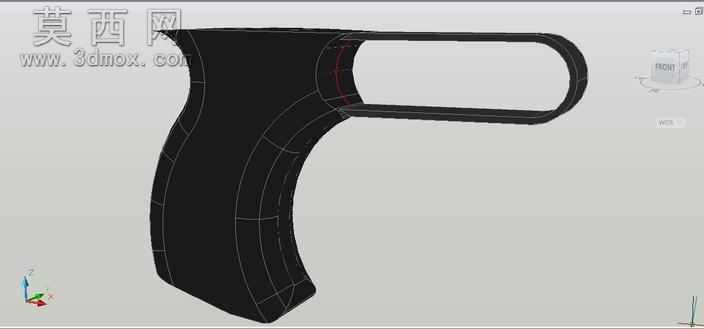

本作品为枪械握持句柄的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用符合人体工学的曲面造型逻辑，首先通过草绘勾勒句柄的外轮廓基准曲线，精准把控握持区域的弧度走向，确保使用时手掌贴合度符合常规握持姿态的受力分布。建模阶段采用曲面放样与实体加厚结合的方式构建主体结构，先绘制多组不同截面的轮廓线，通过边界混合生成顺滑的主曲面，针对指部贴合区域做了局部曲面微调，让曲面过渡无生硬棱角，加厚过程严格控制壁厚均匀性，避免后续结构装配出现干涉问题。句柄上方的环形护圈结构采用独立草绘扫描成型，与主体衔接处做了圆角过渡处理，既保证结构连接强度，也消除锐边带来的使用安全隐患。材质渲染阶段选用哑光黑色工程塑料作为主体材质，模拟枪械握把常用的玻纤增强尼龙质感，调整材质的粗糙度、反光度参数，还原磨砂防滑表面的视觉效果，同时在结构边缘添加细微的倒角高光，提升模型的真实感。结构设计上充分考虑握持的防滑需求，主体曲面预留了防滑纹理的布设区域，整体结构无冗余特征，所有曲面均做了连续性检查，确保G2连续的顺滑过渡，既满足外观的流畅性要求，也适配后续注塑加工的工艺需求，避免出现倒扣、壁厚不均等不利于量产的结构问题。设计过程中反复调整握持段的曲率参数，对比不同手型的握持姿态数据，优化句柄的重心分布位置，让握持时的受力点集中在掌心贴合区域，降低长时间握持的疲劳感，护圈的内径尺寸经过多轮校准，预留足够的手指活动空间，同时控制整体尺寸紧凑性，适配枪械整体的布局要求。
