变速箱推杆悬挂暂停限位结构设计

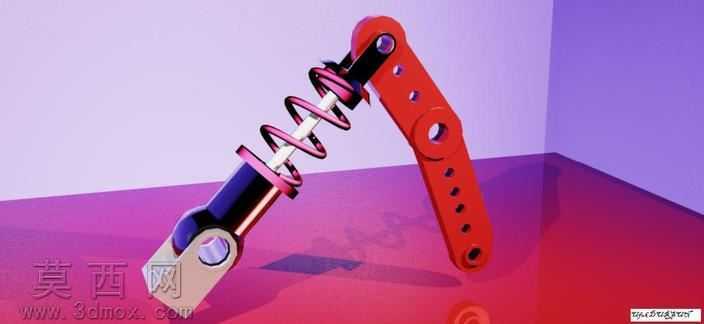

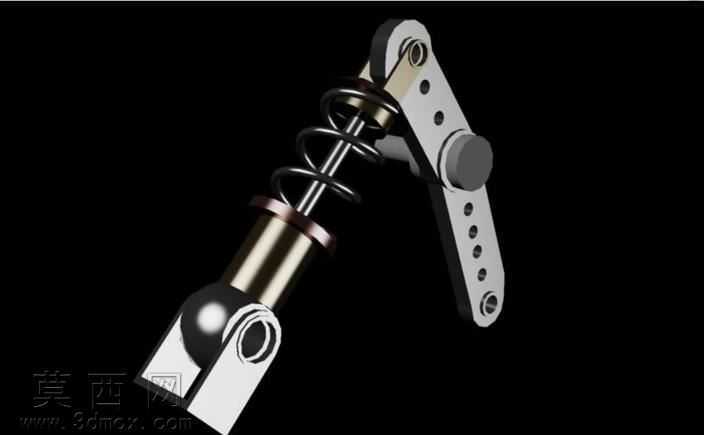

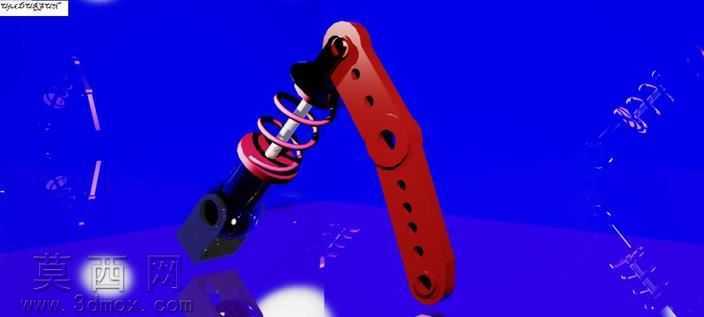

本作品为变速箱配套的推杆悬挂暂停限位结构，整体采用三维建模软件完成全参数化设计，建模过程中先对核心功能部件进行拆解规划，分别构建红色多孔调节连杆、内置减震弹簧的推杆主体、两端铰接连接座等独立零件，再通过装配约束完成整体组装，确保各部件运动行程符合设计要求。渲染阶段采用高对比度蓝色背景突出结构主体，金属部件赋予哑光金属材质，红色调节臂使用高饱和度烤漆材质，弹簧部分做金属光泽与螺旋纹理细节处理，铰接位置添加轻微磨损质感提升真实度，通过三点布光方案凸显结构的立体层次与装配关系。结构设计上，红色多孔连杆可通过不同孔位匹配实现悬挂行程的多档位调节，内置的螺旋弹簧可在推杆动作过程中吸收冲击载荷，两端铰接结构保证推杆摆动过程中的自由度，暂停限位功能通过连杆与推杆的相对位置锁止实现，可在变速箱换挡或动作切换时提供稳定的位置保持效果，避免推杆受外力影响出现位移。设计过程中充分考虑部件的受力分布，对连杆的开孔位置做了应力避让优化，弹簧参数匹配推杆的额定载荷，铰接部位预留足够的润滑间隙，整体结构兼顾调节灵活性与工作稳定性，可直接应用于变速箱操纵机构的配套设计，也可作为同类悬挂限位结构的设计参考，建模过程中所有零件均保留可编辑参数，方便后续根据不同安装需求调整尺寸规格。
