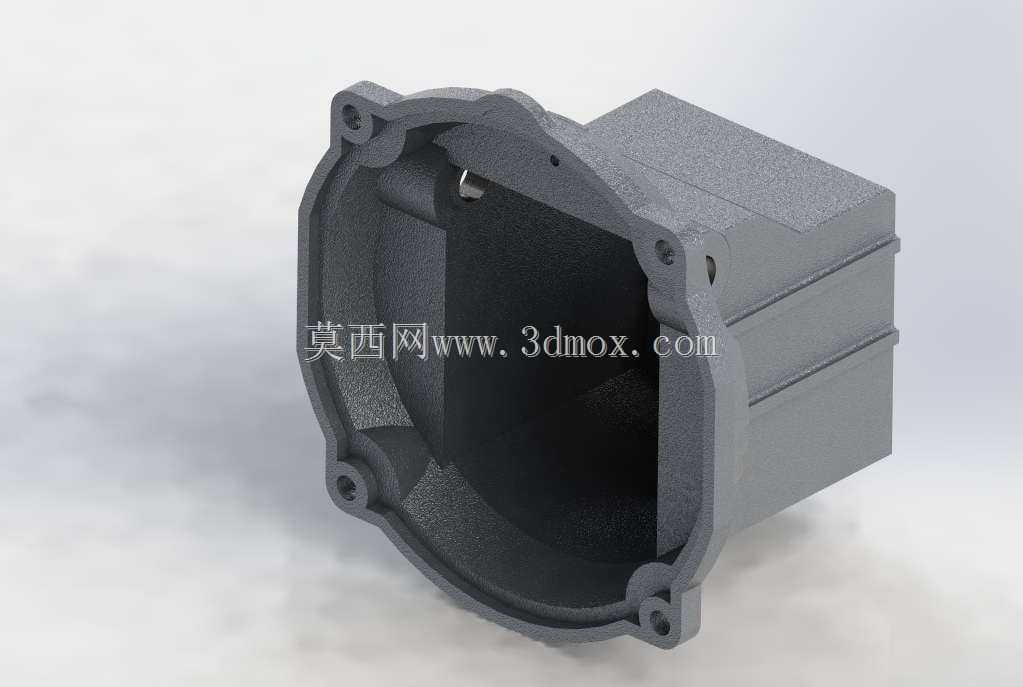

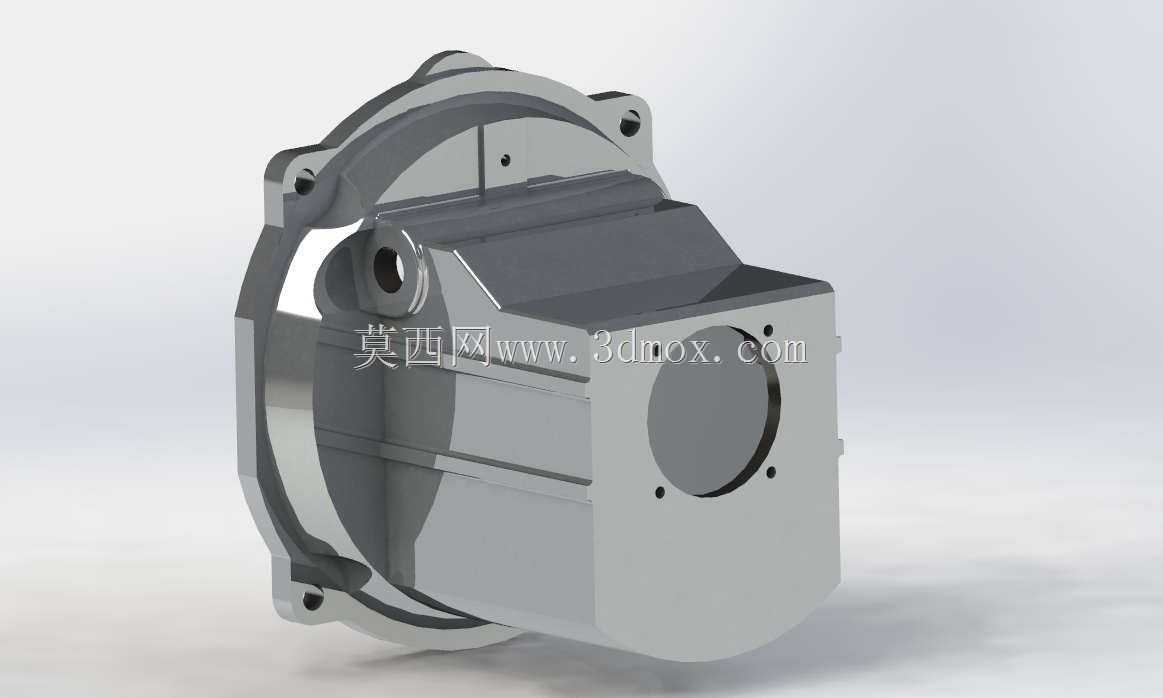

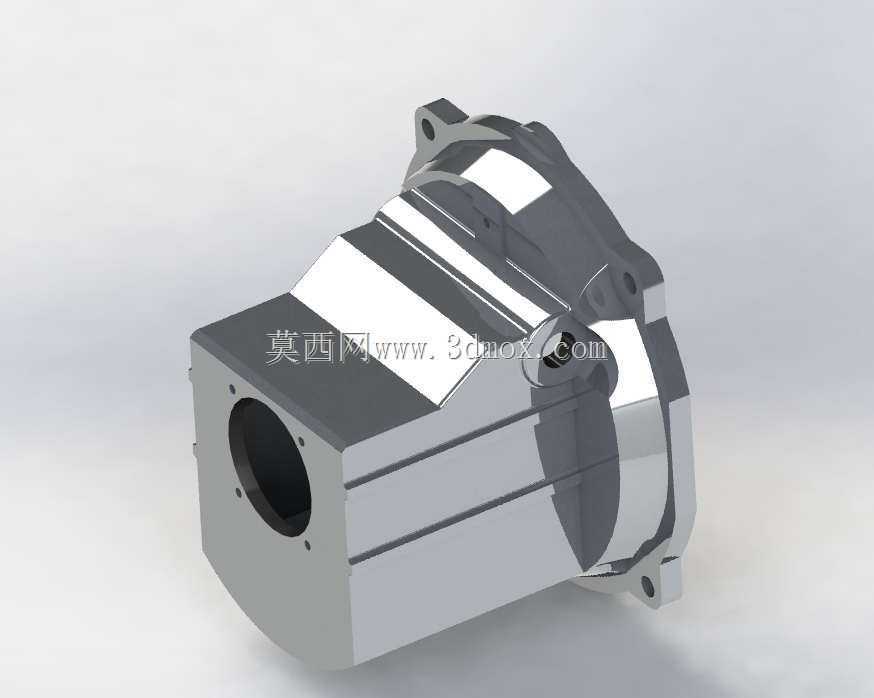

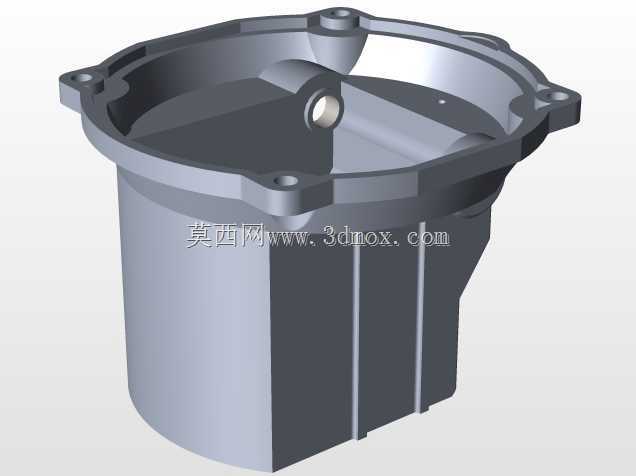

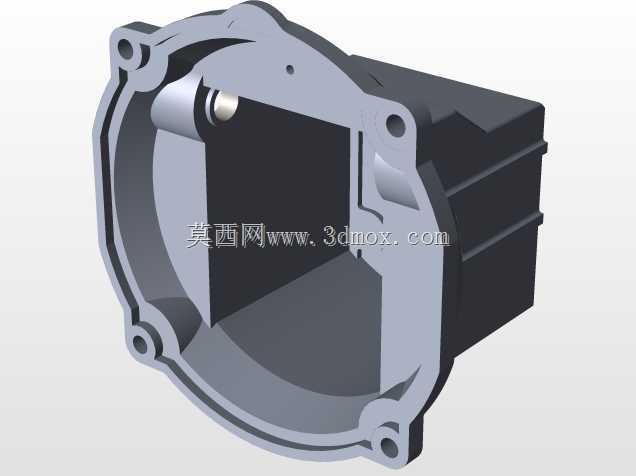

汽车传动系统离合器壳体结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:429642
  • 汽车传动系统离合器壳体结构设计
  • 汽车传动系统离合器壳体结构设计
  • 汽车传动系统离合器壳体结构设计
  • 汽车传动系统离合器壳体结构设计
  • 汽车传动系统离合器壳体结构设计

  离合器壳体作为动力传动系统的核心承载构件,主要应用于乘用车辆、商用车辆以及部分工程机械的动力传输单元中,承担着连接发动机缸体与变速器箱体的关键作用,同时为离合器总成提供封闭的安装防护空间,隔绝外界泥水、粉尘侵入摩擦副工作面,避免离合器片出现异常磨损、卡滞等故障。从实际装车工况来看,该壳体需要承受动力传递过程中产生的交变载荷,以及车辆行驶过程中来自底盘的振动冲击,因此结构设计阶段需要兼顾刚性与轻量化的平衡,避免壳体在长期交变载荷下出现应力集中导致的开裂变形问题。设计过程中首先需要匹配动力单元与传动单元的安装接口尺寸,壳体一侧的法兰端面需要与发动机缸体后端面的定位销孔、螺栓孔完全对齐,保证同轴度公差控制在合理范围内,

  避免动力输入轴出现偏载,加剧轴承磨损;另一侧的连接结构则需要适配变速器前端的安装边界,预留出离合器分离机构的动作空间,保证分离轴承拨叉的运动行程不受壳体结构干涉。壳体的主体型腔需要完全容纳离合器压盘、从动盘等核心组件,型腔内壁与旋转部件之间需要预留足够的安全间隙,避免车辆运行过程中部件振动剐蹭壳体,同时型腔底部需要设置合理的排尘、排油结构,方便离合器摩擦片磨损产生的碎屑排出,也能避免渗漏的润滑油积存在腔体内导致离合器打滑。壳体外部的加强筋布局沿着载荷传递路径分布,在螺栓连接座、轴承安装位等应力集中区域增加局部壁厚,提升整体结构刚性的同时尽可能控制壳体整体重量,降低动力总成的整体自重。安装边界方面,壳体上预留的传感器安装位、

  管线固定座需要匹配整车的布置需求,所有连接孔位的位置度公差需要满足装配要求,避免现场装配时出现孔位错位需要二次修配的问题。从结构细节来看,壳体上的轴承安装孔需要设置合理的配合公差,保证输入轴支撑轴承的同轴度,同时预留轴承的润滑通道,保障长期运行过程中的润滑效果;壳体的结合面需要设置密封槽,安装密封垫后能够实现腔体的密封效果,避免润滑油渗漏以及外界杂质进入。这类壳体的结构设计需要反复校核不同工况下的应力分布,尤其是车辆急加速、急减速以及颠簸路面行驶时的载荷工况,确保结构强度满足全生命周期的使用需求,同时还要兼顾生产制造的工艺性,尽量减少复杂的异形结构,降低铸造、机加工环节的生产难度,提升零部件的良品率。
