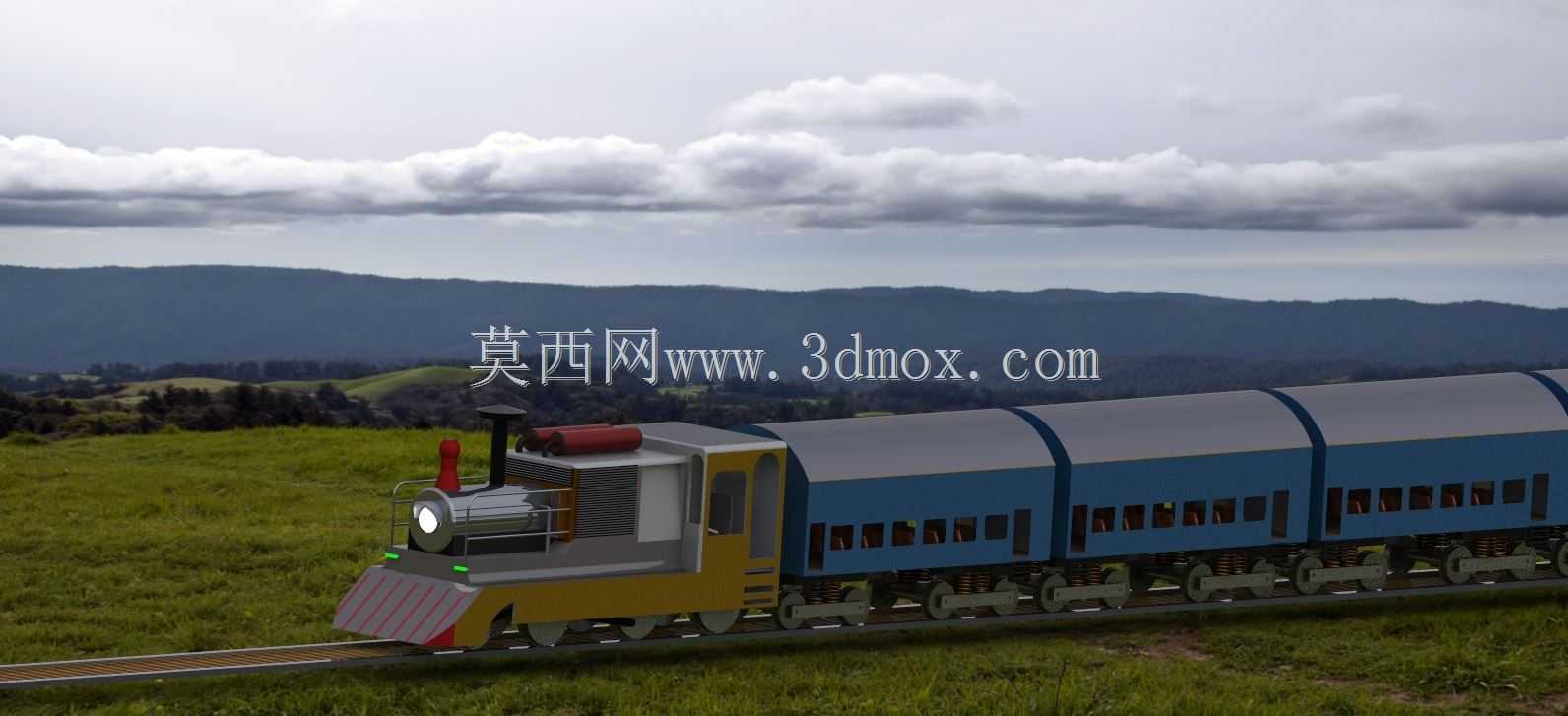

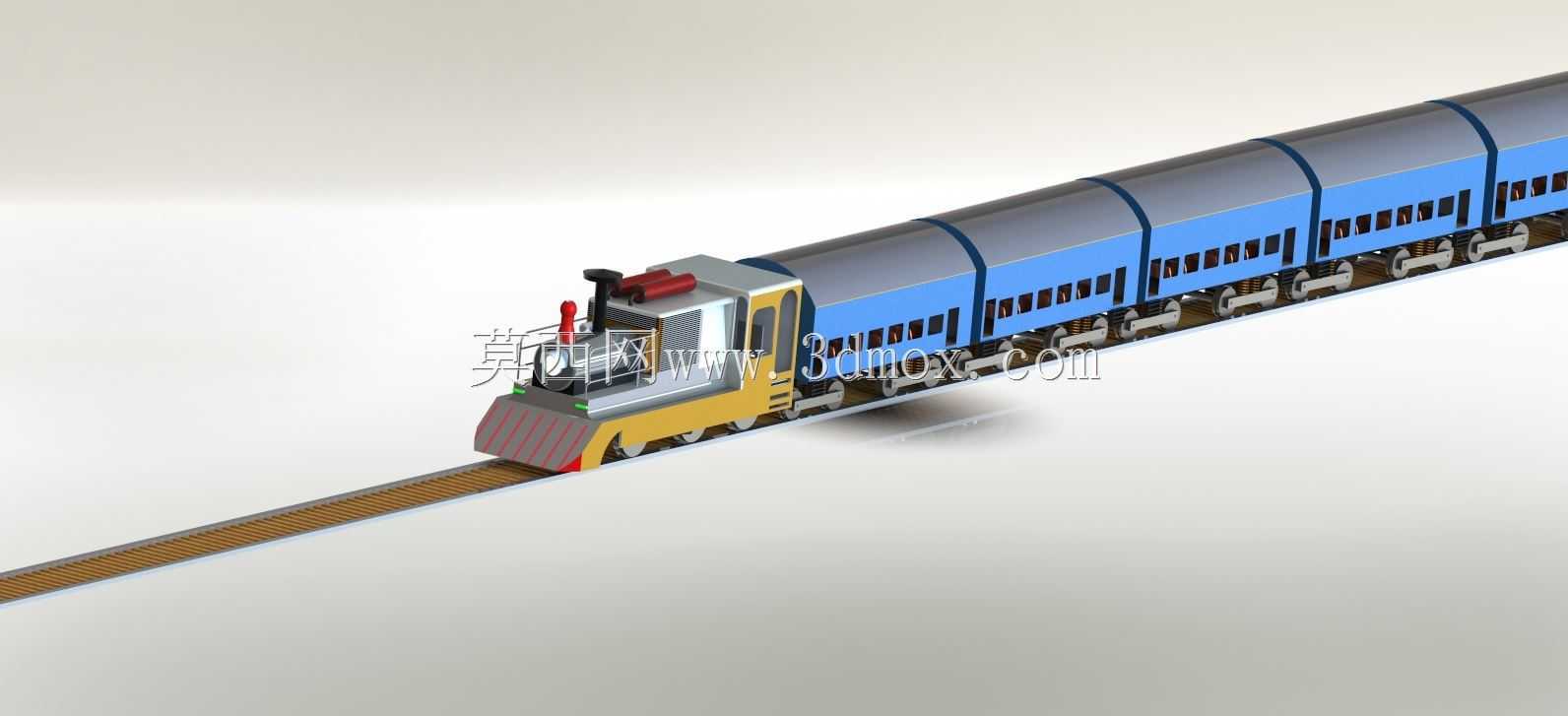

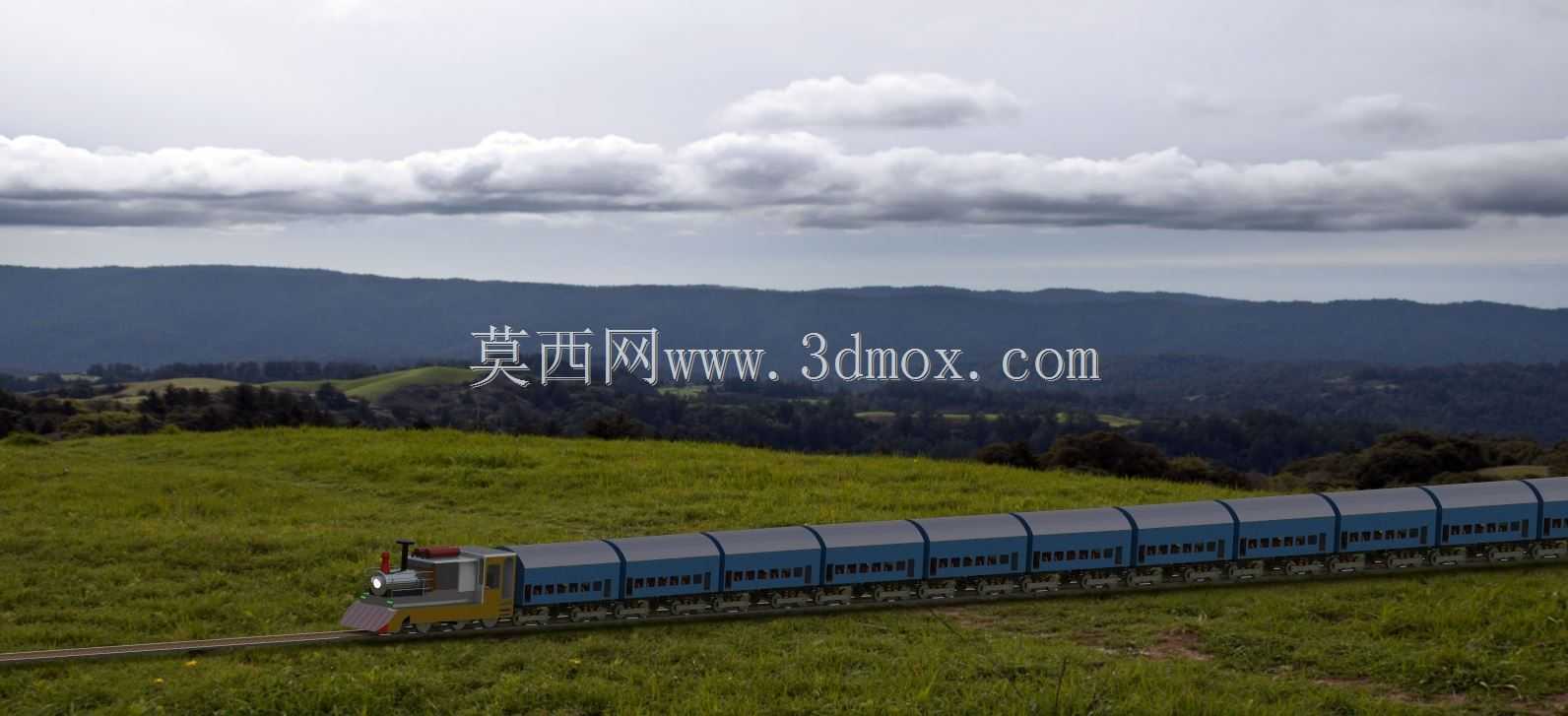

观光小火车头带车厢轨道运行结构

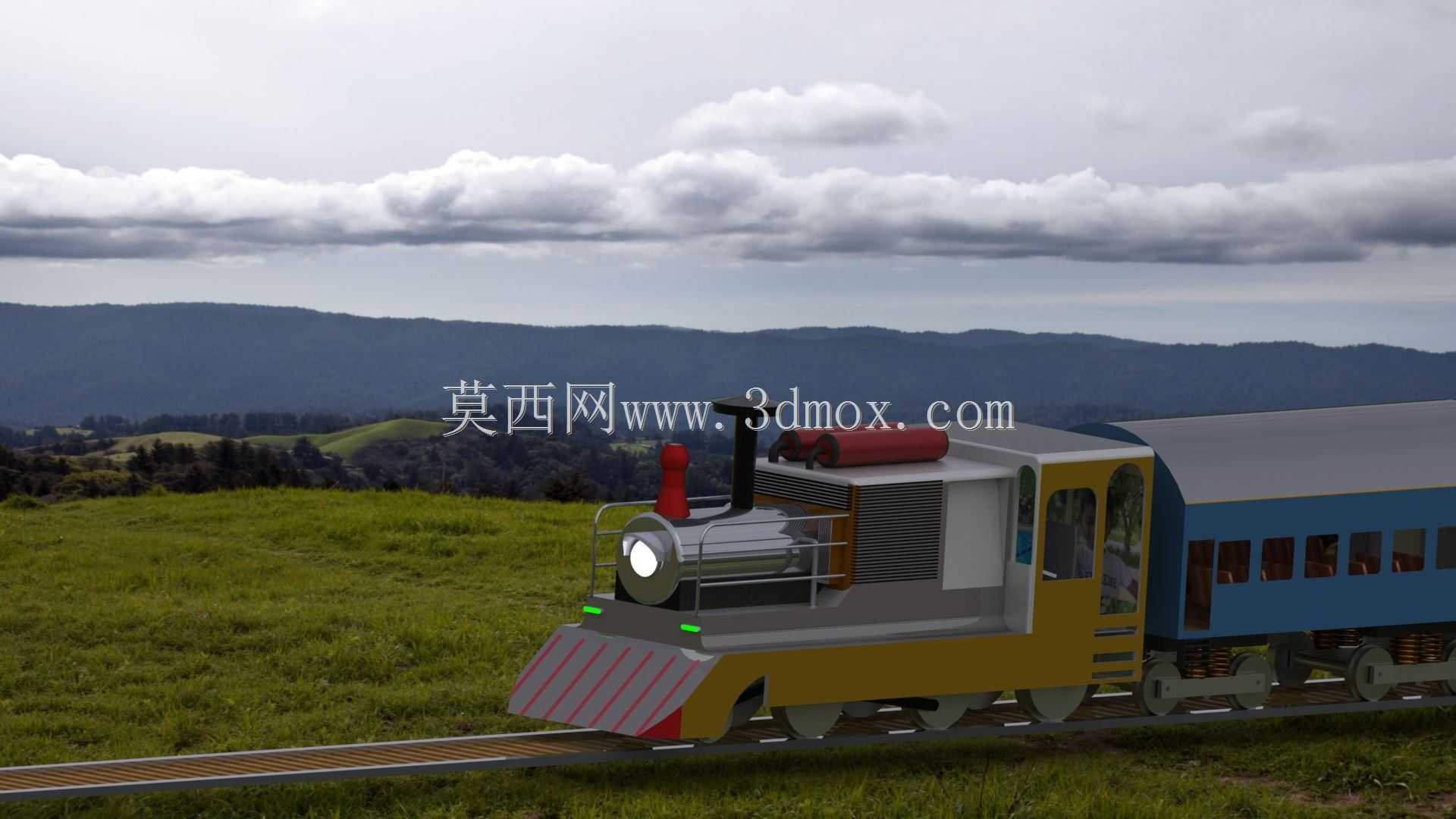

　　该套轨道列车结构主要面向景区观光、主题乐园接驳、科普展陈场景设计，整体采用窄轨适配结构，可匹配常规景区观光轨道的安装边界，轮对内侧距、轨面接触弧度均按照小型观光轨道的通用参数做适配，无需对现有轨道做大规模改造即可完成布设。车头部分采用外走廊式窄体设计，整体宽度控制在1.8米范围内，长度含排障器约3.2米，车头前端设置倾斜式排障结构，可清理轨面小型障碍物，排障器下缘距离轨面预留20毫米安全间隙，避免过轨缝、道岔时发生剐蹭。车头前部设置圆形前照灯，两侧布置低位示廓绿灯，可在园区阴雨、傍晚环境下清晰标识车辆轮廓，车顶布置卧式动力单元舱，舱体做圆弧收边处理，既降低运行风阻，也避免棱角结构对周边游客造成磕碰风险。司机室采用侧置开门结构，

　　室内预留操纵台安装位，侧窗采用大尺寸通透设计，可保证司机对侧方轨道、周边游客的观察视野，车门下缘距离走台板高度控制在150毫米，方便操作人员上下。配套客运车厢采用整体承载式结构，车厢长度约4.5米，侧墙设置连续式观景窗，窗台高度距离车内地板900毫米，符合人体工程学坐姿观景高度，车厢底部转向架采用小型两轴结构，一系悬挂采用橡胶堆减震，可缓冲轨道接缝处的冲击，提升乘坐舒适度，车钩采用小型密接式结构，连挂间隙控制在5毫米以内，避免车辆起步、制动时发生大幅纵向窜动。建模过程中对走行部做了细节还原，轮对采用整体辗钢轮结构，踏面做1:20锥度设计，可顺利通过半径15米的园区小曲率弯道，轴箱采用滑动轴承配合橡胶密封结构，可适应园区多尘、

　　露天的运行环境，制动管路沿车架底部布置，预留空气制动接口，可根据实际动力选型匹配相应制动系统。车头与车厢的外部涂装采用高饱和度撞色设计，在园区绿植环境下具备较高辨识度，车身外覆盖件均做圆角过渡，所有突出结构的外伸量不超过50毫米，符合游乐设施的安全设计规范，车顶边缘设置隐藏式排水槽，可将雨水导向车体两端排出，避免雨水沿侧墙流淌留下水渍。整套结构的安装基准以轨面为零点，所有部件的装配公差均按照轨道交通小型车辆的通用标准设定，车架部分采用型钢焊接结构，在保证整体刚度的前提下控制自重，降低对轨道基础的载荷要求，可适配多数景区现有轻型轨道的承载能力。
