法兰式带杆密封球头结构设计

　　这类带杆密封球头结构常应用在流体管路的通断控制、小行程往复传动的动密封场景中，比如中低压工况下的小型流体换向单元、试验台架的介质通路调节部位，核心作用是在杆件做轴向小幅度位移、或是小角度偏转的过程中，保证腔体内部介质不会沿杆件与安装基座的间隙发生泄漏，同时兼顾杆件动作的顺畅性，避免卡滞带来的控制精度偏差。

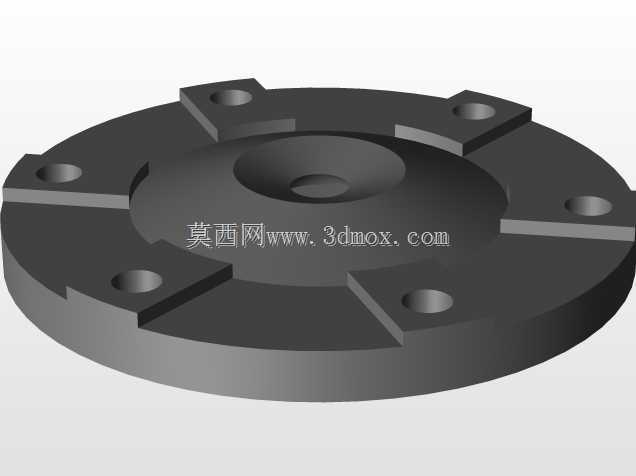

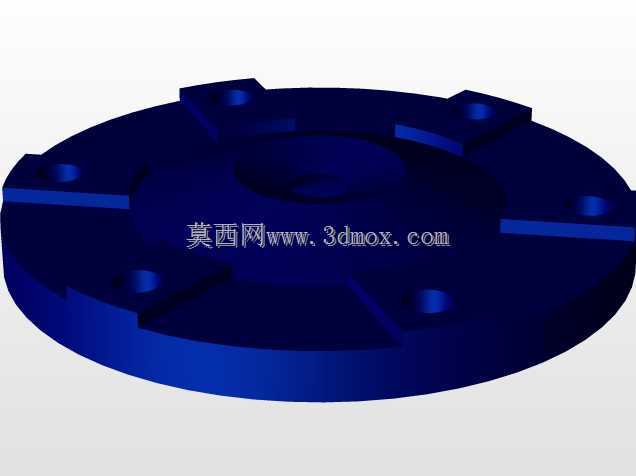

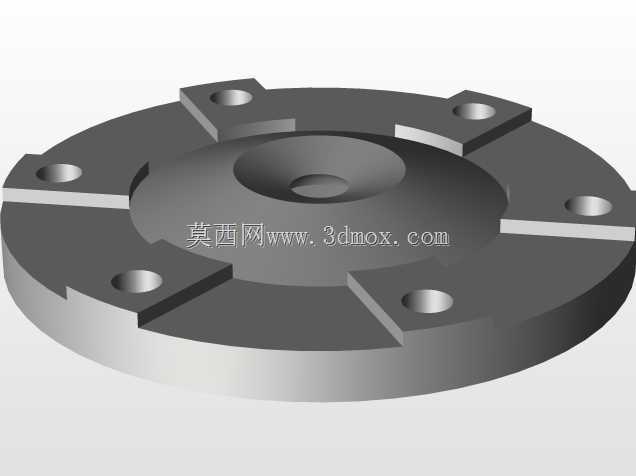

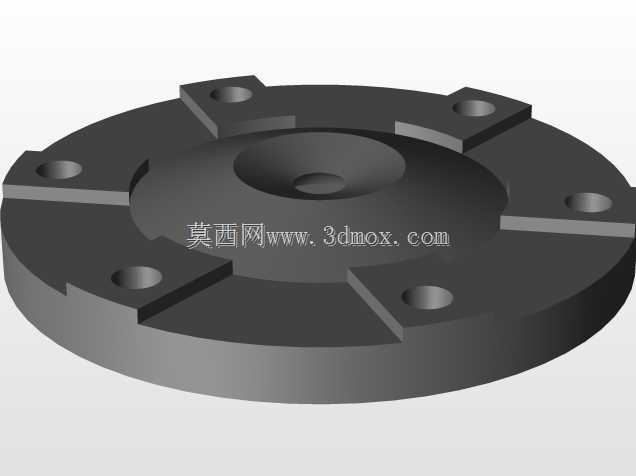

　　从结构设计逻辑来看，底部的圆形法兰基座是整个组件的安装基准，法兰端面上均匀分布六个内六角螺栓安装位，沿法兰圆周等角度排布，这种六螺栓布局能保证法兰与对接安装面之间的压紧力均匀分布，避免局部压紧力不足导致的密封失效，安装时需要匹配对应通径的法兰对接面，安装边界需预留足够的螺栓扳手操作空间，法兰外缘的厚度经过受力校核，能承受额定工况下的介质侧压力，不会发生形变导致密封面错位。

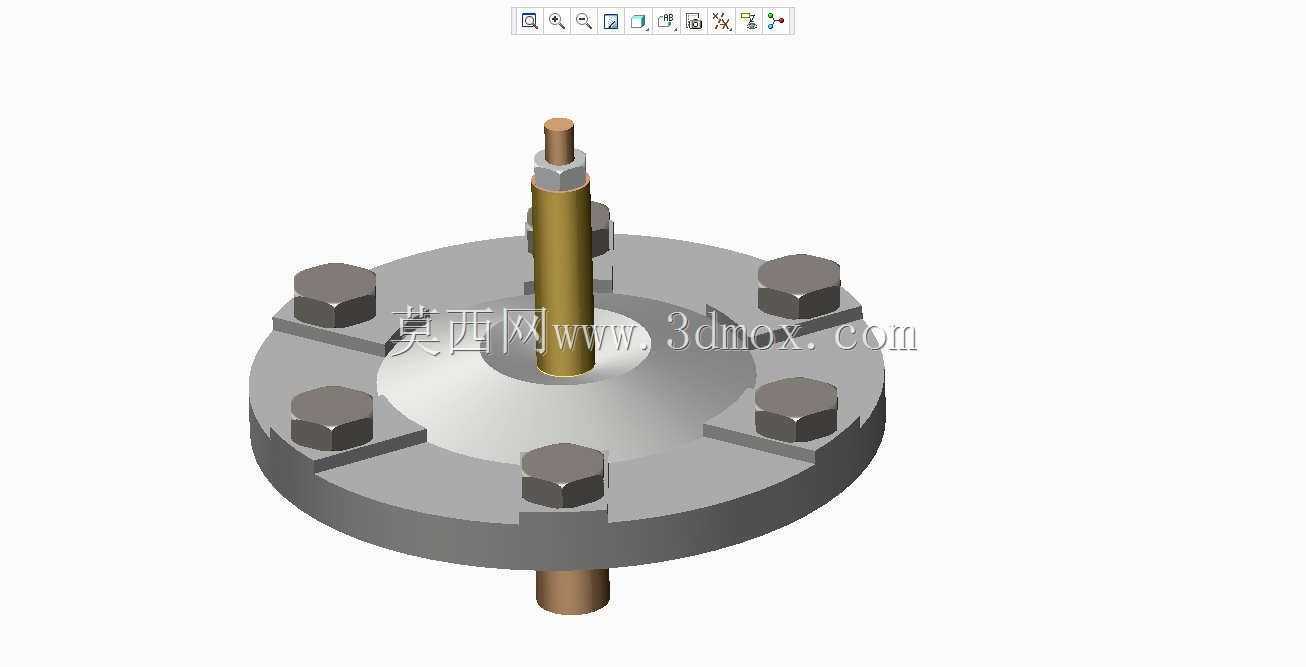

　　中间的球面密封副是整个结构的核心功能区，球面与基座内的密封座形成面接触密封，相比锥面密封，球面结构具备一定的自位补偿能力，当杆件存在小角度的安装偏差、或是动作过程中出现微量偏摆时，球面依然能和密封座保持完整的贴合密封带，不会因为偏载出现密封间隙。贯穿法兰中心的传动杆分为上下两段伸出结构，下段用于对接执行端的驱动部件，上段用于连接行程反馈或是外部操作构件，杆件与球面部分采用刚性连接，保证动作传递无空行程。

　　设计过程中需要重点控制球面的表面粗糙度与形位公差，球面的圆度偏差直接决定密封带的贴合完整性，粗糙度需控制在合理区间，既保证密封性能，又避免过度研磨增加加工成本。法兰上的螺栓孔位置度需要严格管控，保证安装时能顺利与对接法兰的螺孔对齐，不会出现强制装配导致的法兰变形。杆件与法兰中心孔之间设置有导向衬套，既可以减少杆件动作时的磨损，又能辅助对中，降低球面密封副的偏载磨损，延长组件的整体使用寿命。在实际选型应用时，需要根据管路的工作压力、介质特性匹配对应的密封件材质，同时核算杆件的行程长度，保证动作过程中球面不会脱离密封座的配合范围，避免出现介质泄漏的故障。
