法兰连接式重锤进料止回阀结构设计

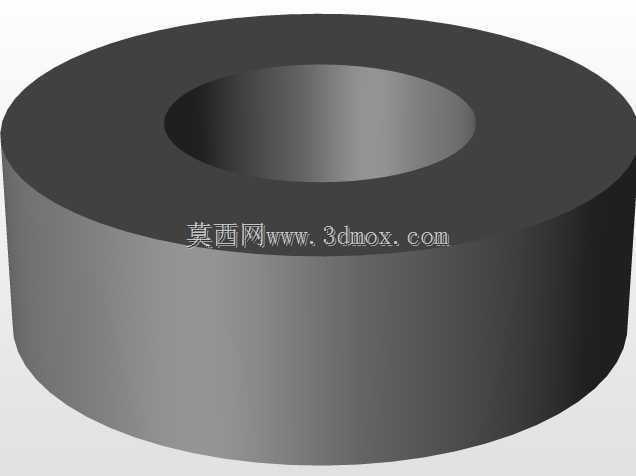

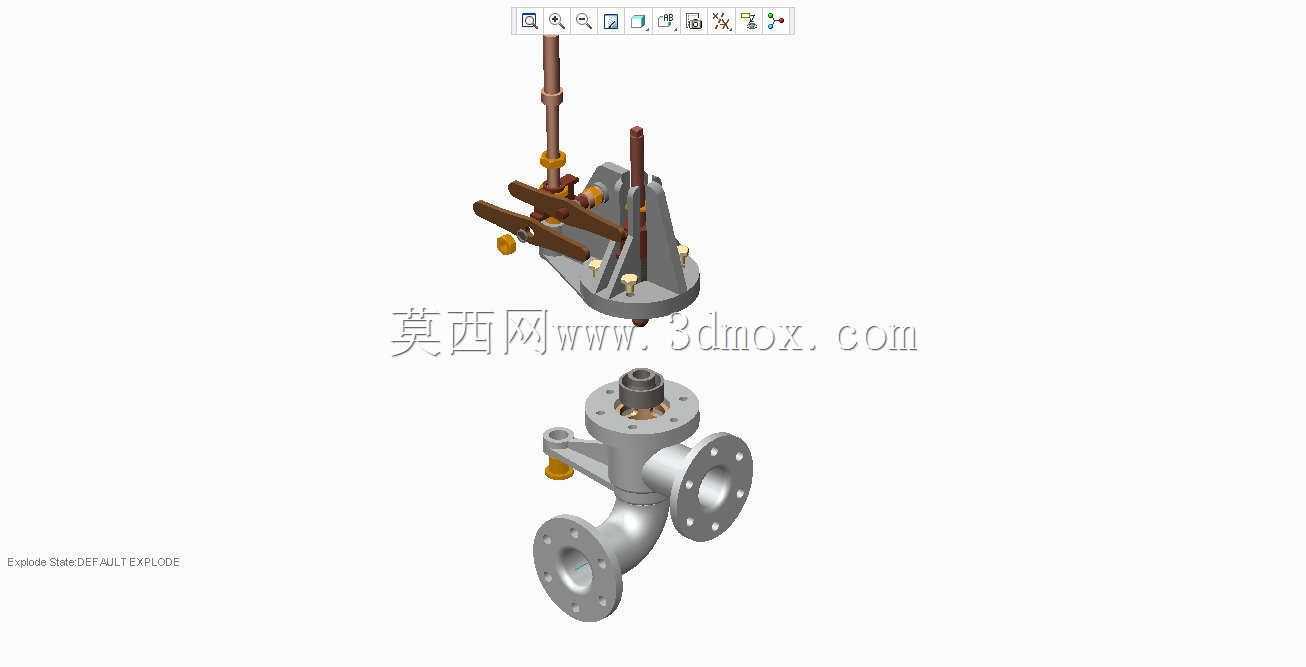

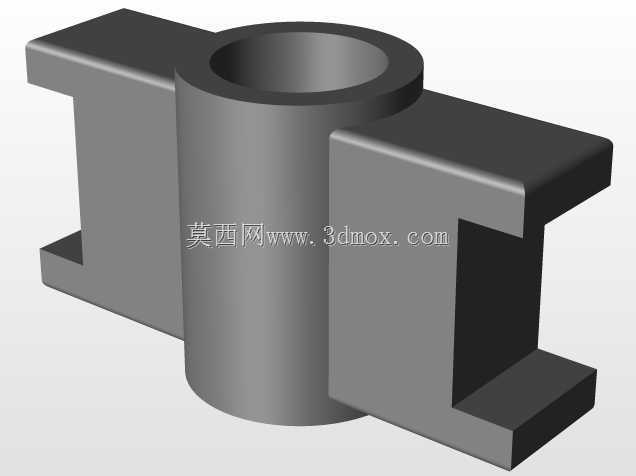

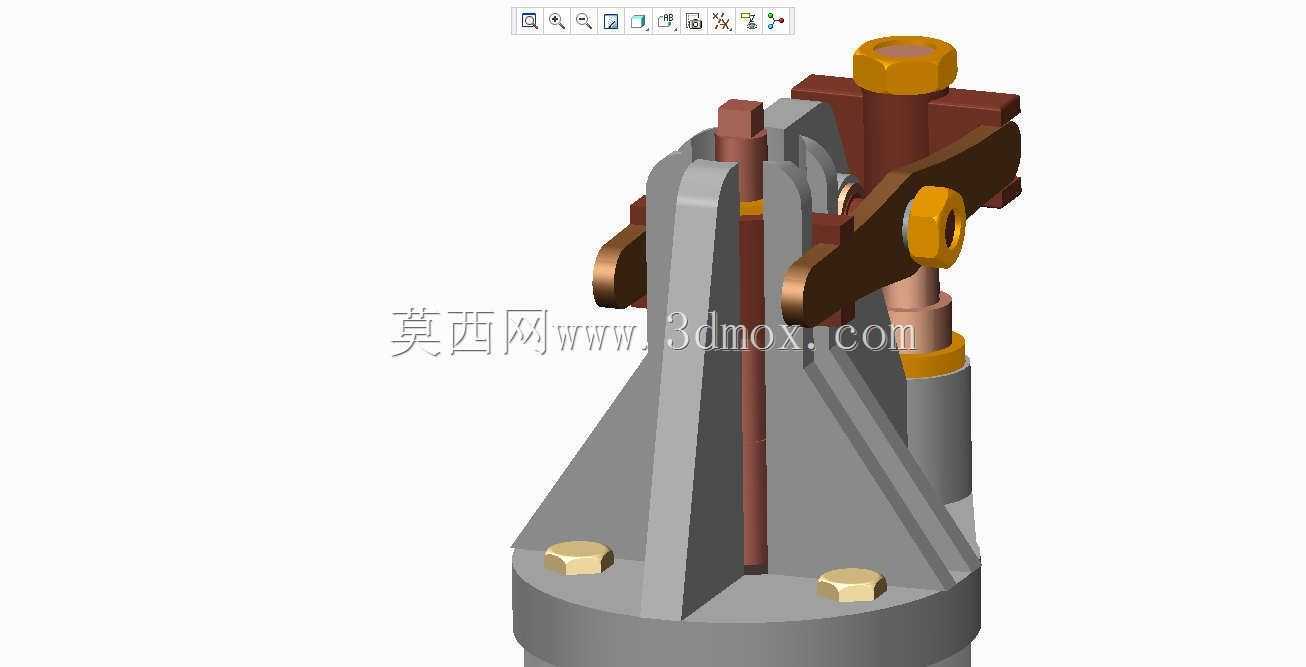

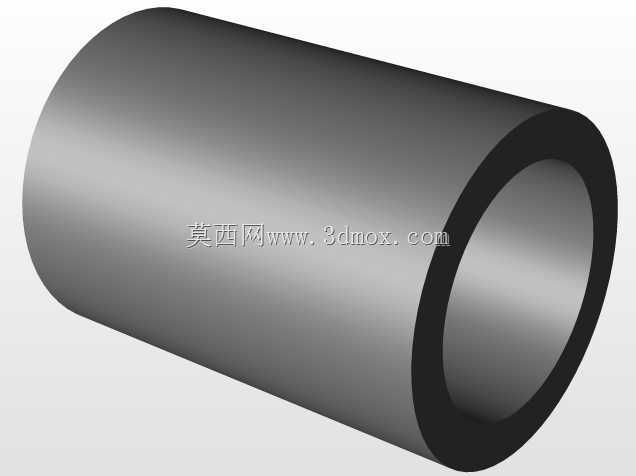

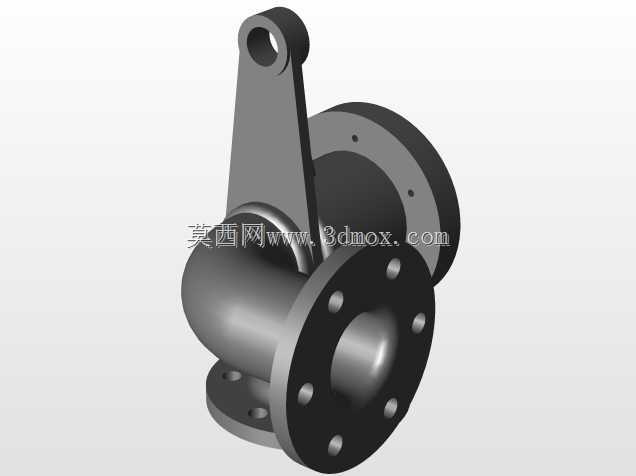

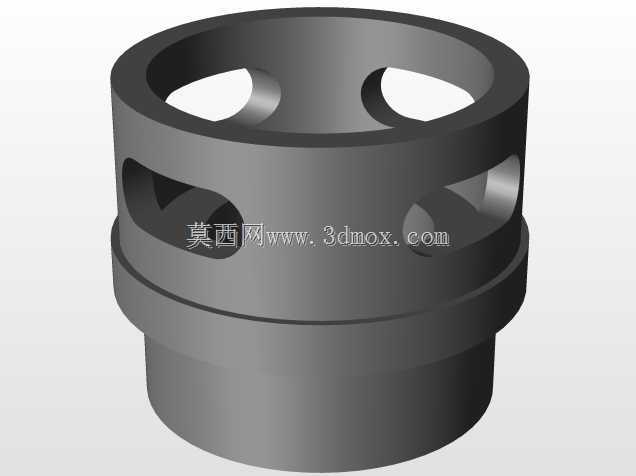

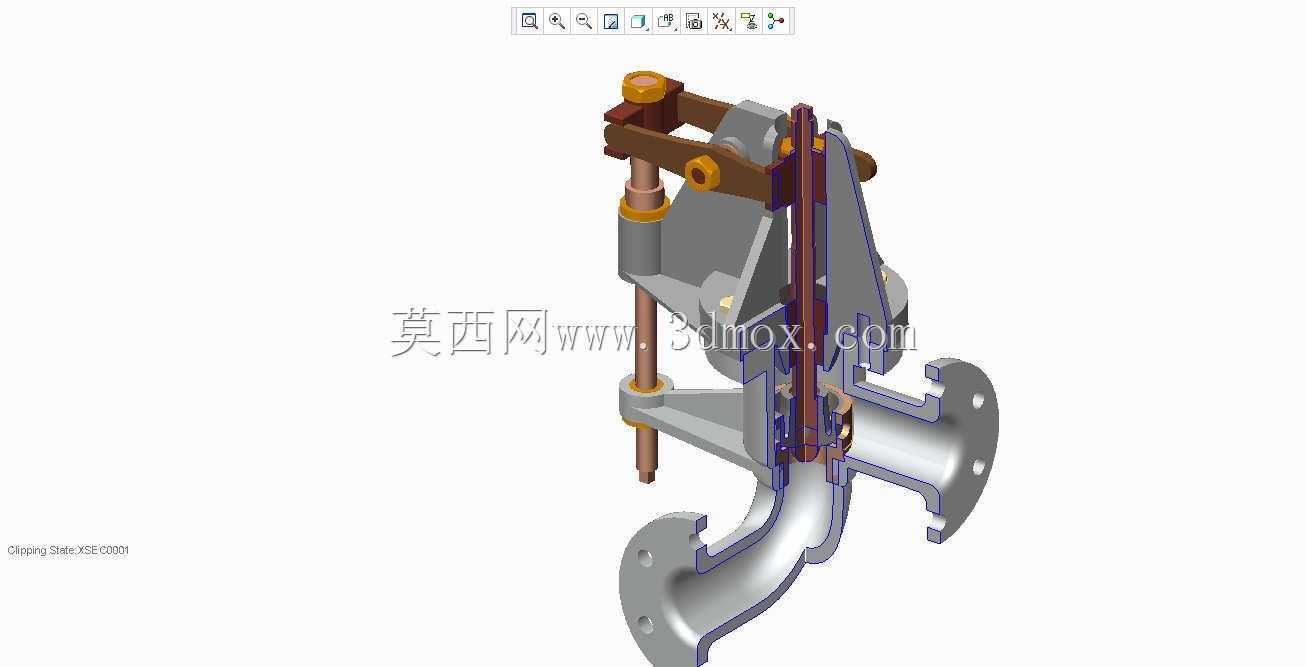

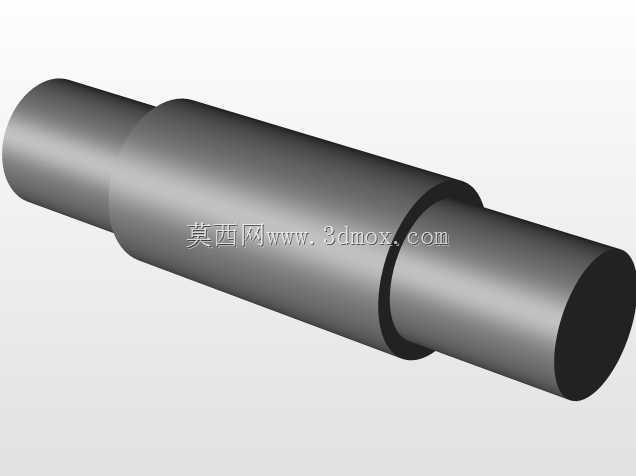

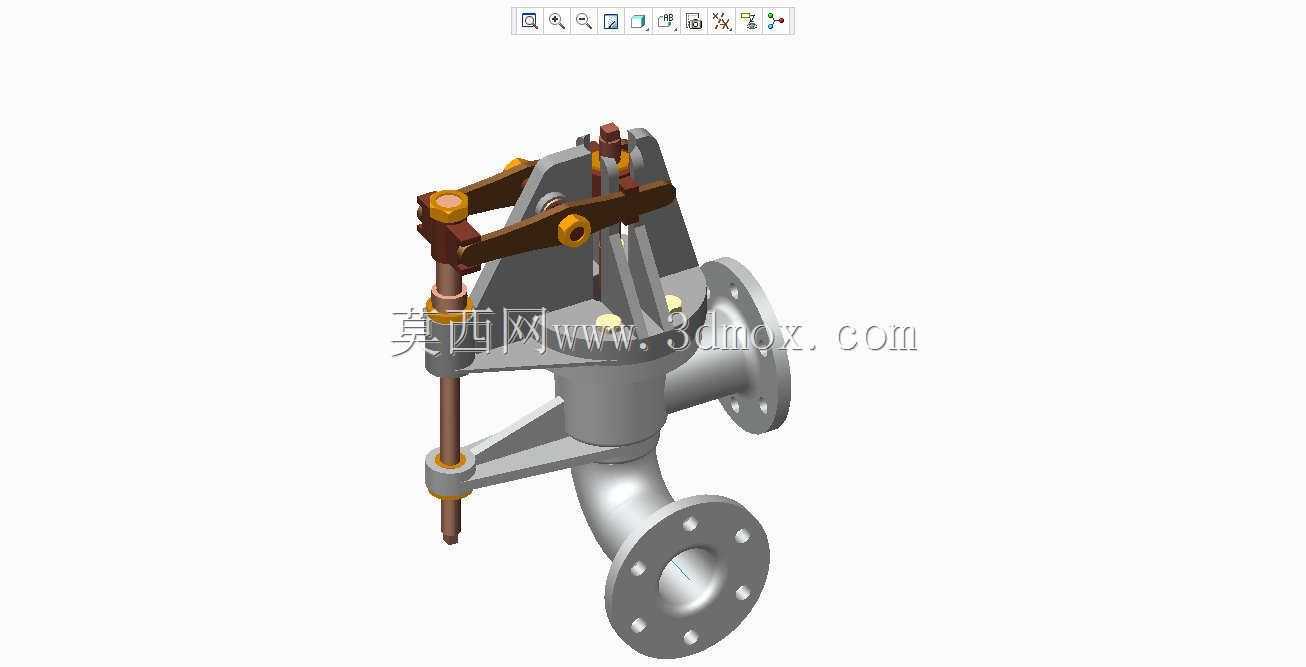

　　这款重锤式进料止回阀主要应用于低压流体输送管路的进料端，常见于化工原料输送、给排水管网、食品加工流体管线等场景，核心作用是避免管路内介质反向回流，防止上游进料设备因介质倒灌出现叶轮反转、料腔憋压等故障，尤其适配含少量固体颗粒的流体输送工况，相比弹簧式止回阀，重锤结构的抗杂质卡滞能力更强，长期运行的启闭一致性更稳定。从结构设计来看，整体采用角式流道布局，进出口端均为标准法兰连接结构，法兰端面的螺栓孔位、密封面凸台尺寸均匹配对应公称通径的管路法兰标准，安装时可直接与同规格管路法兰对接，无需额外加工转接件，阀体流道做了圆弧过渡处理，能减少介质流经时的局部阻力损失，降低管路运行的能耗。上部的重锤杠杆机构是核心启闭驱动结构，

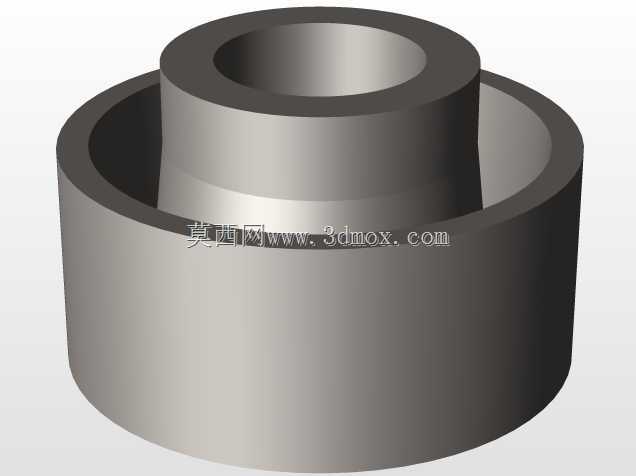

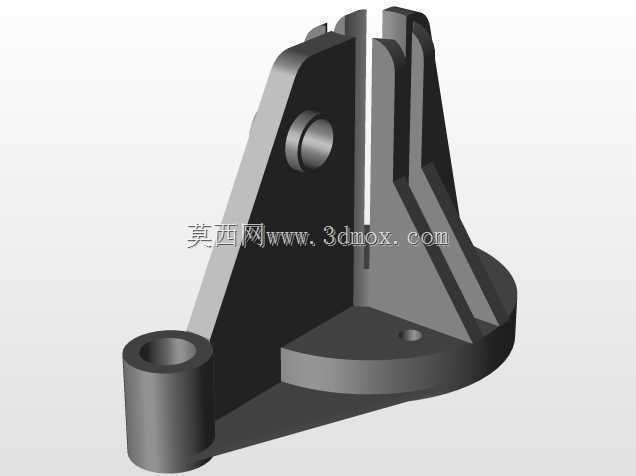

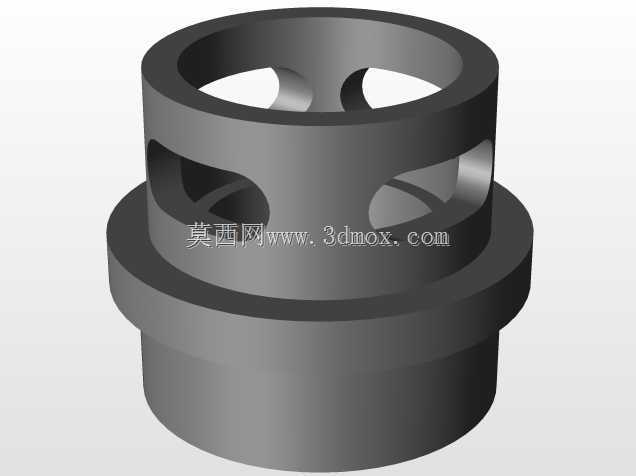

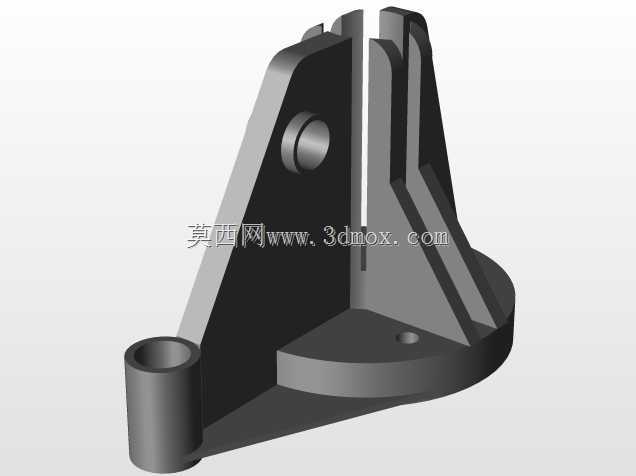

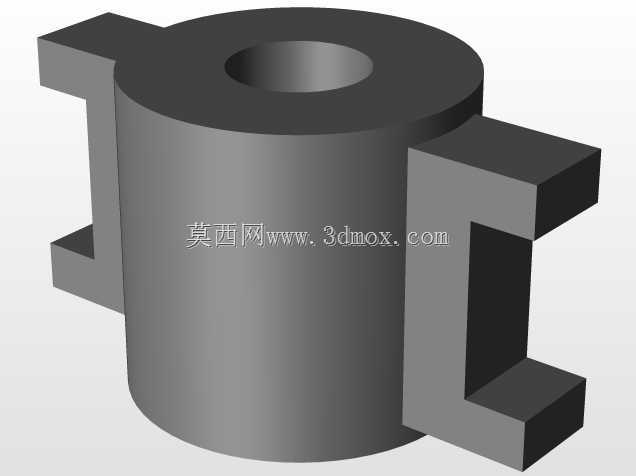

　　杠杆通过铰接支座与阀体上的支架连接，重锤位置可沿杠杆长槽调整，以此改变阀门的开启压力阈值，适配不同进料压力的管路工况，阀瓣与阀杆采用刚性连接结构，阀杆沿阀体上部的导向套做直线升降运动，避免阀瓣启闭过程中出现偏摆，保证密封面的贴合精度。设计过程中优先考虑了安装边界的适配性，阀体的弯头段曲率半径经过反复校核，既保证流道顺畅，也控制了阀体的整体外轮廓尺寸，避免安装时与周边管路支架、其他阀件产生空间干涉，上部杠杆机构的摆动范围做了限位设计，重锤抬升到最高位置时不会超出阀体侧面的安装投影范围，在紧凑排布的管廊中也能顺利安装。密封面采用堆焊硬质合金的结构设计，抗冲刷磨损能力更强，应对含颗粒介质的长期冲刷也能保持密封性能，减少内漏风险，

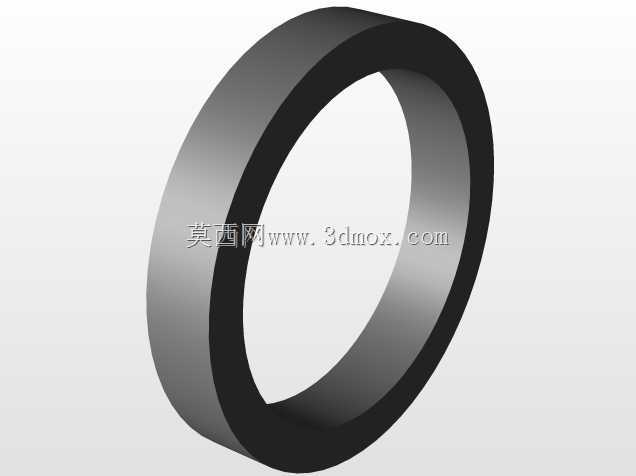

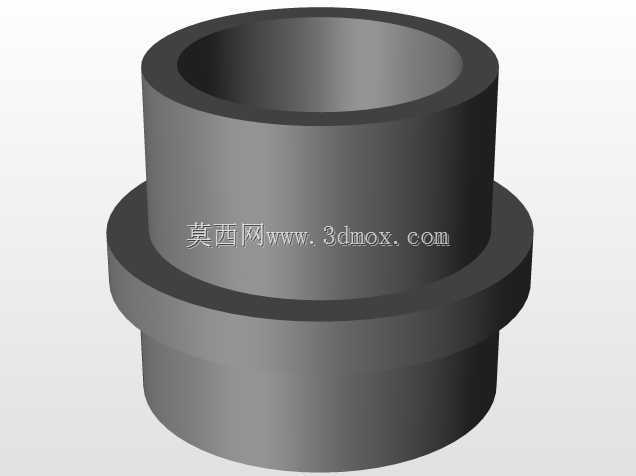

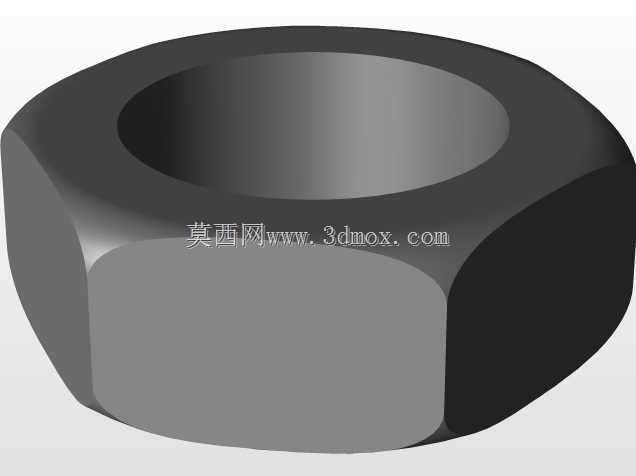

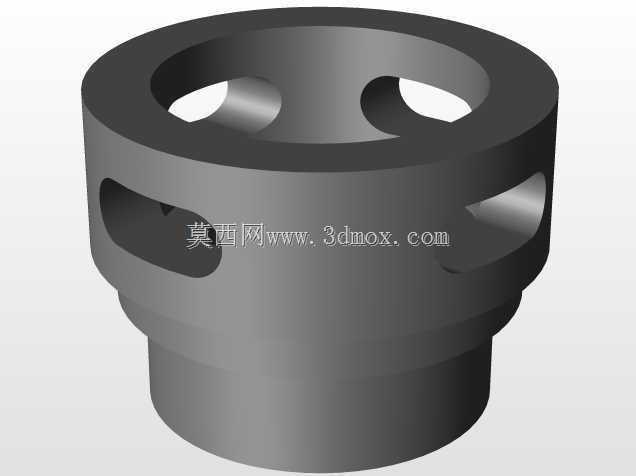

　　阀体上部的导向套位置设置了防尘密封结构，避免外界粉尘、管路溢出的介质进入导向间隙，防止阀杆卡滞，保证长期运行的动作可靠性。日常运维时，只需定期检查铰接位置的销轴磨损情况、重锤的固定螺栓是否松动，无需拆解阀体即可完成常规维护，降低了管线运维的工作量。
