双联弹簧式法兰连接安全阀结构设计

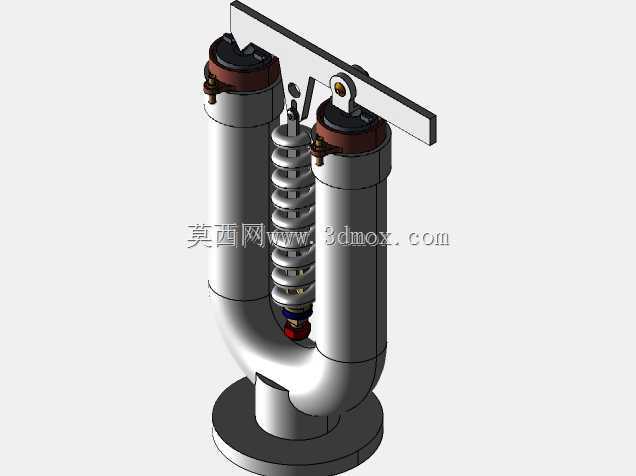

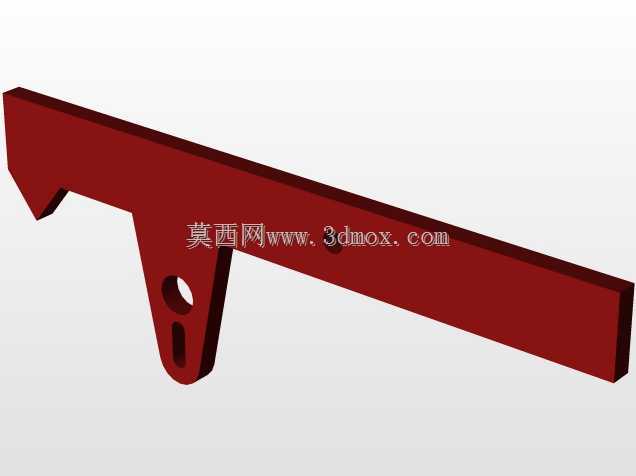

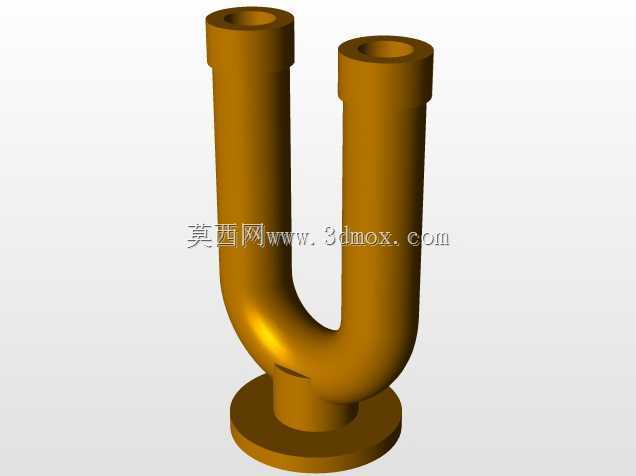

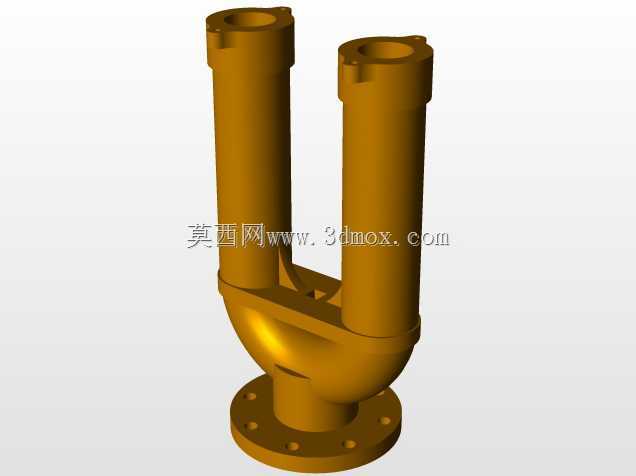

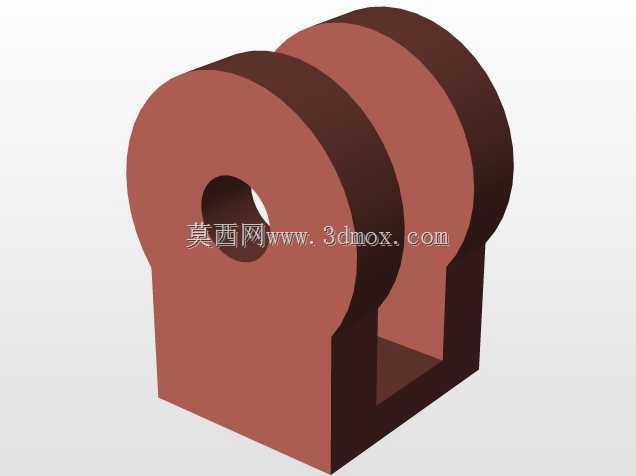

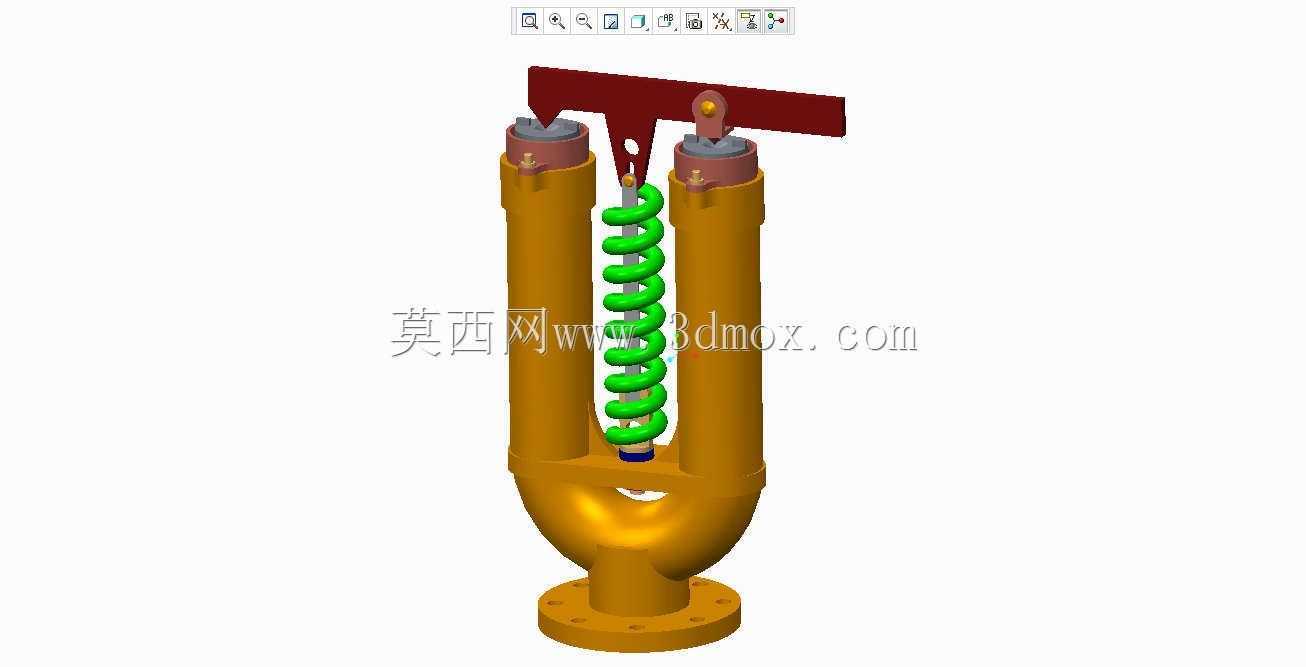

　　这款双联结构的弹簧式安全阀，主要应用在中低压工业流体输送管路、小型压力容器的超压防护场景中，区别于单阀口安全阀的设计，双阀口并联的结构能够在同等安装空间下提升泄放流量，适配排量波动较大的工况，避免单阀启闭频繁导致的密封面冲蚀问题。从结构设计逻辑来看，阀体采用Y型一体式铸造流道，底部为标准法兰连接端，可直接与管路法兰配对安装，安装时需保证阀杆垂直于水平面，确保弹簧受力均匀，避免启闭卡滞。两个对称布置的阀腔共用一个下部进水流道，出口可根据现场管路布局选择汇总排放或独立排放，阀瓣密封面采用锥面配合结构，相比平面密封具备更好的对中性能，在低压工况下也能保证可靠密封。上部的弹簧加载机构通过顶部的杠杆式锁紧结构实现整定压力的同步调节，

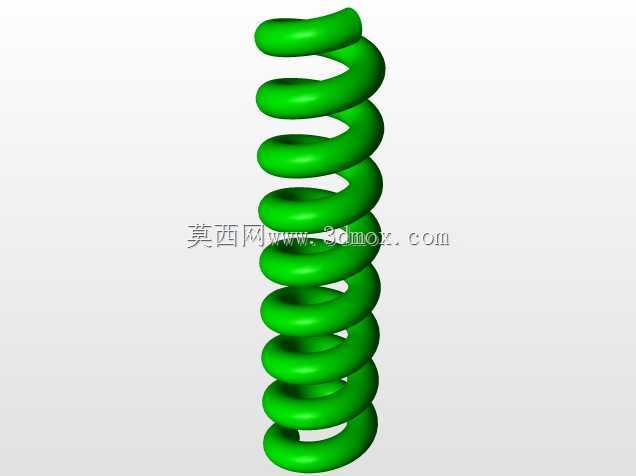

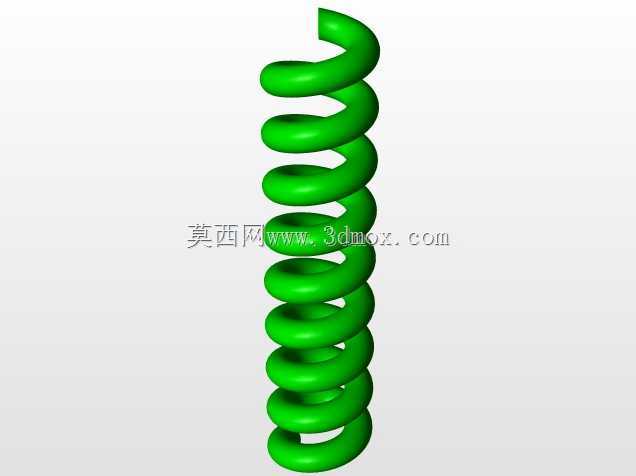

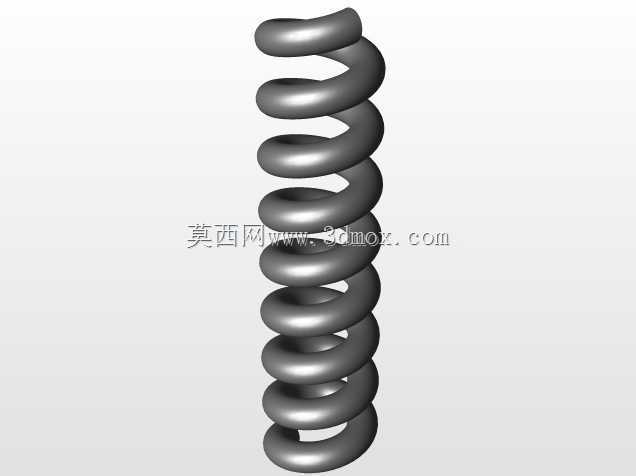

　　调节完成后可通过锁止结构固定调整螺母位置，避免运行过程中因振动导致整定压力偏移。从安装边界来看，阀体下部法兰的螺栓孔分布符合通用管路法兰标准，安装时需预留足够的上部操作空间，满足定期校验时调整弹簧预紧力、拆解检查密封面的操作需求，两侧阀体外壁间距经过优化，不会出现相邻法兰螺栓安装干涉的问题。在功能实现层面，当管路或容器内部压力超过弹簧预紧力设定值时，阀瓣被介质压力顶起，介质通过阀口从出口侧泄放，当压力回落至整定压力的回座差值范围内时，弹簧力推动阀瓣回座密封，阻止介质继续泄漏。双联结构的设计还具备一定的冗余特性，单侧阀口出现卡滞无法正常开启时，另一侧阀口仍可完成超压泄放动作，提升关键管路系统的运行可靠性。建模过程中对弹簧的旋向、有效圈数、端部并圈结构都做了还原，阀瓣与阀杆的连接间隙、导向套的配合长度也按照实际装配公差做了预留，可直接用于同类产品的结构参考、装配干涉检查以及教学演示使用。
