带螺栓紧固结构的凸缘式法兰连接件

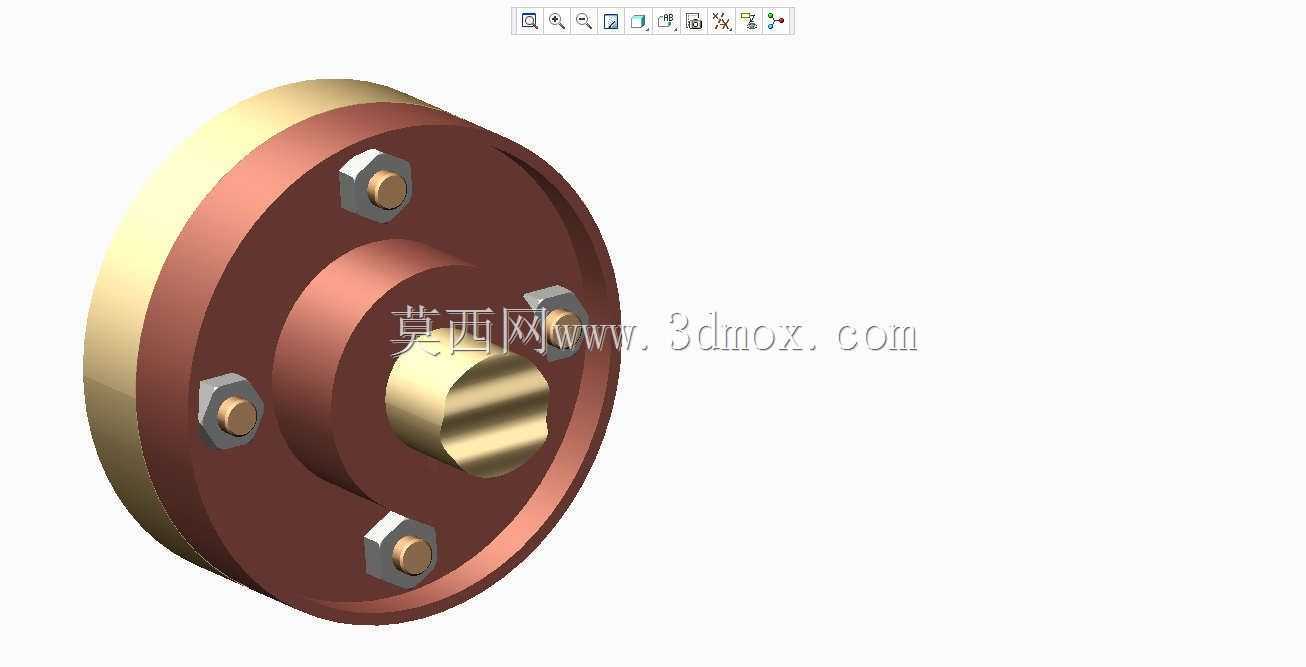

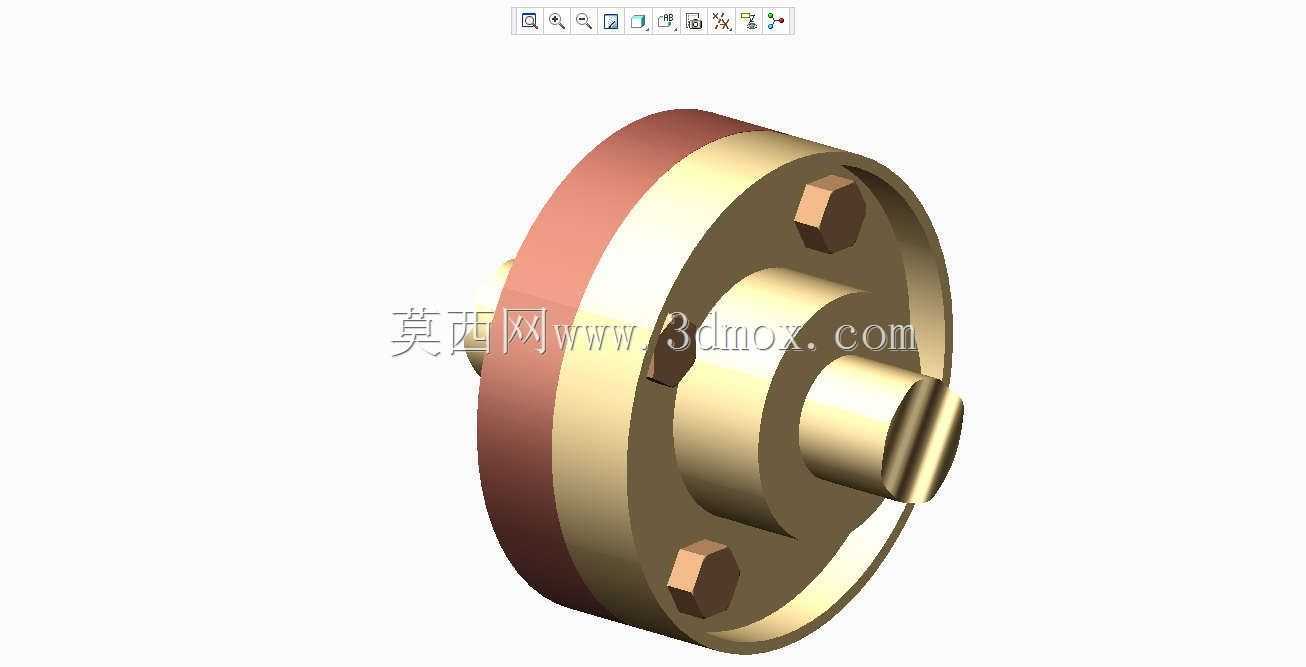

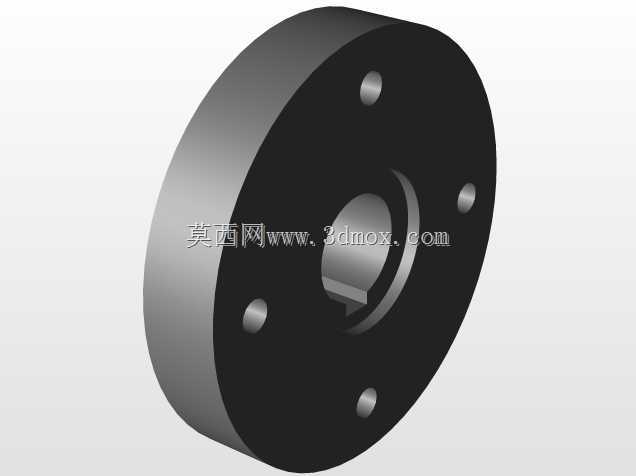

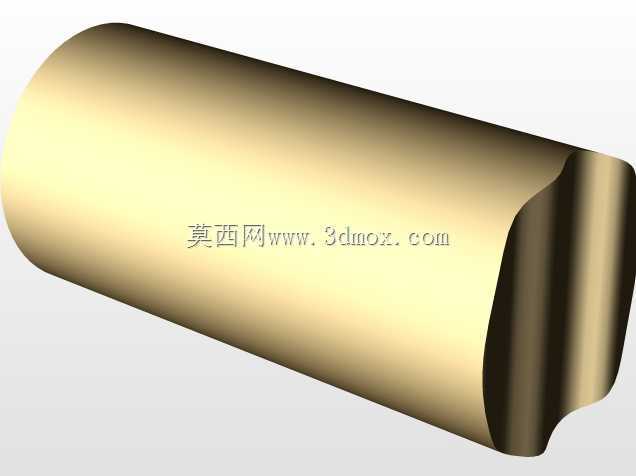

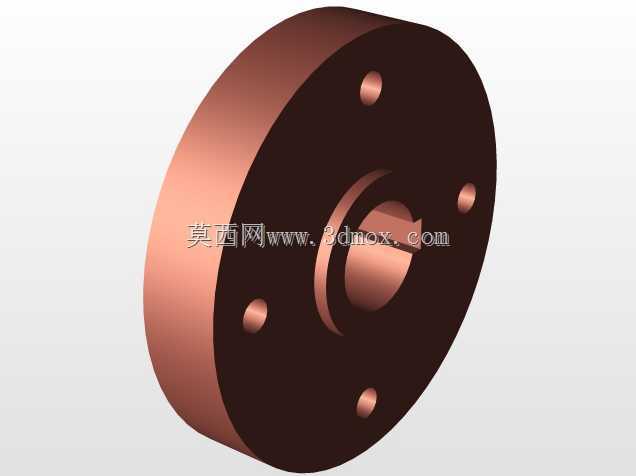

　　这类带均布螺栓的凸缘法兰，在工业现场的应用覆盖了从流体输送到动力传递的多个场景，既可以用于中低压管路的端口对接，也能作为轴系传动的刚性连接部件，在泵组、减速机输出端、液压管路布设、化工物料输送管线中都能见到同结构的连接件。从结构设计逻辑来看，该法兰采用单凸台定心结构，中心通孔可根据适配场景选择光孔、键槽孔或者螺纹孔，本次展示的结构中心为带台阶的光轴适配孔，可直接套入对应直径的传动轴，依靠端面摩擦力配合周向螺栓预紧力传递扭矩，相比无凸台的平法兰，凸台结构可以在安装时快速实现两对接件的同轴度找正，降低现场安装的调校难度，避免因对接偏心导致的传动振动、密封面泄漏问题。法兰盘本体采用盘式结构，

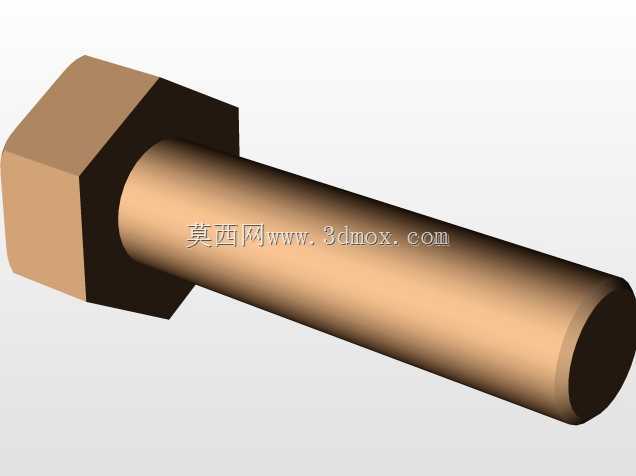

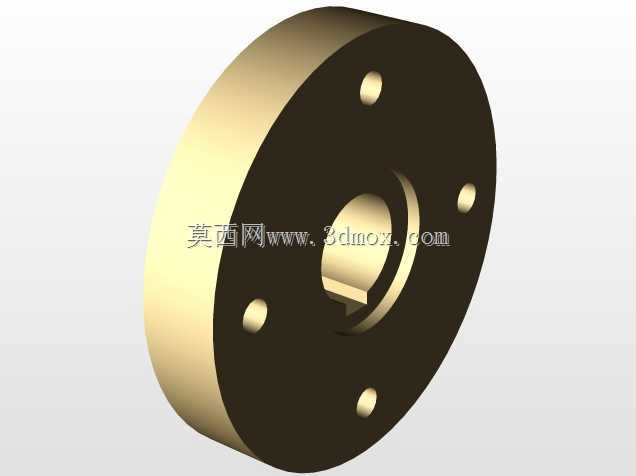

　　沿圆周方向均布3组六角头螺栓配套六角螺母的紧固组件，螺栓孔的分布圆直径经过匹配计算，既保证足够的螺栓预紧力覆盖整个连接端面，又不会因为分布圆过大导致法兰整体外径冗余，增加不必要的材料占用和安装空间。从安装边界来看，法兰对接时需要预留足够的螺栓操作空间，圆周方向要能容纳扳手的转动行程，轴向方向要考虑螺栓穿入后的螺母锁紧空间，避免安装时出现工具无法操作的干涉问题。在功能特性上，该结构的法兰连接刚性强，对中性好，能传递较大的轴向力和扭矩，当用于管路连接时，可在两个法兰对接面之间加装密封垫片，通过螺栓的均匀预紧压缩垫片实现端面密封，适配不同压力等级的流体输送需求；当用于轴系连接时，两个对接法兰分别与两侧轴端固定，

　　依靠端面的静摩擦力和螺栓的抗剪能力传递动力，相比联轴器结构，这种法兰连接的传动间隙更小，传动精度更高，适合对传动同步性有要求的重载传动场景。设计过程中需要重点关注螺栓的预紧力均匀性，因此螺栓孔采用等角度均布设计，避免因受力不均导致法兰端面翘曲，同时凸台的配合公差一般选用过渡配合，既保证安装时的定心精度，又不会因为配合过紧导致现场拆装困难。法兰的厚度设计需要根据额定载荷计算抗弯截面模量，避免在重载工况下法兰盘出现弯曲变形，导致连接失效。
