柱塞式燃油喷射泵精密结构三维设计

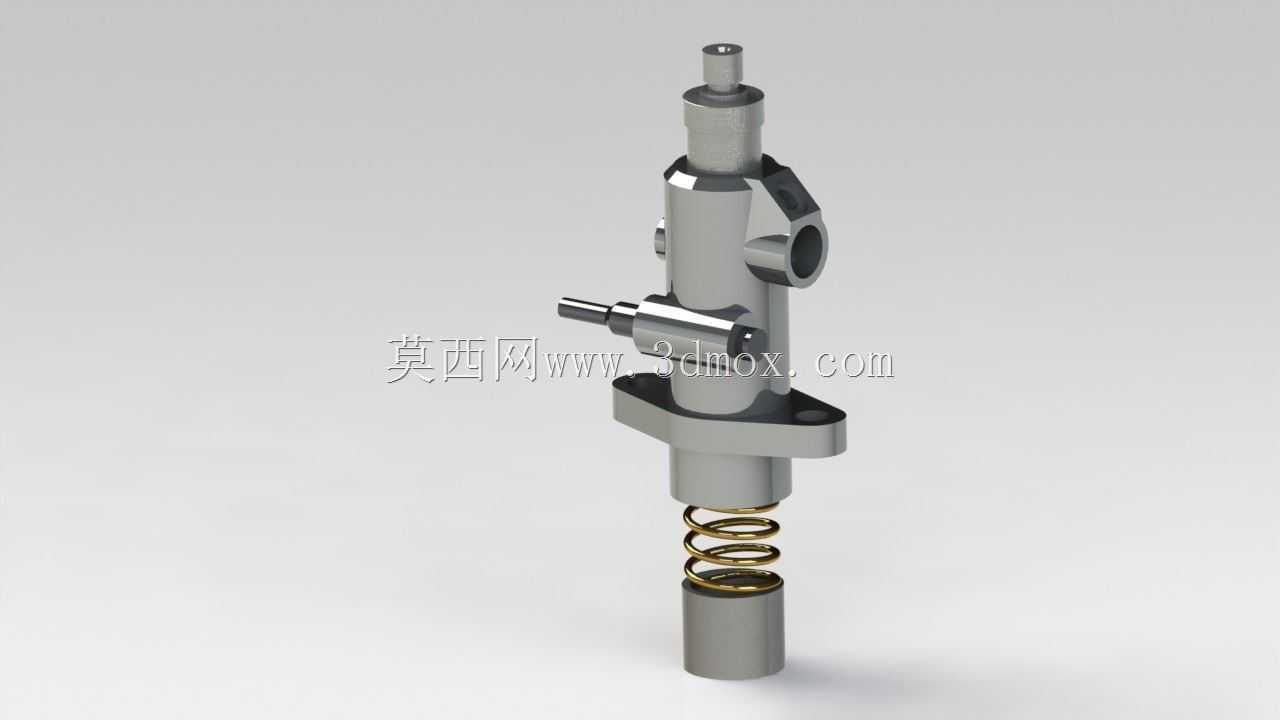

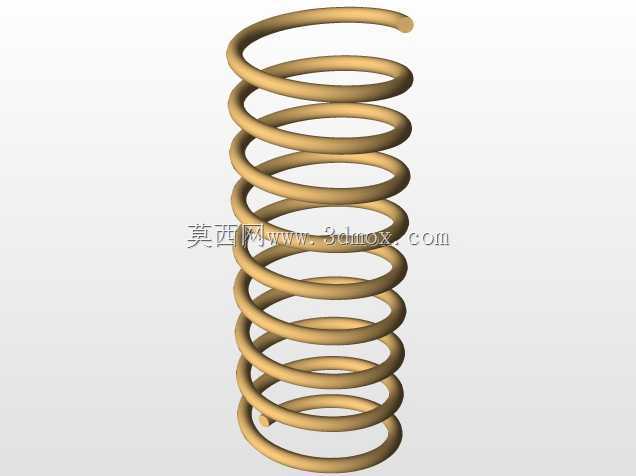

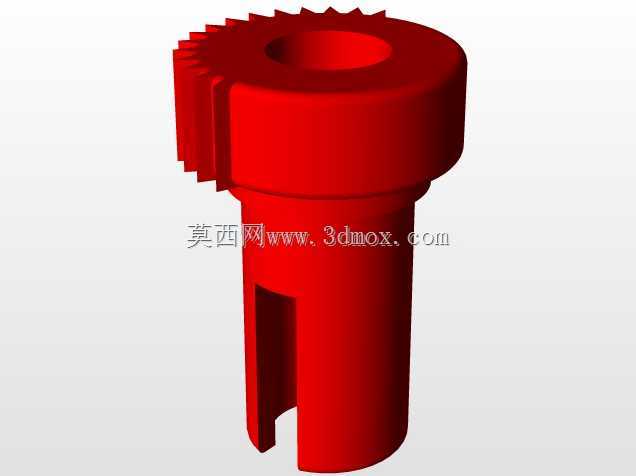

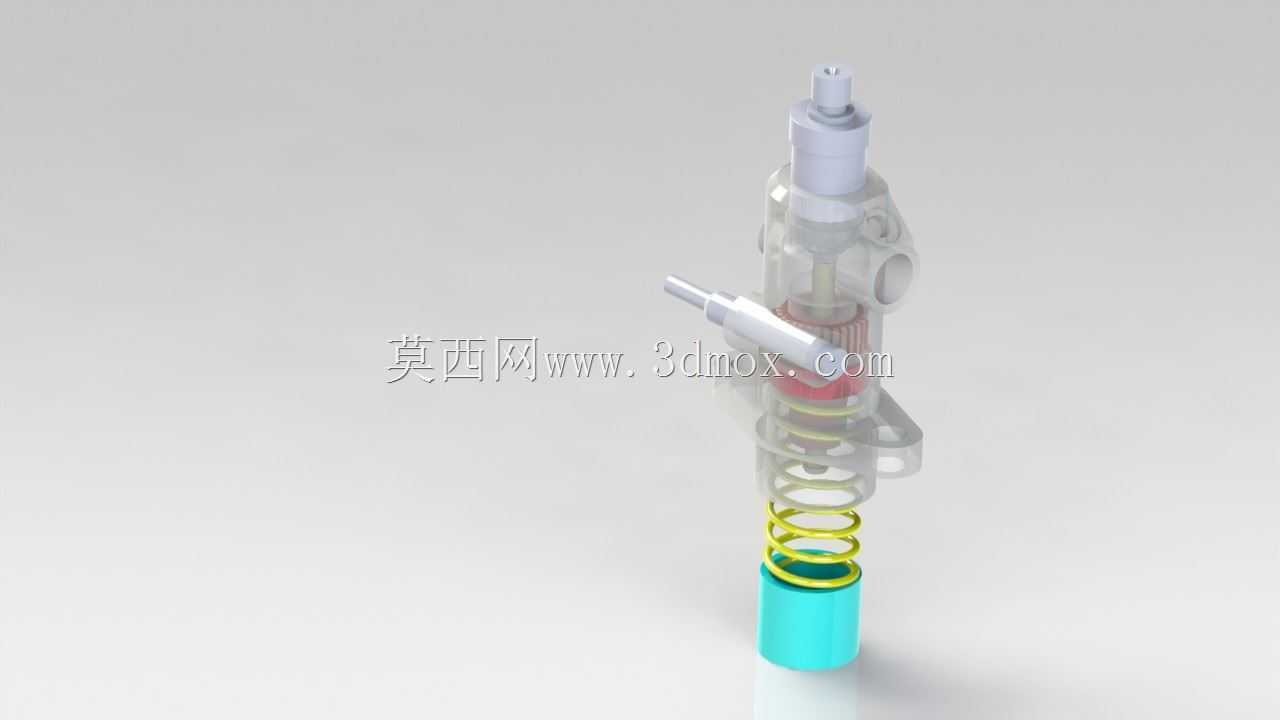

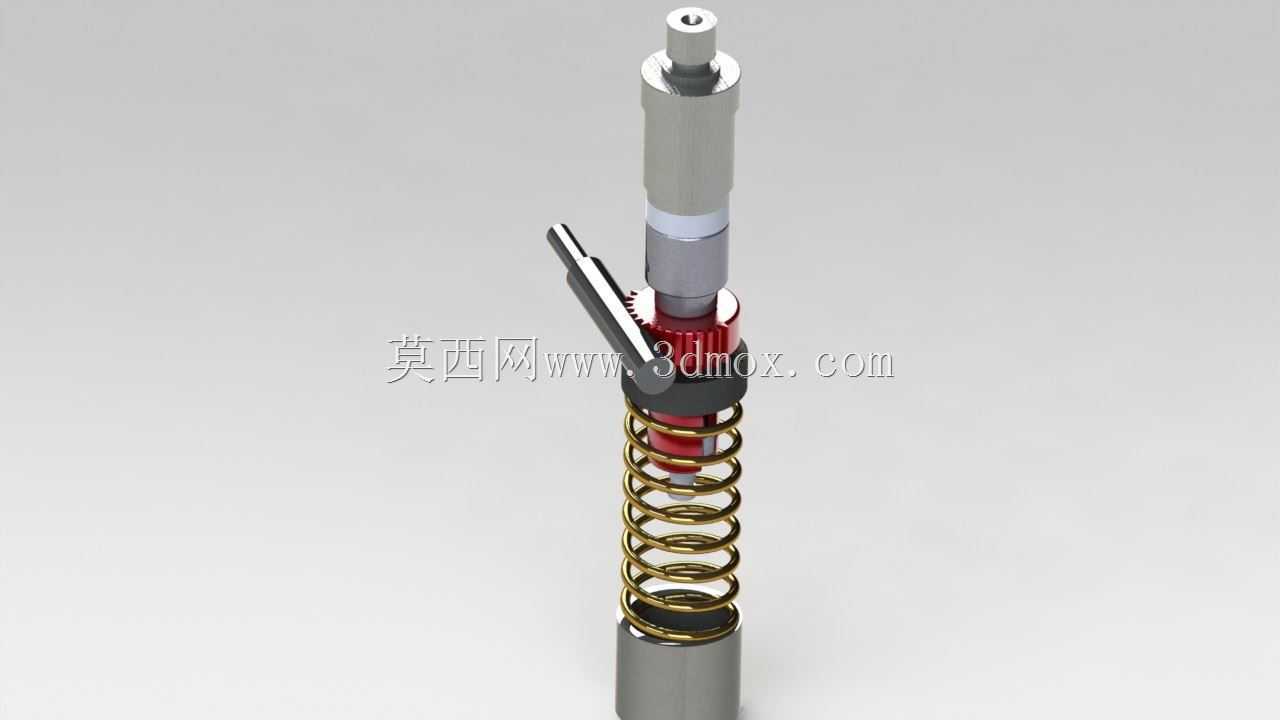

　　这款柱塞式燃油泵主要适配中小功率柴油动力单元的燃油供给回路，在工程机械、农用动力设备、固定式发电机组的燃油系统中承担核心加压供油职能，安装位置通常布置在发动机缸体侧部的安装法兰位，通过凸轮轴驱动实现周期性泵油动作。从结构设计逻辑来看，整体采用同轴立式布局，上部为精密柱塞偶件配合段，柱塞与柱塞套的配合间隙控制在微米级，保证高压燃油建立过程中的密封性能，避免泄压导致的供油压力不足；侧部设置的进回油通道与油量调节拨杆结构联动，通过拨杆转动柱塞改变柱塞斜槽与回油孔的相对位置，实现循环供油量的调节，匹配不同负载工况下的燃油需求量。下部的复位弹簧采用等节距圆柱螺旋弹簧设计，弹簧刚度经过匹配计算，既能保证柱塞在凸轮回程阶段快速复位完成进油动作，

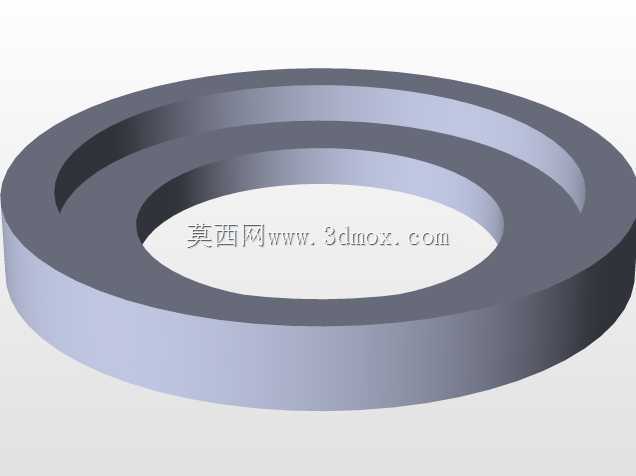

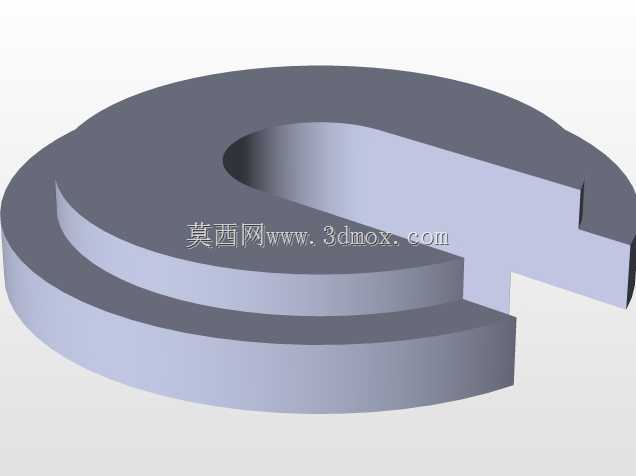

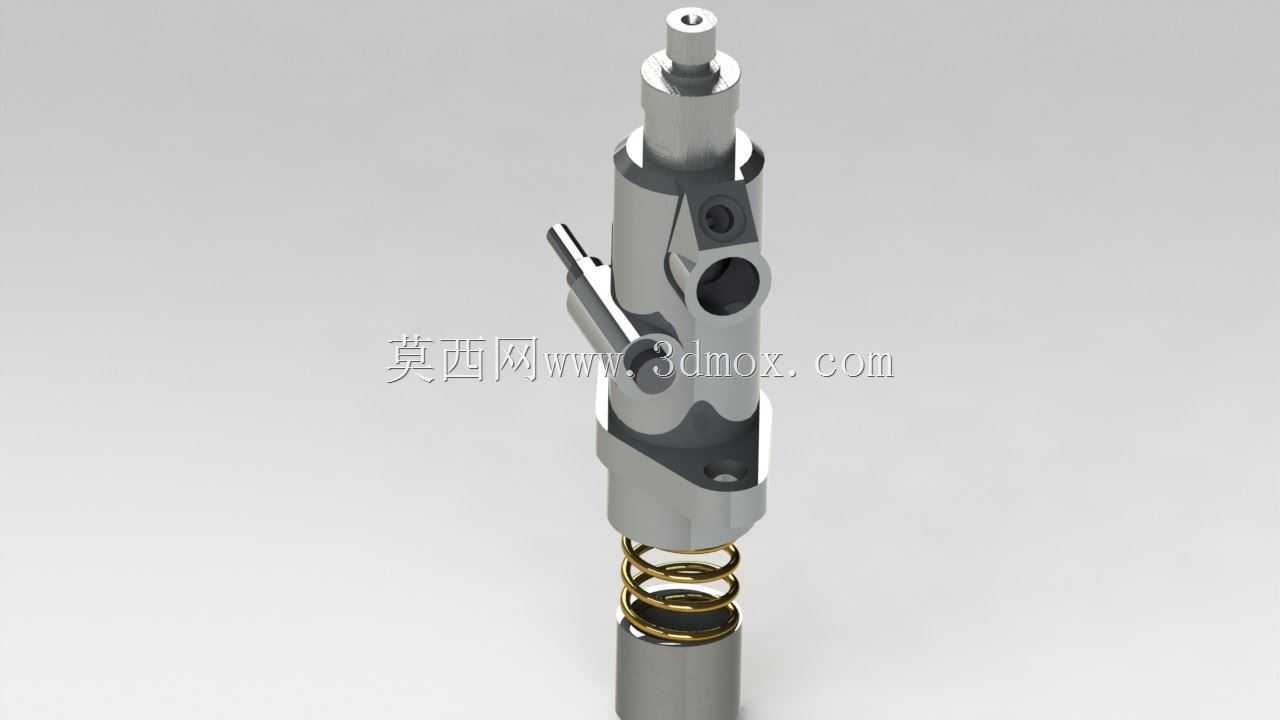

　　又不会因弹簧力过大加剧凸轮与柱塞挺柱接触面的磨损，弹簧下端的承托结构与泵体定位槽配合，避免弹簧工作过程中出现径向窜动。泵体上部的出油端采用标准锥面密封接口，可直接匹配高压油管的连接头，侧部的安装定位凸台设置有两个对称的螺栓过孔，安装时可通过两个M8螺栓将泵体固定在发动机侧的安装座上，安装面处预留有密封垫片的放置槽位，防止燃油渗漏以及外界杂质进入泵体内部。在实际工况中，该泵的工作转速范围覆盖发动机怠速到额定转速区间，泵端供油压力可满足喷油器的开启压力要求，结构上所有运动副都设置有对应的润滑通道，可通过发动机润滑油路的机油实现润滑，减少偶件的磨损速率。设计过程中对各部件的同轴度做了严格约束，柱塞运动轴线与泵体安装面的垂直度公差控制在0.

　　02mm以内，避免柱塞运动过程中出现卡滞现象；各油道的转角处都做了圆弧过渡处理，减少燃油流动过程中的阻力损失，同时避免杂质在转角处沉积造成油道堵塞。整体结构没有冗余设计，所有部件都服务于高压燃油建立、供油量调节、可靠复位这几个核心功能，拆装维护时仅需拆解上下端的连接结构即可完成内部偶件的检查更换，不需要复杂的专用工装，适配现场维修的作业需求。
