透明壳体弹簧式压力泄压安全阀结构

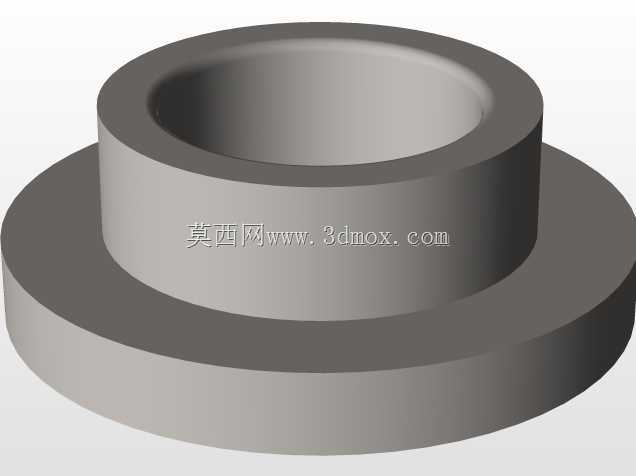

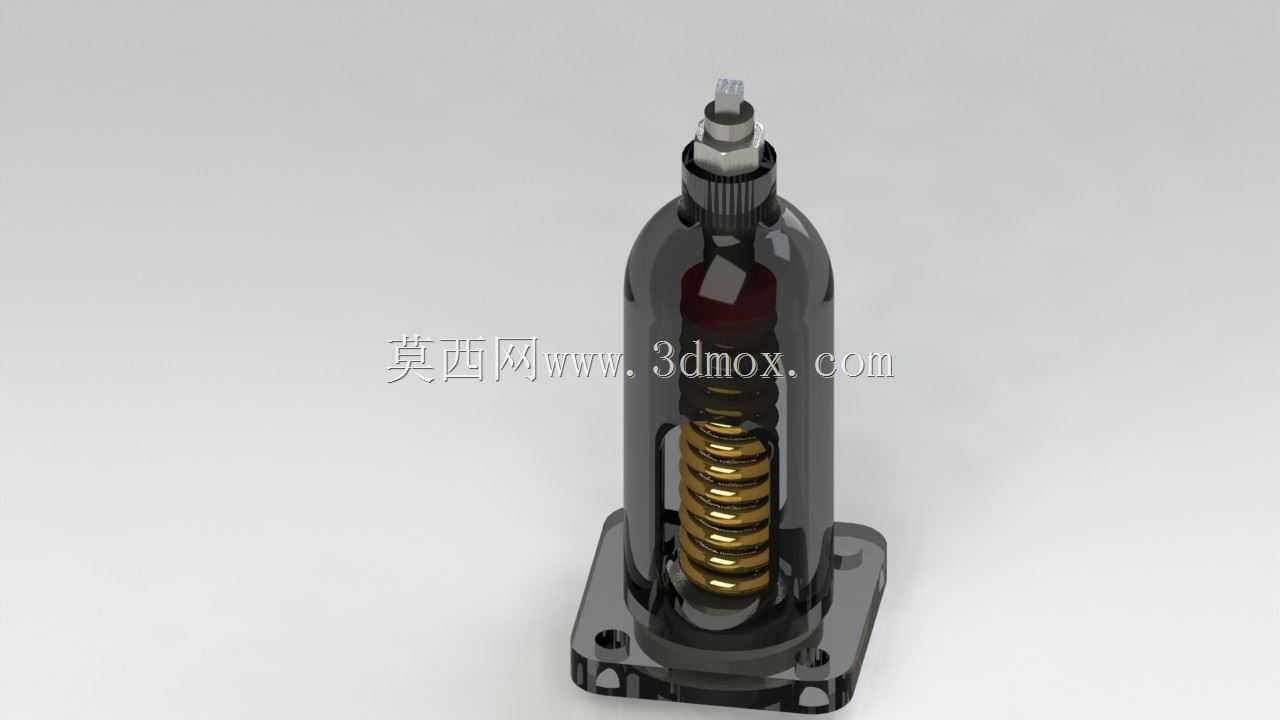

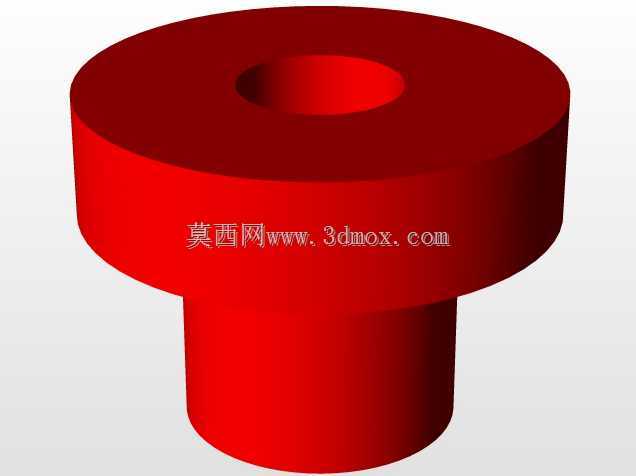

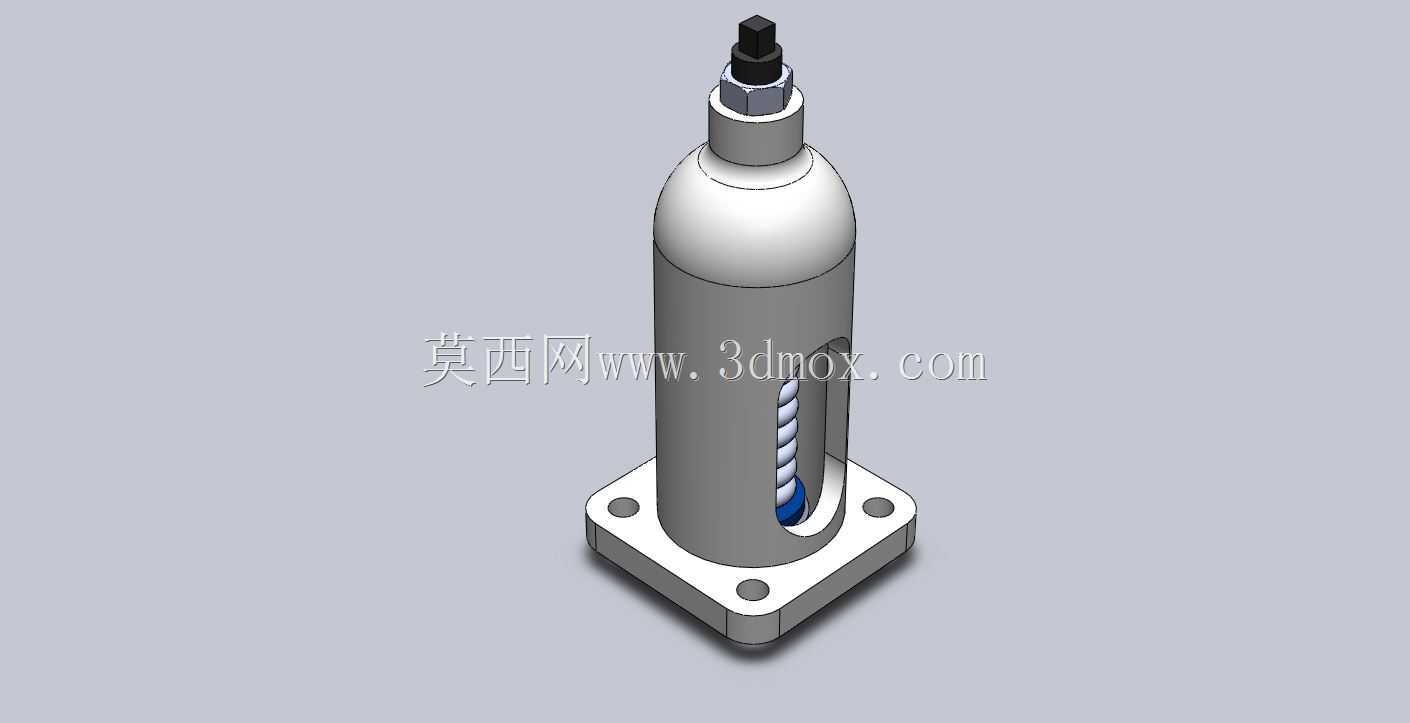

　　这款弹簧式安全阀主要应用在承压管路、小型压力容器、气动液压回路的超压泄放场景，是承压系统里必不可少的安全防护部件，当系统内部压力超过设定阈值时，阀瓣会自动开启泄放多余介质，待压力回落至安全区间后自动回座密封，避免系统因超压出现爆管、容器破裂、密封件失效等故障，常见于小型空压系统、润滑管路、低压化工配料回路、家用承压储水设备等场景。从结构设计来看，这款阀采用立式同轴布局，底部为带安装孔的方形法兰底座，安装时可直接通过螺栓固定在设备预设的阀座接口上，底座的安装孔位做了沉台处理，螺栓锁紧后头部不会突出底座平面，能保证安装面贴合紧密，避免出现安装应力导致的阀座变形。中部的阀体外罩采用透明可视化设计，日常巡检时可以直接观察内部弹簧的压缩状态、

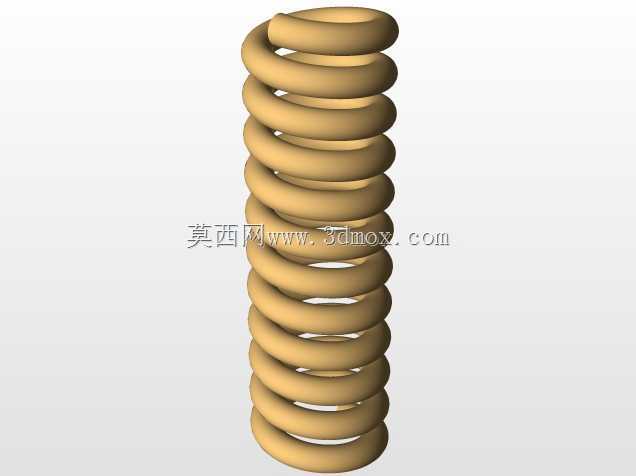

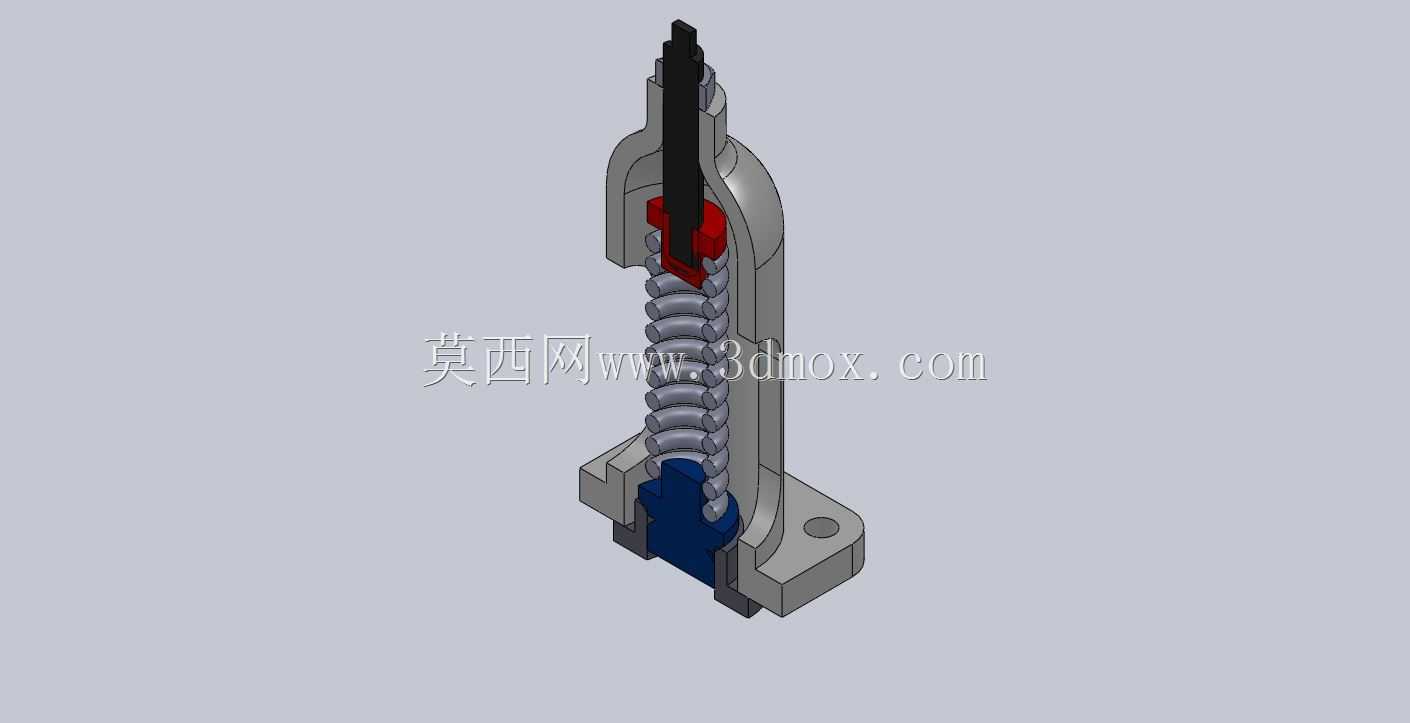

　　阀瓣的动作位置，不用拆解设备就能判断阀件是否存在卡滞、弹簧疲劳等异常，大幅降低日常运维的检查难度。内部的调压弹簧采用等节距圆柱螺旋弹簧设计，弹簧刚度经过匹配计算，对应顶部的调压螺杆可以在一定范围内调整开启压力，顶部的锁紧螺母能在压力设定完成后锁死调压位置，避免设备运行过程中振动导致调压螺杆移位，造成开启压力偏移。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封有更好的自定心效果，回座时能快速对齐密封位，减少泄放后的介质泄漏量。从安装边界来看，这款阀的整体径向尺寸控制在较小范围，底座方形轮廓的边长适配常规DN15到DN25的管路接口安装距，安装时不需要在设备周边预留过大的操作空间，顶部的调压部位预留了足够的扳手操作空间，

　　后期调整压力时不用拆卸周边相邻的管路部件。设计过程中特意将弹簧的导向结构做了加长处理，阀瓣上下动作时全程有导向套约束，不会出现偏磨导致的密封面泄漏，透明外罩采用高强度工程材质，既满足可视化需求，也能承受常规工况下的介质温度与压力冲击，不会出现受压开裂的问题。
