手动杠杆式直角流体控制阀结构设计

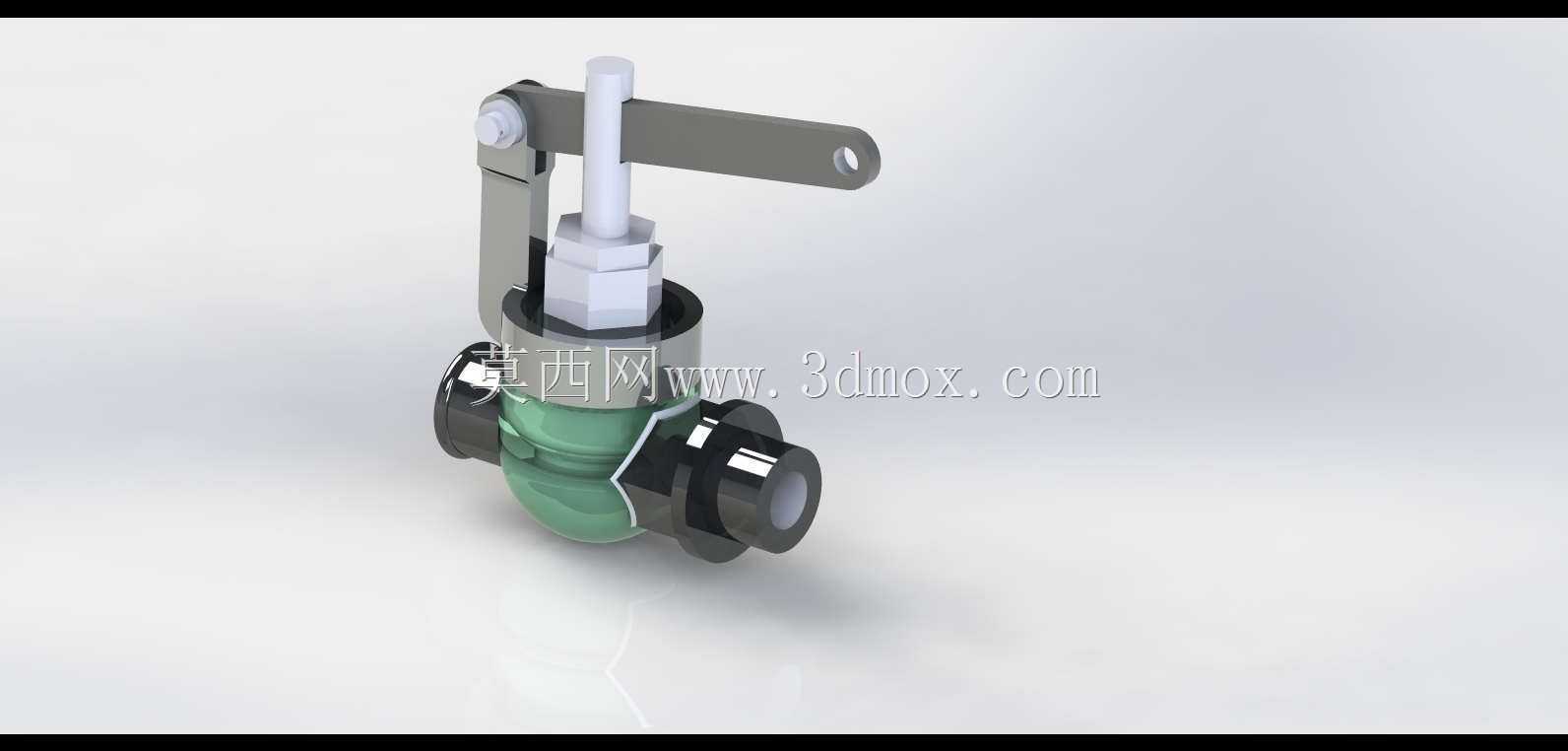

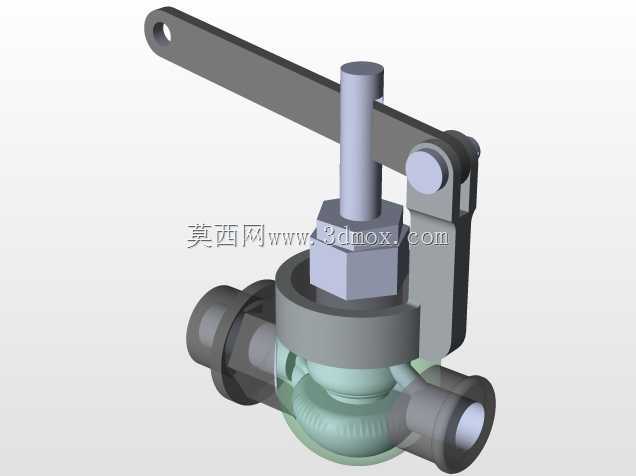

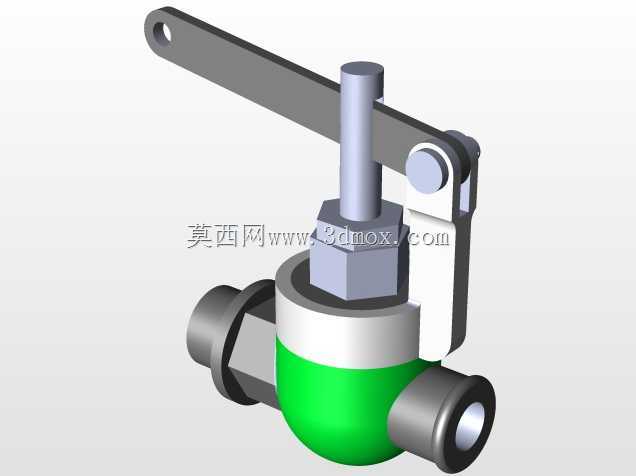

　　这款手动杠杆式直角控制阀，主要应用在中小通径的低压流体输送管路中，常见于小型工业设备的流体回路、实验室气液管路、民用给排水支路以及小型暖通系统的通断控制场景，相比手轮式直角阀，杠杆操作的结构能让操作人员在管路排布密集、操作空间受限的场景下，更快速地完成阀门启闭动作，不需要预留手轮旋转所需的周向操作空间。从结构设计逻辑来看，阀体采用直角式流道布局，进出口轴线呈90度垂直分布，能够直接适配管路直角转向的安装需求，减少管路中额外弯头配件的使用，降低管路整体的流阻与泄漏点数量。操作端采用加长杠杆手柄设计，基于杠杆力矩放大原理，在密封副需要相同压紧力的前提下，操作人员施加在手柄端部的力远小于普通手轮阀的操作力，启闭过程更省力，

　　手柄端部设置的安装孔可用于加装锁具，在设备维护、管路检修阶段可将阀门锁定在关闭状态，避免误操作引发的流体泄漏、介质喷溅等安全隐患。阀体与管路连接端采用外螺纹卡套式结构，安装时不需要额外焊接法兰，适配金属硬管、增强尼龙管等多种常见管路材质，安装边界上，阀门进出口的同轴度公差控制在0.1mm以内，安装时不需要额外调整管路角度即可完成对接，整体结构的轴向尺寸相比同通径的法兰式直角阀缩短30%左右，适合安装在设备内部空间紧凑的管路节点处。密封结构采用组合式密封设计，阀杆部位设置多级密封填料，在0-1.6MPa的工作压力区间内可实现零外泄漏，阀瓣与阀座的密封面采用锥面配合结构，启闭过程中密封面的磨损量远小于平面密封结构，

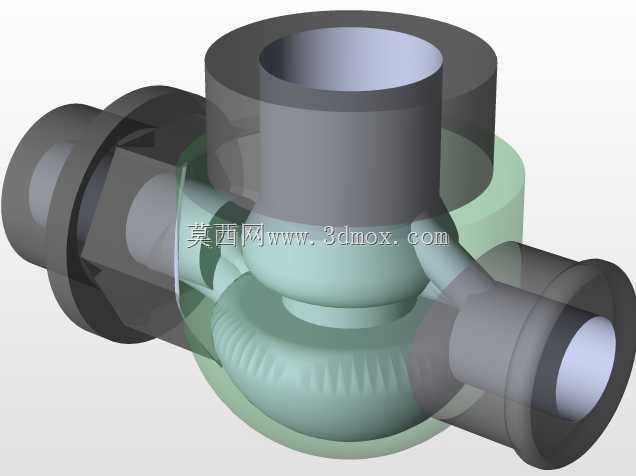

　　长期反复启闭后仍能保持可靠的密封性能。流道内部采用平滑圆弧过渡设计，没有直角突变的流道结构，介质流经阀门时的局部流阻系数控制在2.8以内，减少介质输送过程中的压力损失，对于粘度较高的流体介质也能保持顺畅通流，不会在阀腔内部形成介质滞留的死区。整体结构的运动部件做了耐磨处理，杠杆与阀杆的连接部位设置耐磨衬套，长期操作不会出现连接间隙过大导致的手柄晃量问题，阀杆的升降行程经过精准计算，手柄扳动90度即可完成全开到全关的行程切换，操作反馈清晰，操作人员可通过手柄的角度直观判断阀门的启闭状态，不需要额外加装开度指示装置。
