奔驰三叉星徽车标外观结构设计方案

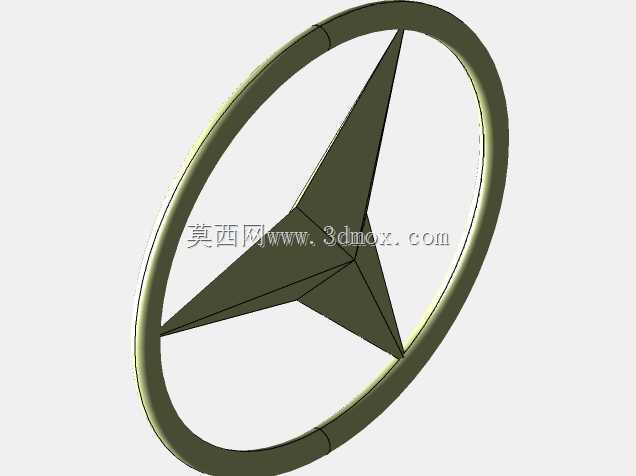

　　作为整车外观辨识度的核心标识部件，这款三叉星徽的结构设计需要兼顾多场景下的使用需求，日常行驶中会面临高速气流冲刷、日晒雨淋、洗车药剂腐蚀、轻微剐蹭等各类工况，因此建模阶段就需要把各类边界约束纳入考量。从结构逻辑来看，该标识采用环形外圈包裹三叉星核心的经典构型，三个星瓣沿中心呈120度均匀分布，每瓣星脊做了连续的弧面抬升处理，从中心交汇点向外圈边缘平滑过渡，既保证了光影下的立体质感，也避免了尖锐棱角带来的磕碰风险、以及空气流经时的异常风噪问题。建模过程中优先保证星瓣曲面的G2连续，三个星瓣的曲率、拔模角度完全对称，环形外圈的截面采用圆弧过渡，没有突兀的直角棱边，既降低了后期注塑或者电镀加工的工艺难度，也能减少日常使用中积灰藏污的死角。

　　安装边界层面，标识背部预留了平整的安装贴合面，可适配不同车型的中网、尾门安装位曲率，不管是卡扣式固定还是胶粘固定，都能保证标识与安装基面的贴合度，避免长期使用后出现翘边、脱落的问题。从实际应用场景出发，该标识可适配乘用轿车、SUV、商用车等不同品类的奔驰车型，不同安装位置的尺寸可按照等比例缩放调整，缩放过程中严格保证星瓣与外圈的比例关系不变，避免比例失调影响品牌标识的识别性。设计时还考虑了表面处理的工艺需求，整个外露面的曲面顺滑无突变，可直接适配镀铬、哑光金属、熏黑等不同的表面处理工艺，处理后的表面光影过渡自然，不会出现曲面褶皱、反光不均的问题。三个星瓣的厚度从中心向外圈逐步收薄，既保证了中心位置的结构强度，避免轻微按压出现变形，

　　也让外圈边缘更显精致，不会因为壁厚过大导致外观笨重。另外在环形外圈与星瓣的衔接位置，做了微小的圆角过渡处理，消除了应力集中点，即便遇到低温、外力轻微冲击的情况，衔接位置也不容易出现开裂问题，完全满足车载外饰件的耐用性要求。
