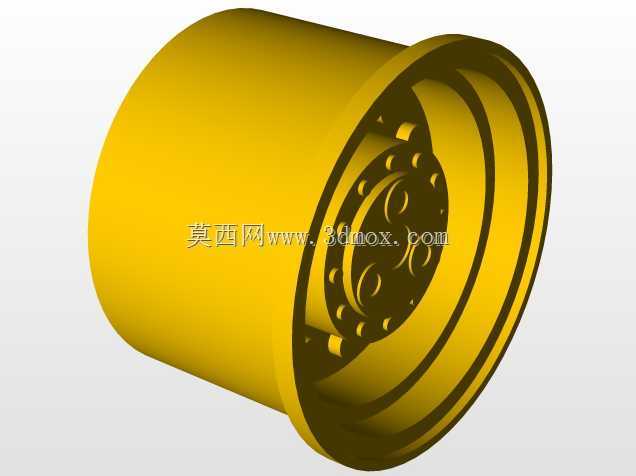

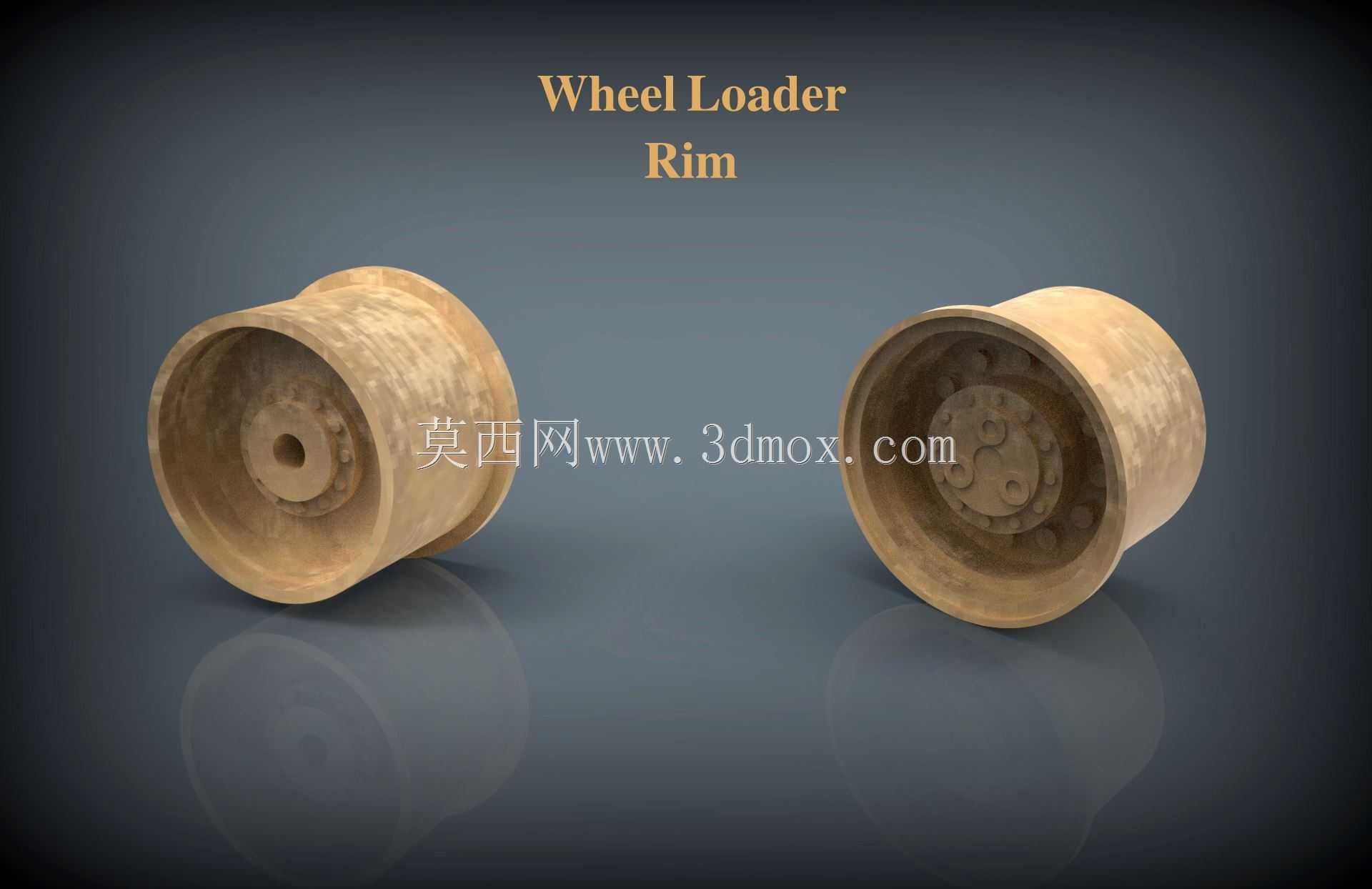

轮式装载机轮缘承载结构三维设计

　　在露天矿山、基建工地、散货堆场这类重载作业场景里，轮式装载机的轮缘是连接轮毂与充气轮胎的核心承载构件，直接承受整机满载重量、作业时的冲击载荷以及转向、铲掘过程中的侧向力，其结构合理性直接决定行走系统的可靠性与轮胎使用寿命。不同于普通公路车辆的轮辋结构，装载机轮缘需要适配大尺寸工程轮胎，兼顾重载下的结构强度与拆装维护的便捷性，设计过程中需要平衡壁厚、重量与抗变形能力的关系。从结构设计逻辑来看，该轮缘采用分体式承载结构，轮缘本体与轮毂安装座通过止口定位配合，安装面预留均匀分布的螺栓过孔，孔位公差按照工程机械通用装配标准设定，保证与轮毂、制动鼓的同轴度要求，避免高速行驶或重载作业时出现轮胎偏摆、螺栓受剪断裂的问题。

　　轮缘的卷边部位采用圆弧过渡设计，避免应力集中，同时匹配工程轮胎的胎圈座角度，保证轮胎充气后胎圈与轮缘紧密贴合，防止重载作业时出现轮胎滑转、漏气的问题。在安装边界设定上，轮缘的轴向安装尺寸需要匹配装载机转向节的伸出长度，轮缘内侧预留足够的制动盘、轮边减速器安装空间，避免与周边制动管路、转向拉杆发生运动干涉；径向尺寸则严格匹配所选工程轮胎的标称轮辋直径，胎圈座的表面粗糙度控制在合理区间，既保证装配时胎圈能顺利滑入到位，又能在充气后提供足够的摩擦力传递扭矩。设计过程中针对轮缘的受力工况做了针对性强化，在轮缘与轮毂连接的座圈部位增加了环形加强筋，抵消铲掘作业时地面传递的冲击载荷，避免轮缘出现永久变形；轮缘的外侧边缘做了倒角处理，

　　既方便轮胎拆装作业，也能减少作业时碎石、硬物对轮缘边缘的磕碰损伤。这类轮缘结构除了适配常规轮式装载机，也可经过尺寸调整后用于同吨位级别的矿用自卸车、重型叉车等重载工程车辆，核心设计逻辑都是围绕重载工况下的承载可靠性、装配便捷性展开，建模过程中对所有配合面、安装孔位的参数都做了关联设定，方便后续根据不同吨位机型、不同轮胎规格做参数化调整，缩短同系列产品的开发周期。
