方程式赛车钢管式焊接底盘结构设计

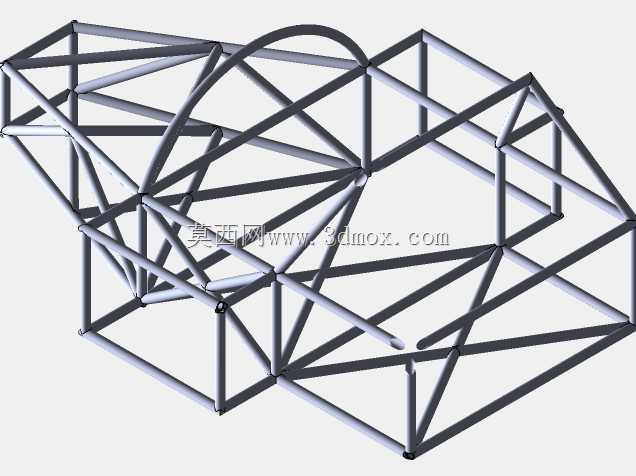

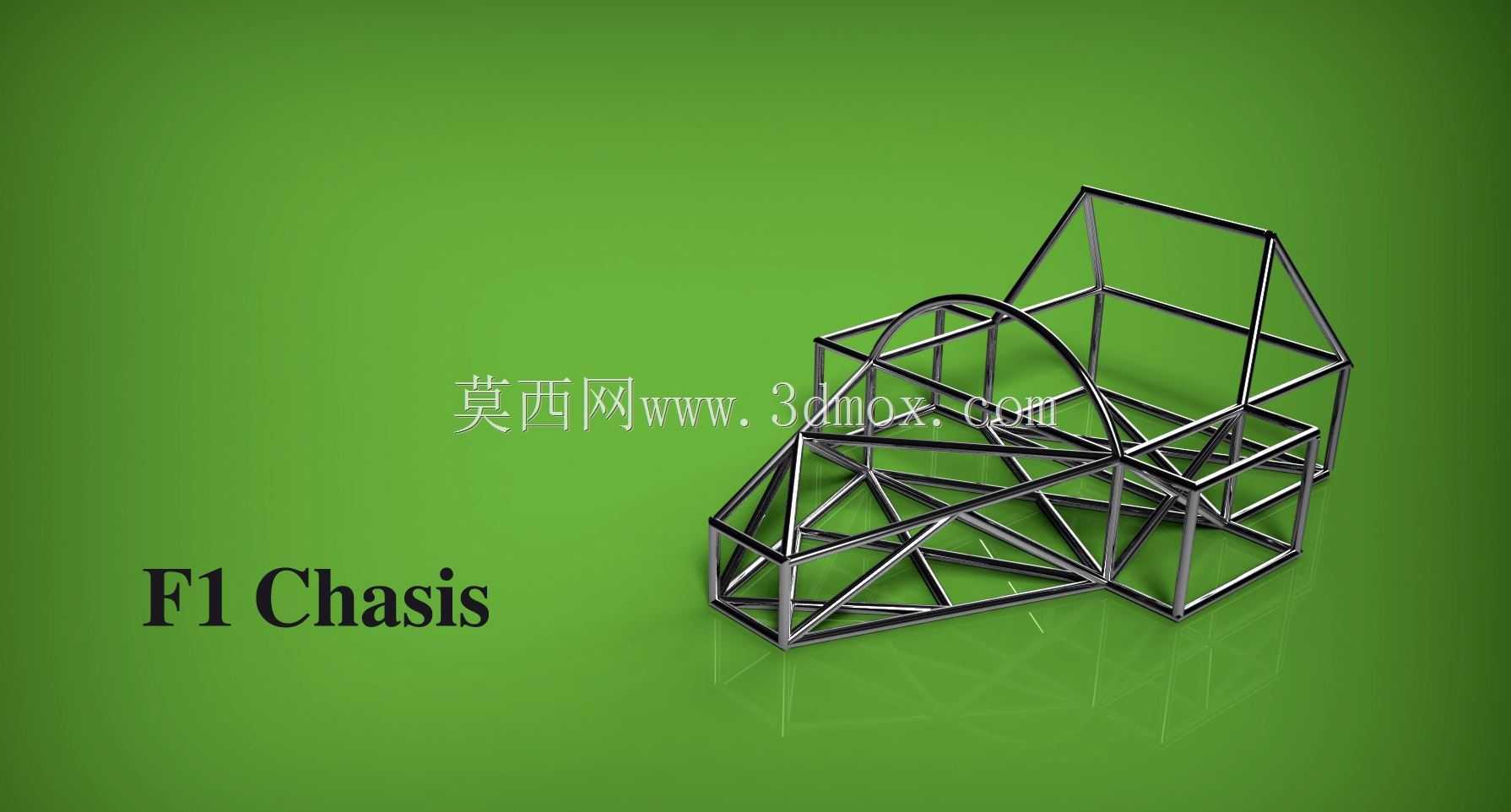

　　该结构为方程式赛车的核心承载底盘，采用空间钢管桁架式焊接结构，是赛车所有总成部件的安装基体，承担着整车行驶过程中全部载荷的传递与承载作用。在赛事应用场景中，这类底盘需要同时兼顾极致轻量化与高结构刚度要求，既要承受发动机输出的强扭矩传递、高速过弯时的侧向载荷、制动工况下的纵向冲击，还要为车手提供可靠的生存防护空间，是方程式赛车设计中最核心的结构部分。整个车架采用不同管径的合金钢管通过焊接拼接成型，前部为鼻锥安装区域，预留了前悬架、转向机构的安装点位，钢管的排布走向完全避让转向拉杆的运动行程，避免转向过程中出现结构干涉。中部为车手座舱区域，钢管环绕形成的笼式结构完全符合赛事安全规范要求，座舱边界尺寸预留了赛车座椅、安全带总成、

　　方向盘及操纵机构的安装空间，两侧的钢管结构同时作为侧防撞结构，在发生侧向碰撞时能够通过结构变形吸收冲击能量，保护座舱内部空间不发生过度侵入。后部为动力总成安装区域，钢管排布形成的安装舱体匹配动力单元、后悬架、传动系统的安装接口，主承载钢管的走向直接对接后悬架的硬点位置，保证悬架传递的载荷能够直接通过桁架结构分散到整个车架，避免局部应力集中。设计过程中采用焊接件模块化建模思路，每一段钢管的长度、弯折角度都经过空间位置校核，相邻钢管的连接节点都做了贴合处理，保证焊接时能够实现满焊连接，避免虚焊带来的结构强度隐患。整个桁架结构的杆件排布遵循力流传递路径优化原则，主要承载方向上的钢管保持连续走向，非承载区域尽量减少冗余杆件，

　　在保证整体扭转刚度、弯曲刚度满足赛事要求的前提下，尽可能降低结构自重。车架的底部预留了底板安装的贴合平面，上部预留了空气动力学套件、车身覆盖件的安装点位，所有安装孔位的位置都与周边部件的安装边界做了间隙校核，保证后续总装时各部件不会出现装配干涉。这类钢管焊接底盘相比一体式碳纤维单体壳结构，具备加工成本低、维修便捷、结构调整灵活的特点，广泛应用于学生方程式赛事、入门级方程式赛车的搭建中，建模时对每一处焊接节点的处理都还原了实际加工的工艺要求，能够直接用于焊接工装的设计参考与结构性能仿真分析。
