拉姆斯伯顿式弹簧杠杆安全阀结构

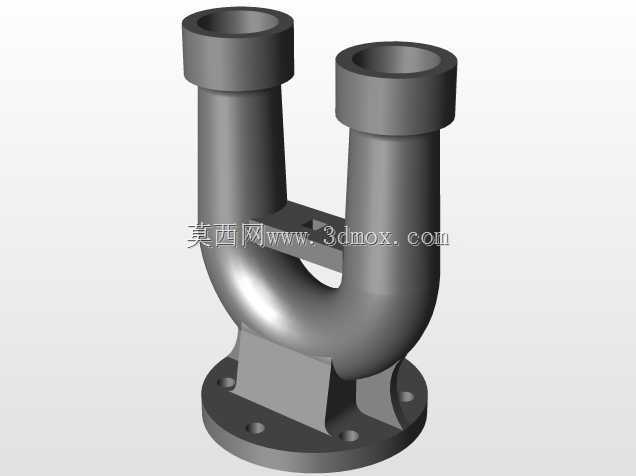

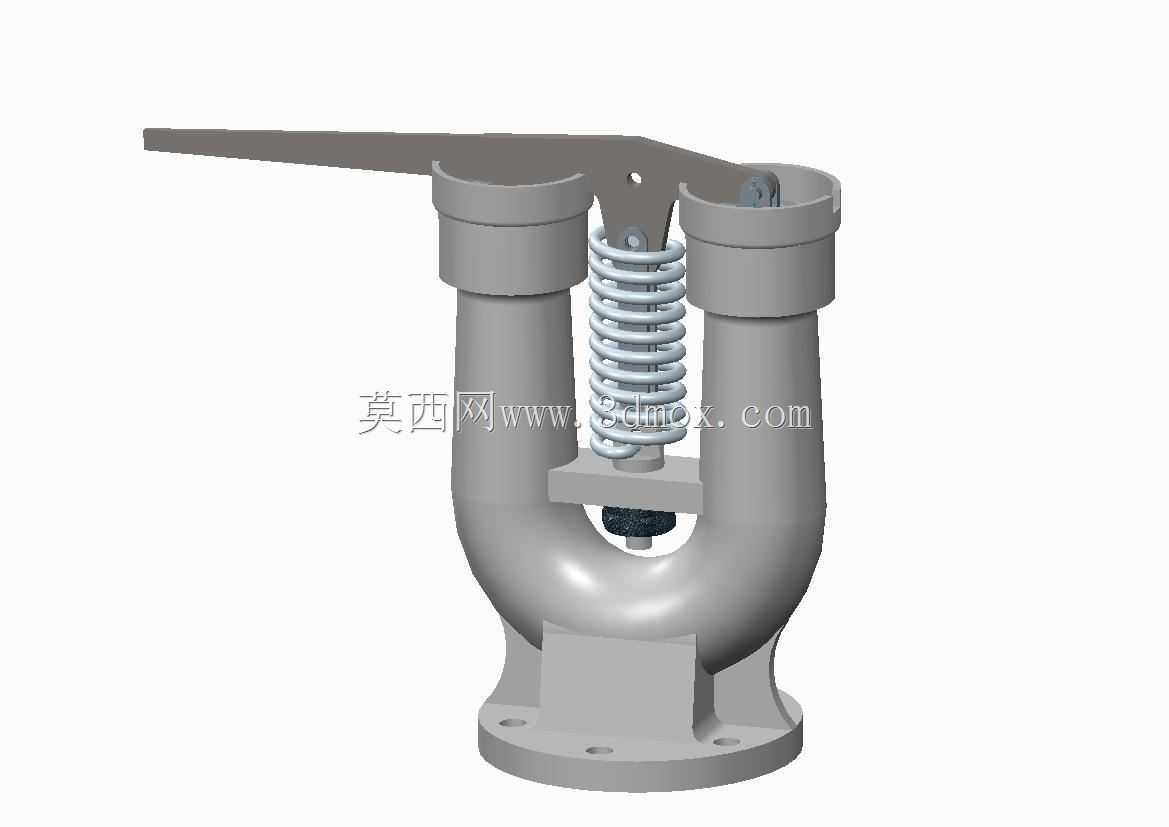

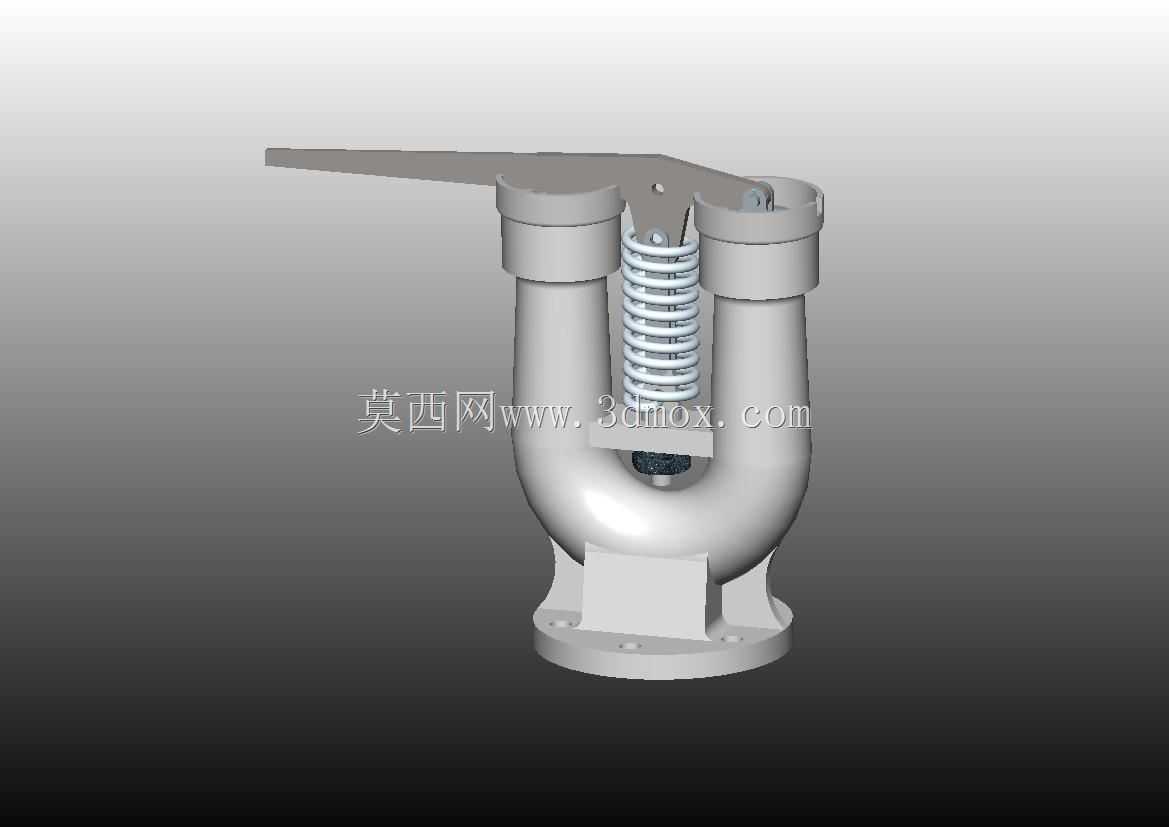

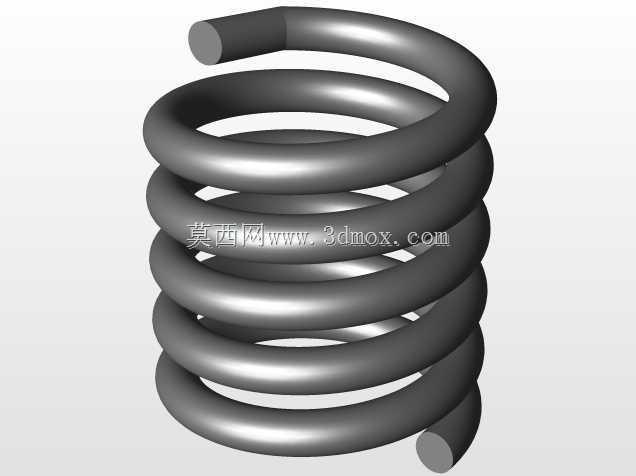

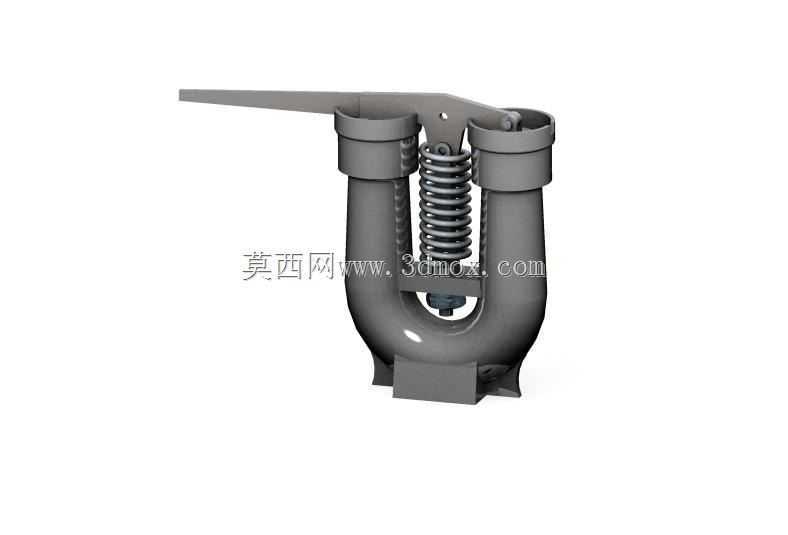

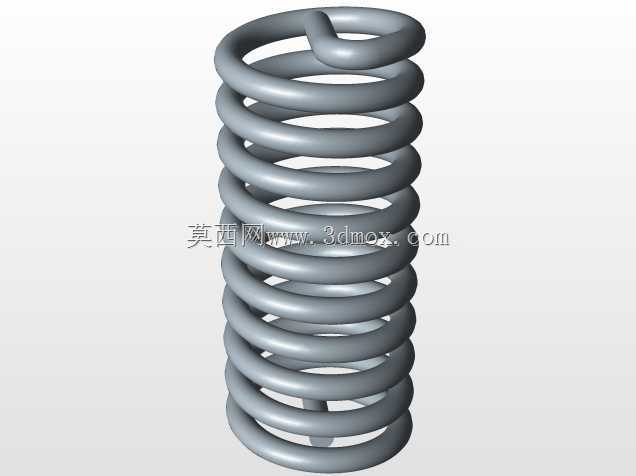

　　这款带手动杠杆的弹簧式安全阀，主要应用在蒸汽管路、低压承压容器、小型工业锅炉的超压保护场景中，属于直接载荷式泄放装置的经典结构，在早期工业动力系统、小型供热管网的压力管控环节应用十分广泛。从结构设计逻辑来看，该阀采用U型流道的阀体布局，底部带法兰安装基面，可直接与承压设备的接管法兰对接，进出口流道的曲率经过平滑过渡处理，能减少泄放时的介质流阻，避免高速泄放产生的湍流引发阀瓣振动、密封面冲蚀问题。阀体上部的弹簧为核心载荷部件，预紧压缩量可通过上部的调节结构微调，匹配不同的整定压力要求，当设备内部介质压力超过弹簧预紧力对应的设定值时，阀瓣会被介质顶起，多余介质从阀体两侧的出口快速排出，待压力回落至安全值后，弹簧推动阀瓣回座，

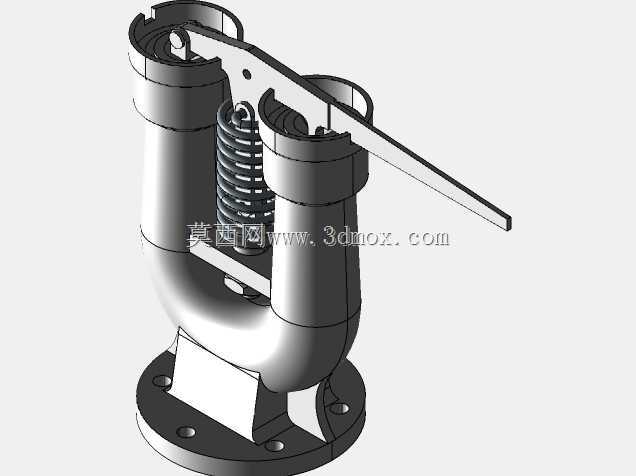

　　重新实现密封，阻断介质继续外泄。顶部延伸出的长杠杆结构为手动泄压操作部件，在设备定期校验、停机检修、应急泄压场景下，操作人员可扳动杠杆直接克服弹簧载荷强制顶开阀瓣，无需等待压力超阈值即可完成泄放操作，大幅提升设备运维的操作便利性与应急处置效率。安装边界方面，底部法兰的螺栓孔采用圆周均布设计，适配常规低压管路的法兰安装尺寸，阀体整体高度控制在适配小型承压设备顶部安装的范围内，杠杆的操作端延伸长度符合人工站立操作的施力距离，无需额外辅助工具即可完成手动泄压操作，两侧出口可根据现场管路布局接排凝管或者泄放引导管，将泄放的介质引导至安全区域，避免高温、带压介质外泄引发人员伤害。结构细节上，弹簧外侧设置了导向限位结构，

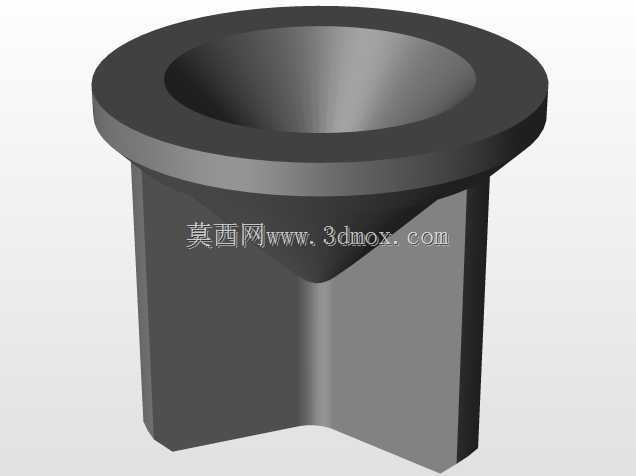

　　避免弹簧在频繁启闭过程中出现偏斜卡滞，阀瓣与阀座的密封面采用平面贴合设计，加工精度要求较高，可保证低压工况下的密封可靠性，阀体的支座结构将弹簧、杠杆组件的载荷均匀传递到阀体本体，避免局部应力集中导致的结构变形，整体结构没有复杂的冗余部件，零件加工难度低，后期维护拆解十分便捷，适合对可靠性要求高、运维条件有限的工业场景使用。
