径向引擎活塞连杆组结构设计

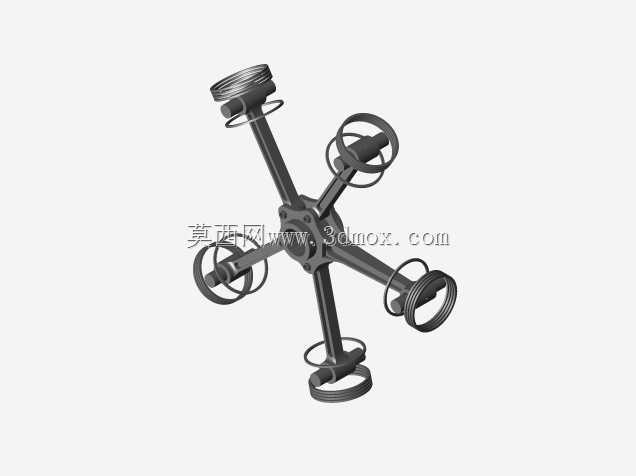

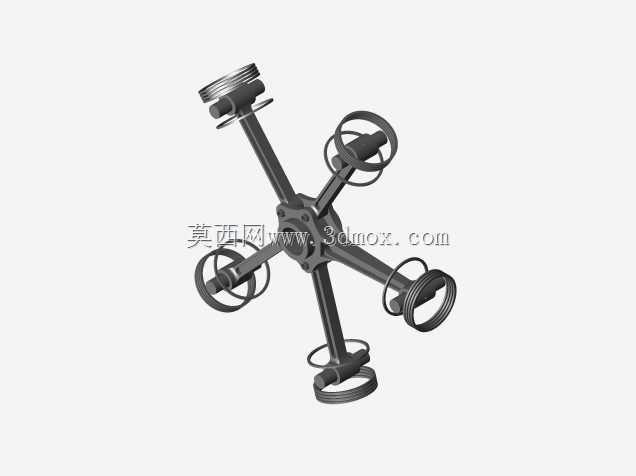

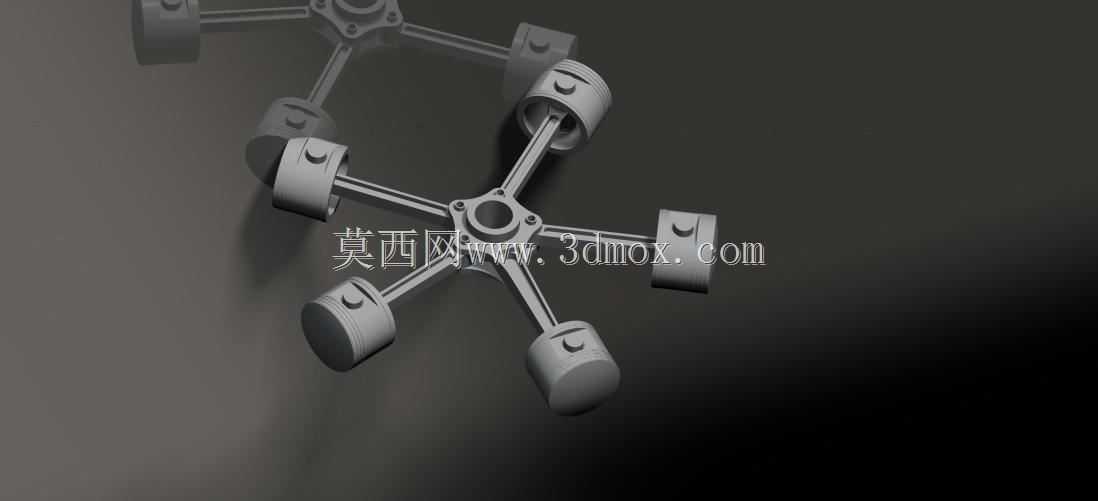

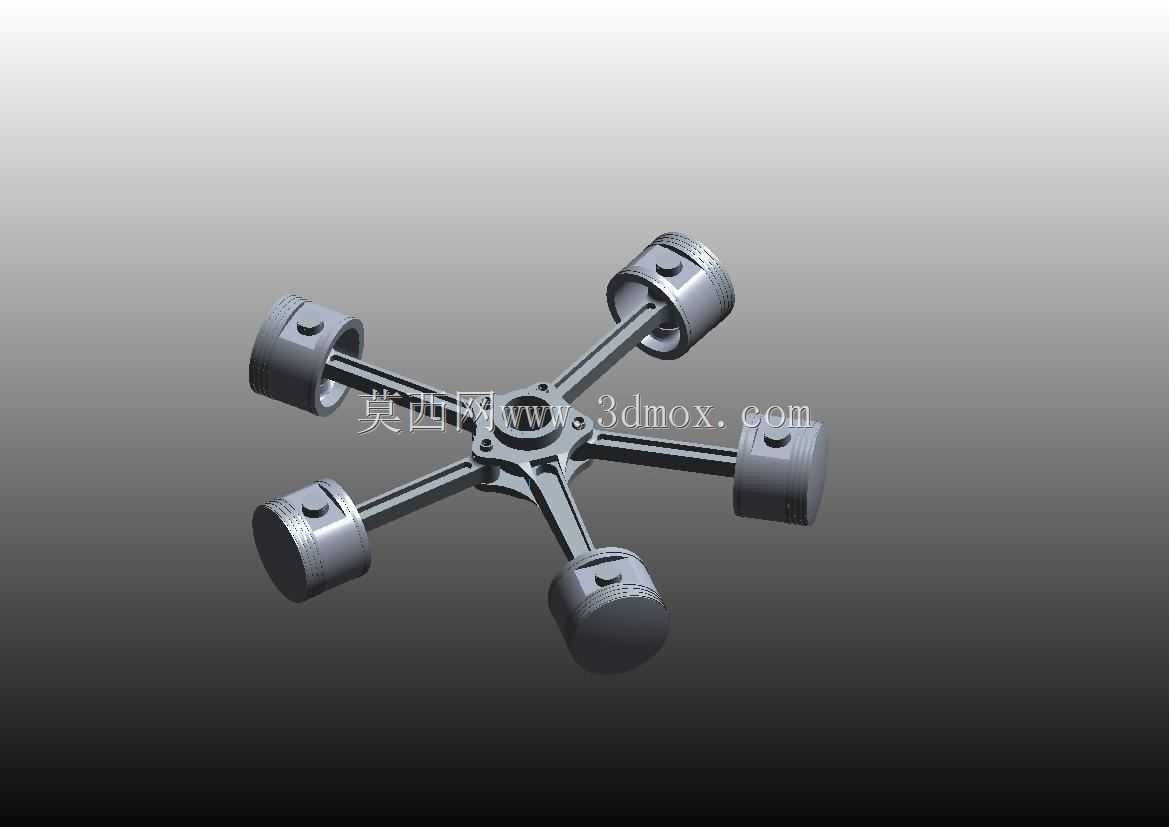

　　在航空活塞动力、小型固定式发电机组以及早期星形航空发动机的结构体系中，径向布置的活塞连杆组件是实现热能向机械能转换的核心执行单元，这类结构区别于直列、V型引擎的排布逻辑，所有活塞围绕中心曲柄轴呈圆周等距分布，能在更小的整机径向尺寸内实现更大的总排量，同时缩短整机轴向长度，适配对空间占用有严苛要求的动力场景。这套径向引擎的活塞连杆组采用完全约束的草图逻辑搭建，每个活塞的销孔轴线均指向中心曲柄的回转中心，连杆大端共同铰接于中心曲柄销处，工作时各活塞按固定相位差依次完成进气、压缩、做功、排气冲程，动力输出的平顺性远优于同缸数的直列排布结构，多缸交替做功的特性也能大幅降低飞轮的配重需求，减轻整机自重。从结构设计细节来看，

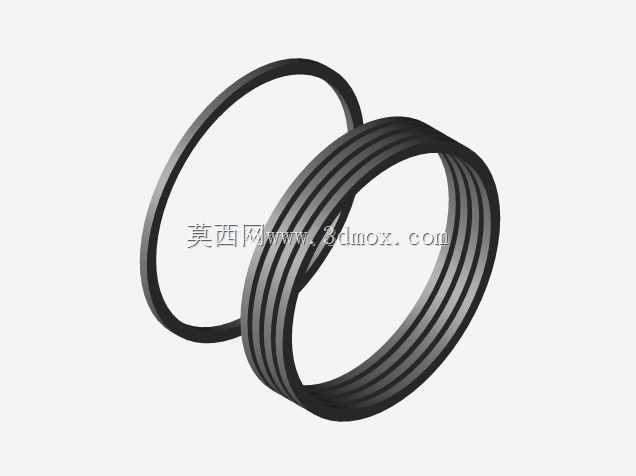

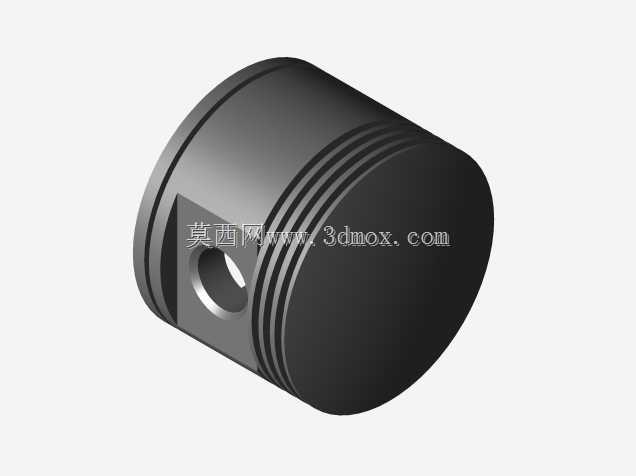

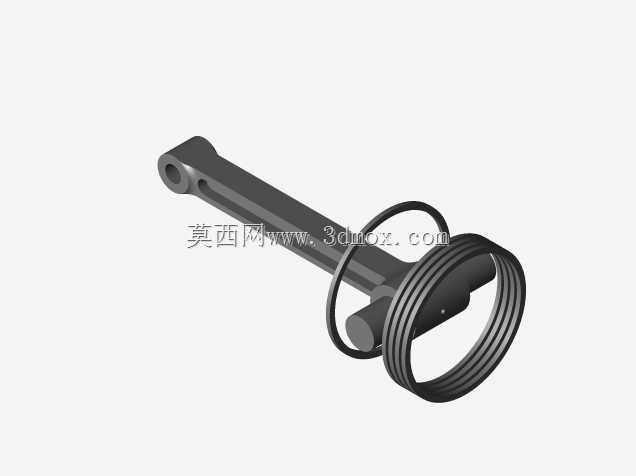

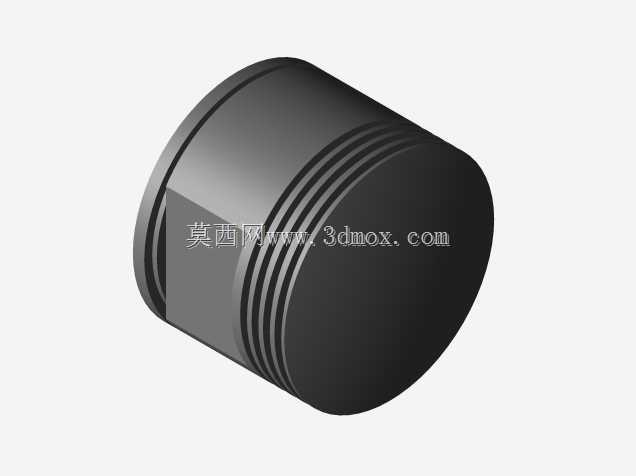

　　活塞头部预留了环槽安装位，可适配气环与油环的装配需求，裙部做了适配径向摆动的微弧面处理，避免连杆摆动过程中活塞与缸壁出现卡滞；连杆采用等强度杆身设计，截面为工字型结构，在保证抗弯、抗扭刚度的前提下尽可能降低往复运动惯量，小端与活塞销采用浮动连接结构，大端与中心曲柄销配合处预留了轴瓦安装间隙，可满足高速往复运动下的润滑与载荷传递需求。安装边界层面，所有活塞的外圆柱面需与对应缸套保持规定的配合间隙，中心曲柄的回转中心与各缸轴线的交点必须完全重合，各连杆的长度公差需控制在极小范围内，避免不同缸的活塞到达上止点时出现相位差，影响压缩比一致性；完全约束的草图设计逻辑也保证了后续修改参数时，各部件的位置关联关系不会失效，调整缸数、缸径、

　　冲程参数时可快速完成结构迭代，适配不同功率等级的径向引擎开发需求。这类结构目前也常被用于小型航模动力、应急便携发电机组的设计中，其紧凑的结构特性也让它在对动力单元体积重量敏感的特种装备领域有较多应用，建模过程中对运动副约束的精准处理，也能直接导入运动仿真模块完成动力学验证，校核不同转速下的活塞侧推力、连杆载荷变化，为后续的零件强度校核、材料选型提供精准的三维数模依据。
