机加工夹持用精密台虎钳结构设计

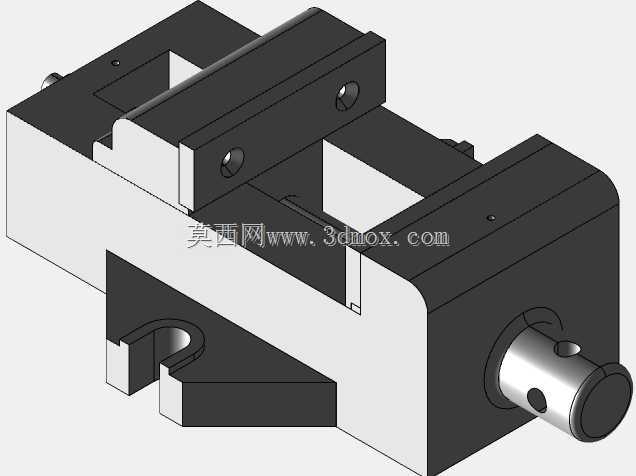

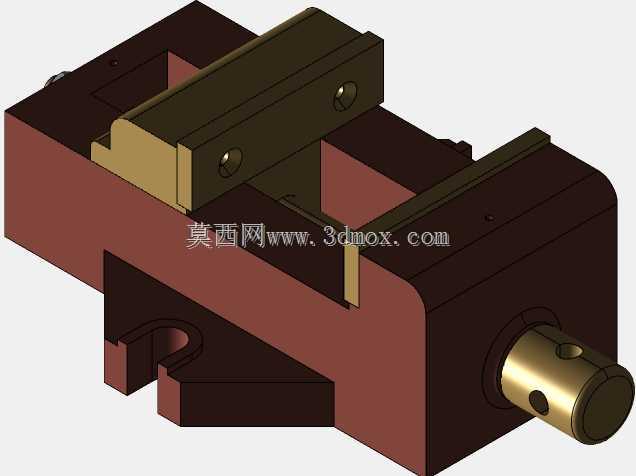

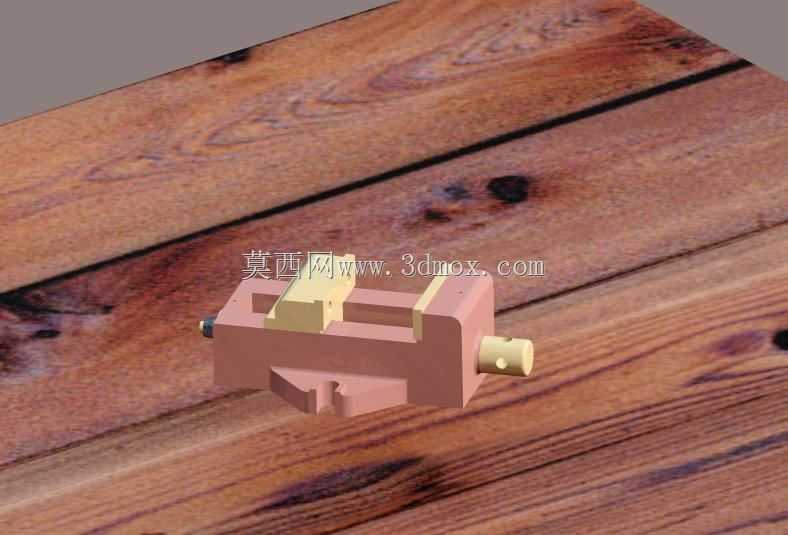

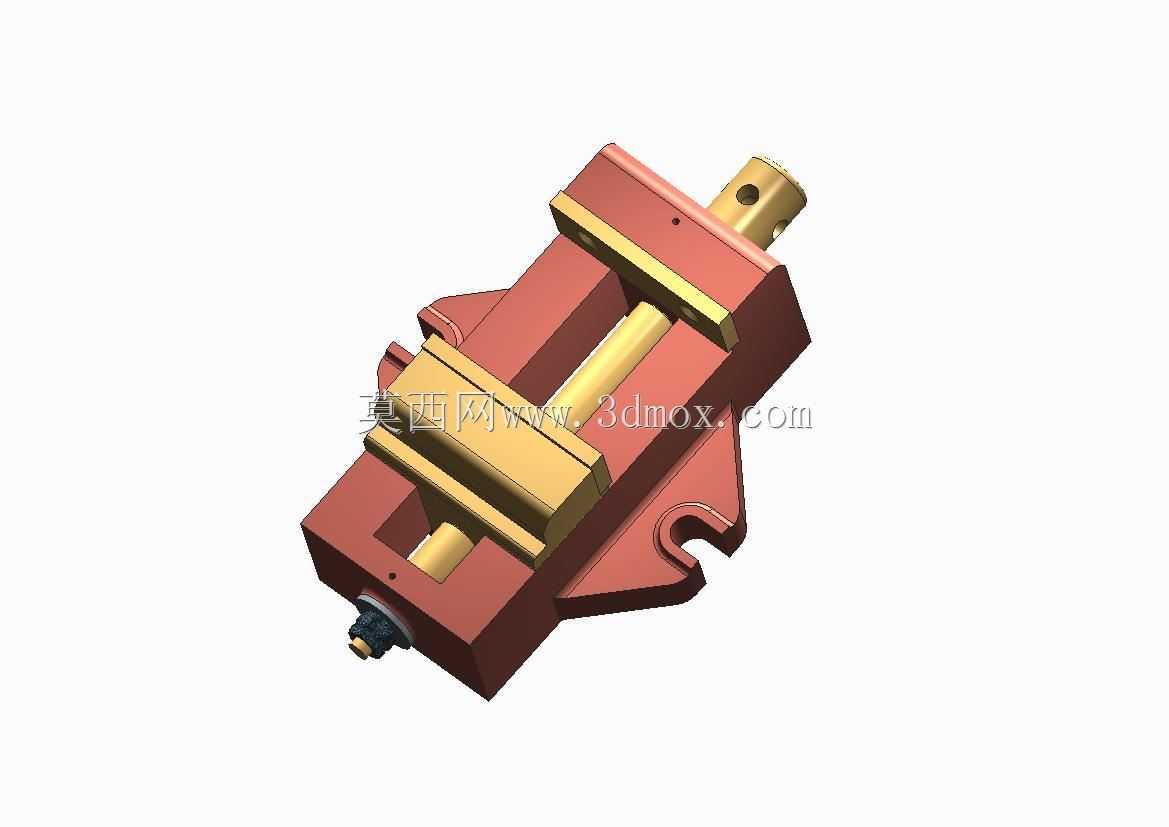

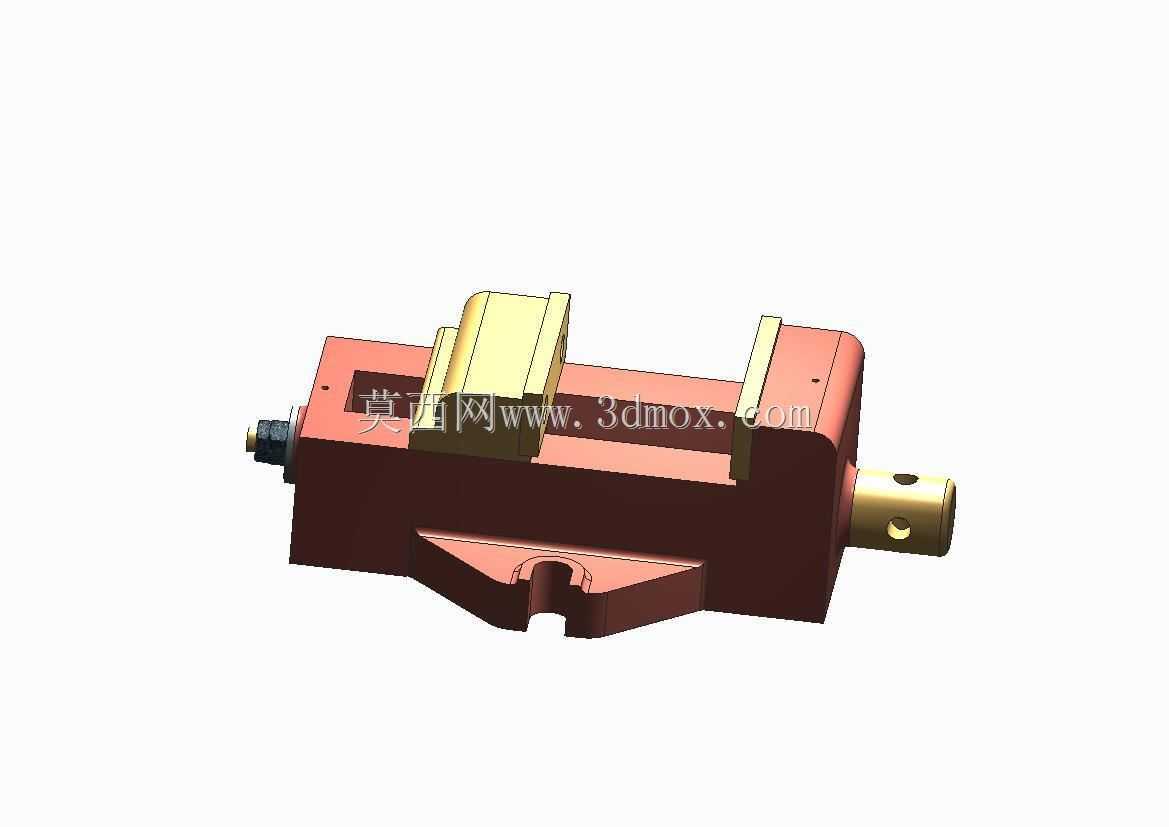

　　在常规机加工、钳工装配、小型零件修配的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，不管是台式钻床的钻孔工位、钳工台的修配工位，还是小型铣床的辅助夹持工位，这类虎钳都承担着固定待加工工件、抵消切削作用力的核心作用，避免工件在加工过程中出现位移、振颤，保障加工精度与作业安全。这款虎钳采用固定钳身搭配活动钳身的经典丝杠传动结构，整体采用铸铁材质作为钳身基体，依靠材料本身的减震特性吸收加工过程中的切削振动，钳身底部设置的安装定位槽可适配工作台T型槽的安装固定需求，安装时可通过螺栓穿过钳身底座的安装孔，将整个虎钳牢牢锁紧在工作台面上，不会在大夹持力作业时出现偏移。从结构设计逻辑来看，活动钳身与固定钳身的配合导轨采用矩形滑动导轨结构，

　　导轨配合面预留了合理的间隙调整余量，长期使用出现磨损后可通过调整塞铁重新恢复配合精度，避免钳口出现上下翘动、左右偏摆的问题；传动丝杠采用梯形螺纹设计，相比普通三角螺纹具备更好的承重能力与自锁性能，转动丝杠带动活动钳身进给时，夹持力可稳定传递到工件表面，不会因为切削振动出现钳口松退的情况。钳口部位设计了可更换的齿形钳口板，通过内六角螺钉固定在钳身的安装槽内，当钳口齿形磨损、夹持力下降时，无需更换整个钳身，仅需拆卸更换钳口板即可恢复夹持性能，大幅降低长期使用的维护成本；钳口的夹持面做了交叉网纹滚齿处理，加持毛坯类工件时可增大接触摩擦力，加持精加工工件时也可搭配软钳口垫片，避免夹伤工件已加工表面。

　　整体结构的尺寸边界适配常规中小型工作台的安装空间，钳身最大张开行程可覆盖常规小型零件的夹持需求，丝杠端部的驱动方头可适配标准加力杆，在需要大夹持力的重切削场景下，可通过加力杆增大输入扭矩，获得足够的夹持锁紧力；钳身尾部的丝杠支撑端设置了耐磨铜套，降低丝杠转动时的磨损量，延长整体结构的使用寿命。在实际使用过程中，这类虎钳不仅可用于金属零件的夹持加工，也可用于小型非金属零件的修配、装配作业，活动钳身的滑动行程全程无卡滞，导轨面的润滑注油孔设置在钳身侧面，日常维护时可直接注入润滑油保养滑动副，无需拆解整体结构。
