丰田86双门运动轿跑外观曲面结构

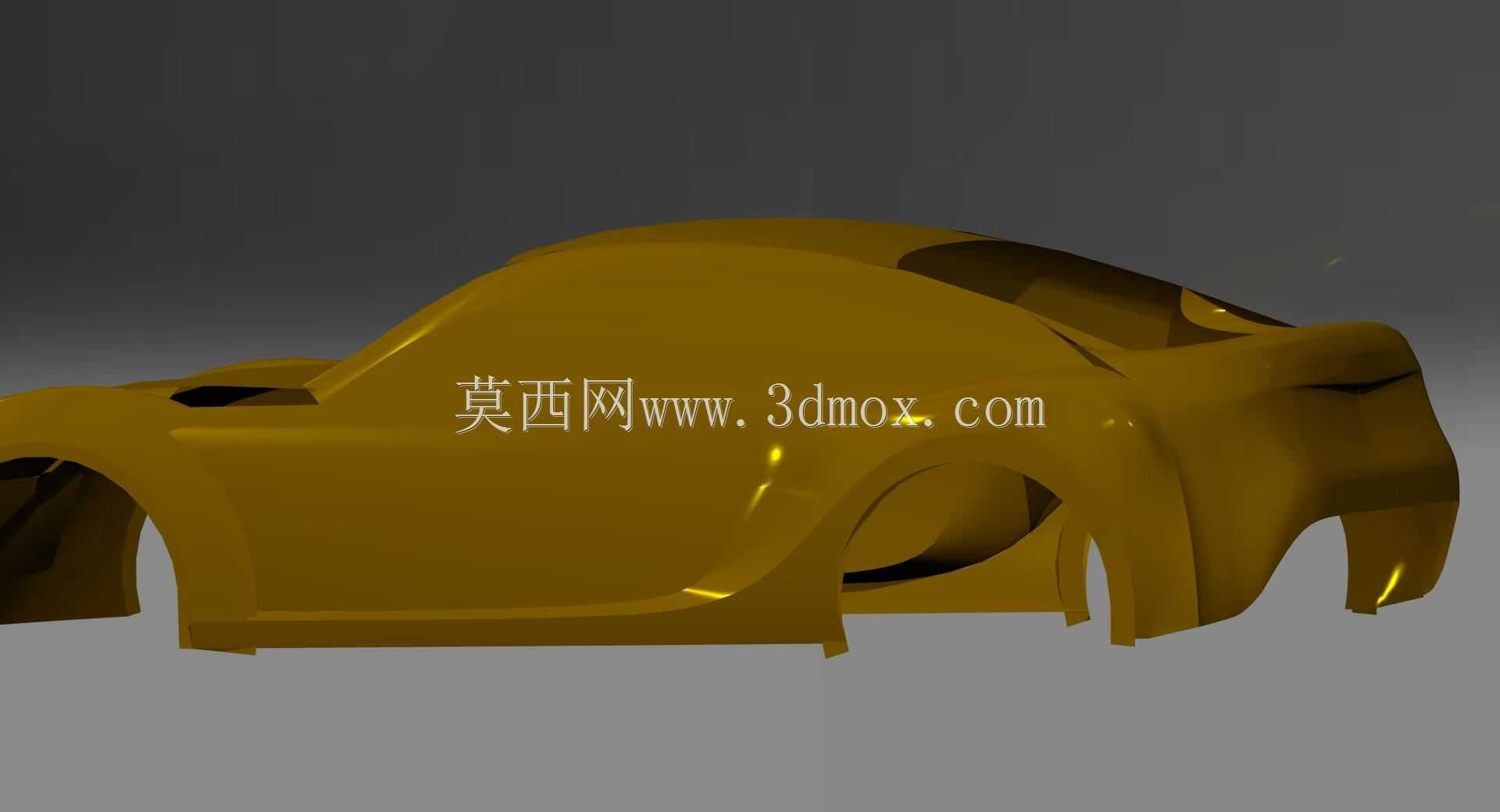

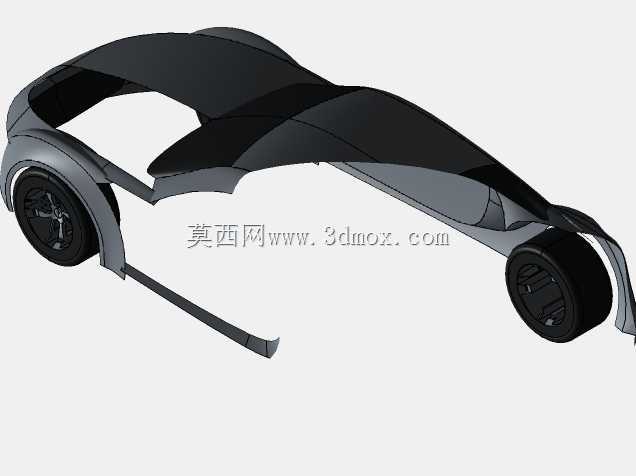

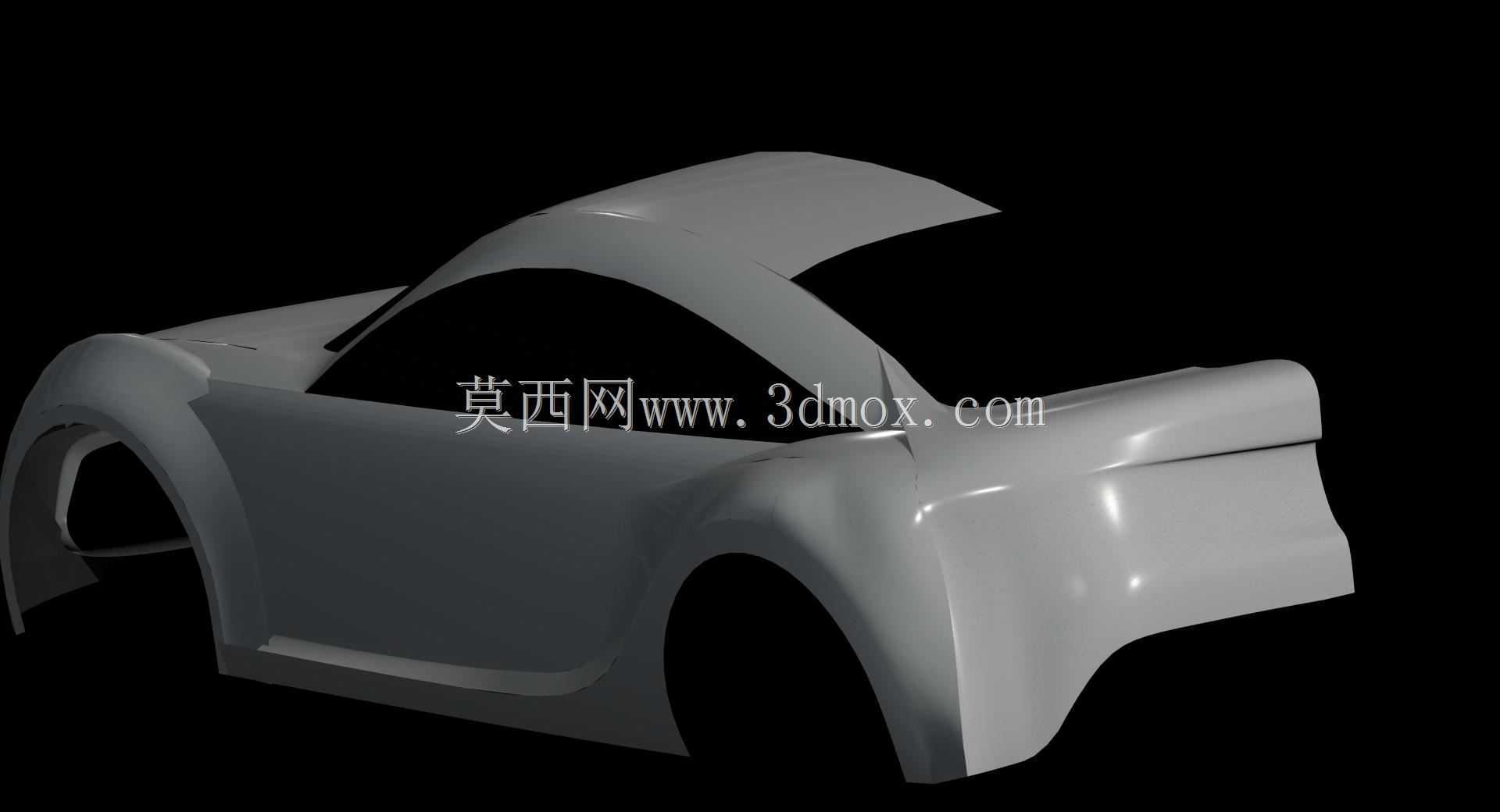

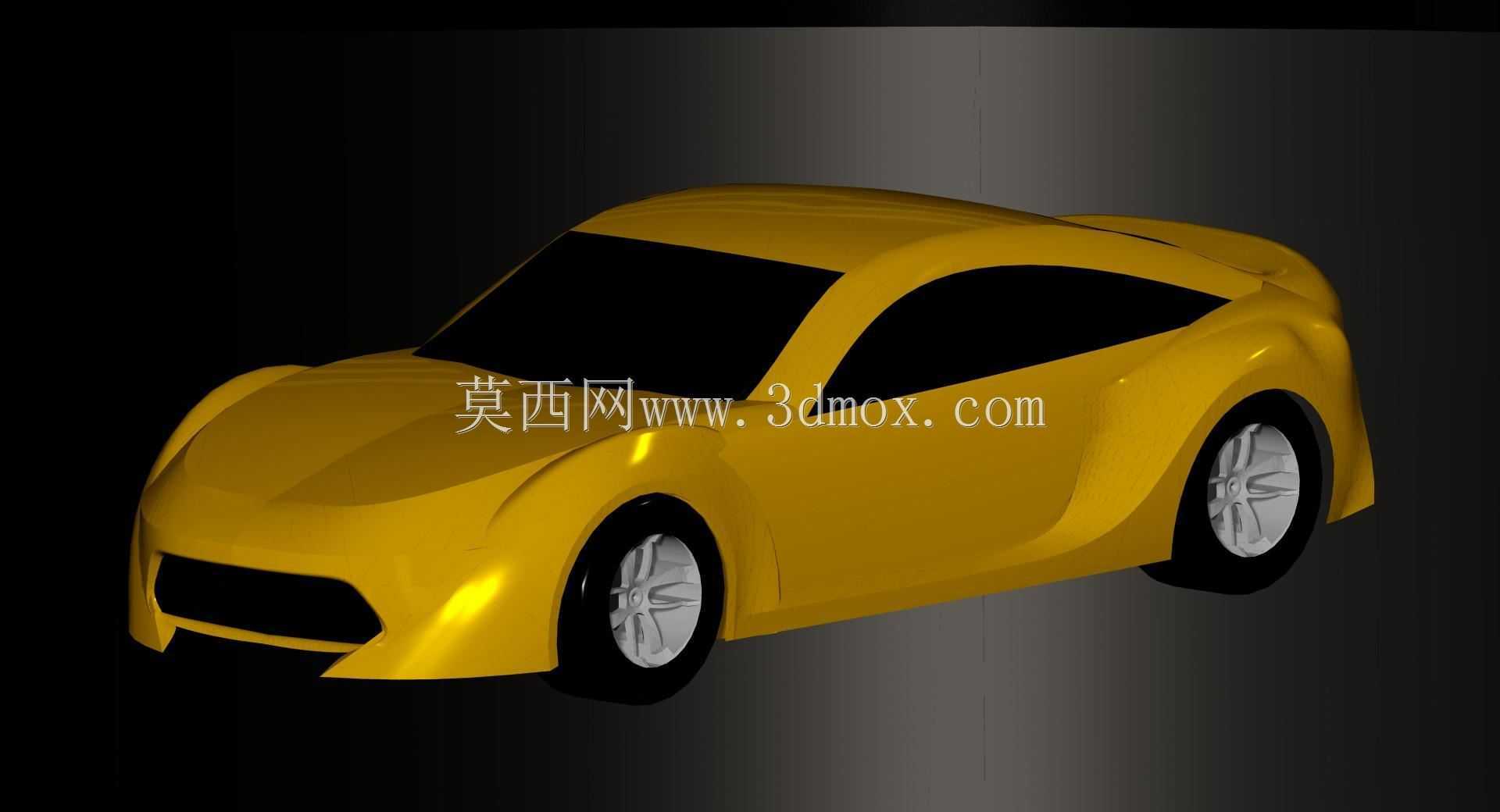

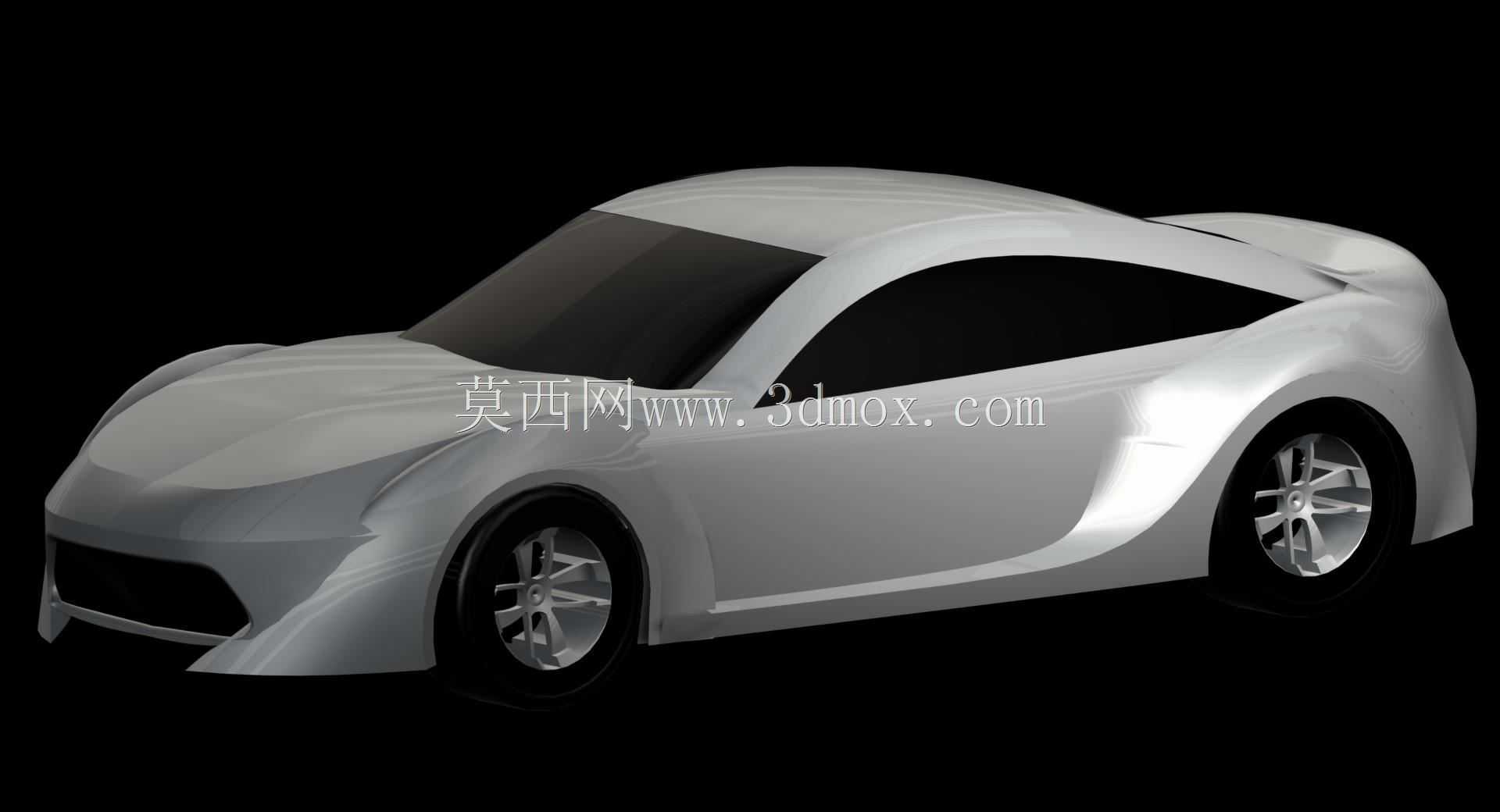

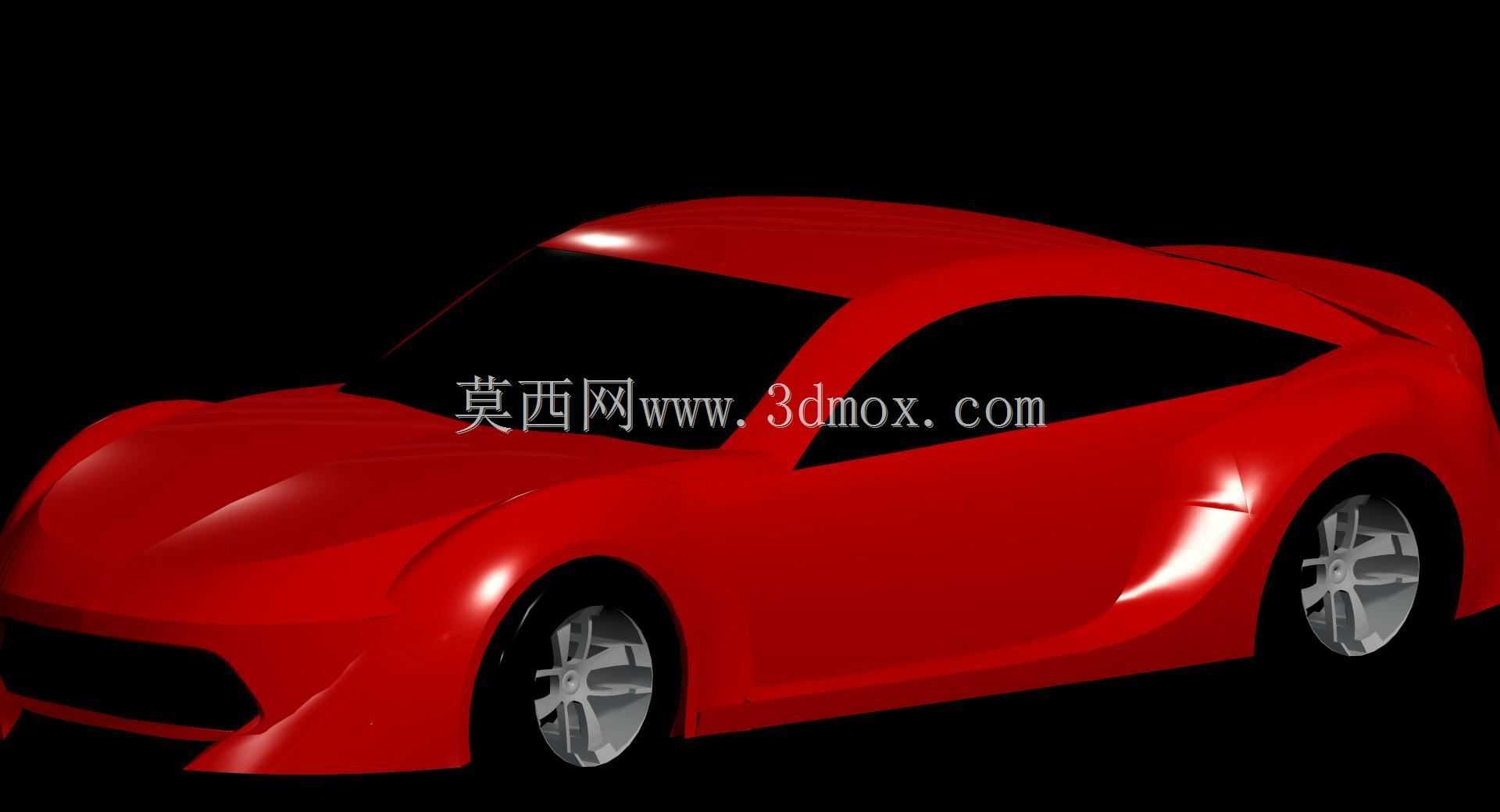

　　这款双门运动轿跑的曲面建模，完全围绕前置后驱运动车型的布局逻辑展开，建模过程中优先锁定了整车的硬点边界：轴距控制在2570mm级别，整车宽度控制在1775mm，车高压缩至1285mm，短前后悬的比例设定直接服务于53:47的前后轴荷分配目标，所有外曲面的走势都要和底盘硬点、轮包空间做匹配校核。前脸部分的低趴进气曲面，并非单纯追求视觉效果，建模时预留了中冷器、散热水箱的安装纵深，前杠下方的扰流唇曲面角度经过反复调整，要保证高速行驶时车头下压力足够，同时不会因为过低的接近角影响日常道路通行。侧面曲面是整个建模的核心难点，双门车型的车门长度比常规四门车型长出220mm，建模时既要保证车门外板的曲面曲率连续，避免冲压成型时出现面畸变，

　　还要给车门内部的玻璃升降机构、侧防撞梁、门锁总成预留足够的安装空间，翼子板处的轮拱曲面做了外扩处理，刚好容纳17寸运动轮毂与215宽度的轮胎，轮拱和轮胎之间的间隙按照满载工况预留了两指的缓冲空间，避免颠簸路况下轮胎与轮拱发生干涉。车尾的一体式尾翼并非装饰件，曲面的上翘角度经过空气动力学逻辑校核，高速行驶时能为后轮提供额外下压力，尾灯的安装曲面和尾门曲面做了G2连续处理，保证装配后缝隙均匀，后杠下方的扩散器曲面造型，兼顾了底盘气流导出与排气尾段的布置空间。整个外表面的曲面拆分完全遵循量产车的冲压工艺要求，所有覆盖件的曲面拔模角度都控制在3度以上，避免冲压脱模时出现粘模问题，曲面之间的过渡圆角半径根据覆盖件的位置做了差异化设定：

　　外露的主外观面圆角半径控制在2-3mm，既保证光影流动的运动感，又不会因为圆角过大显得臃肿；靠近底盘、轮拱的非主视面圆角适当放大，减少行驶过程中碎石击打造成的漆面损伤。建模过程中同步做了装配间隙的预留，所有相邻覆盖件之间的缝隙按照量产车的3.5mm标准设定，保证后续拆件做结构设计时，不需要再反复调整外曲面的边界。车窗曲面的倾斜角度也做了工程层面的校核，前风挡的倾斜角度在28度左右，兼顾风阻系数与驾驶员前方视野，侧窗的曲面弧度和车门曲面完全贴合，玻璃升降过程中不会出现卡滞，A柱的三角窗位置做了视野盲区的优化，曲面角度调整后能减少驾驶员侧前方的视野遮挡。
