角式法兰连接止回阀结构设计

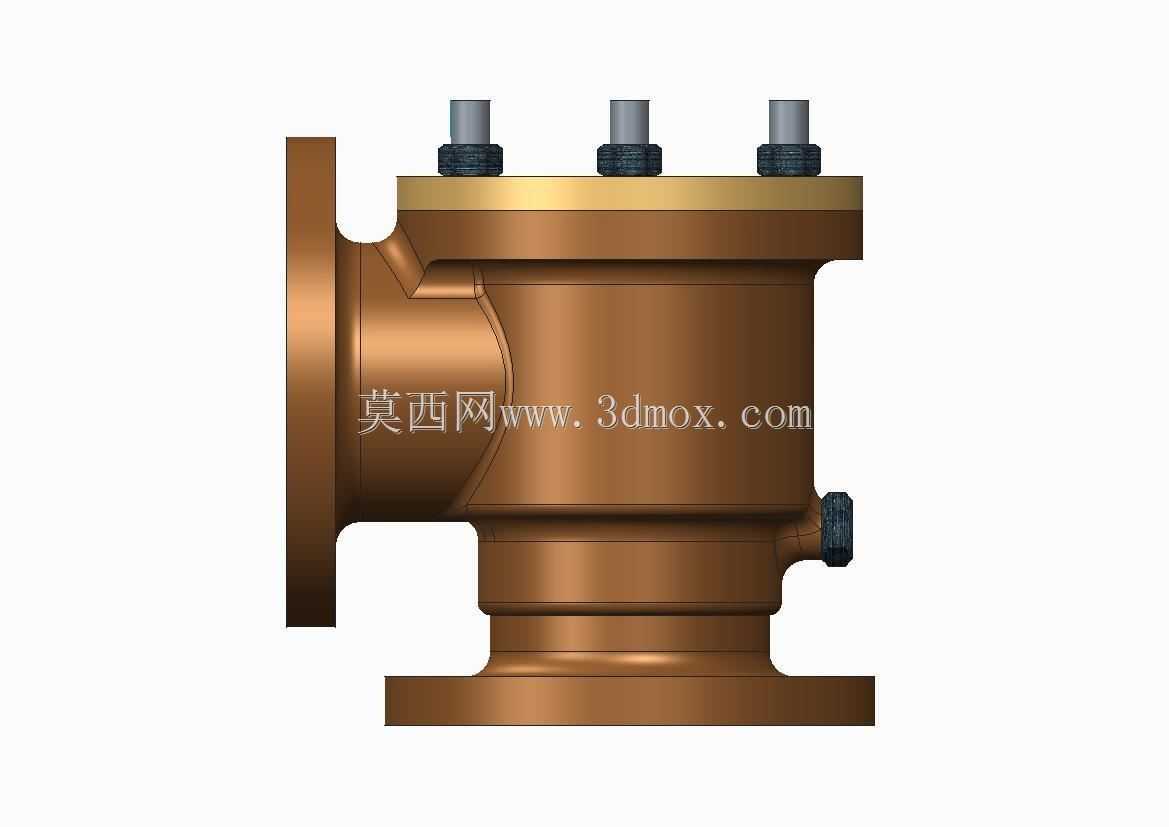

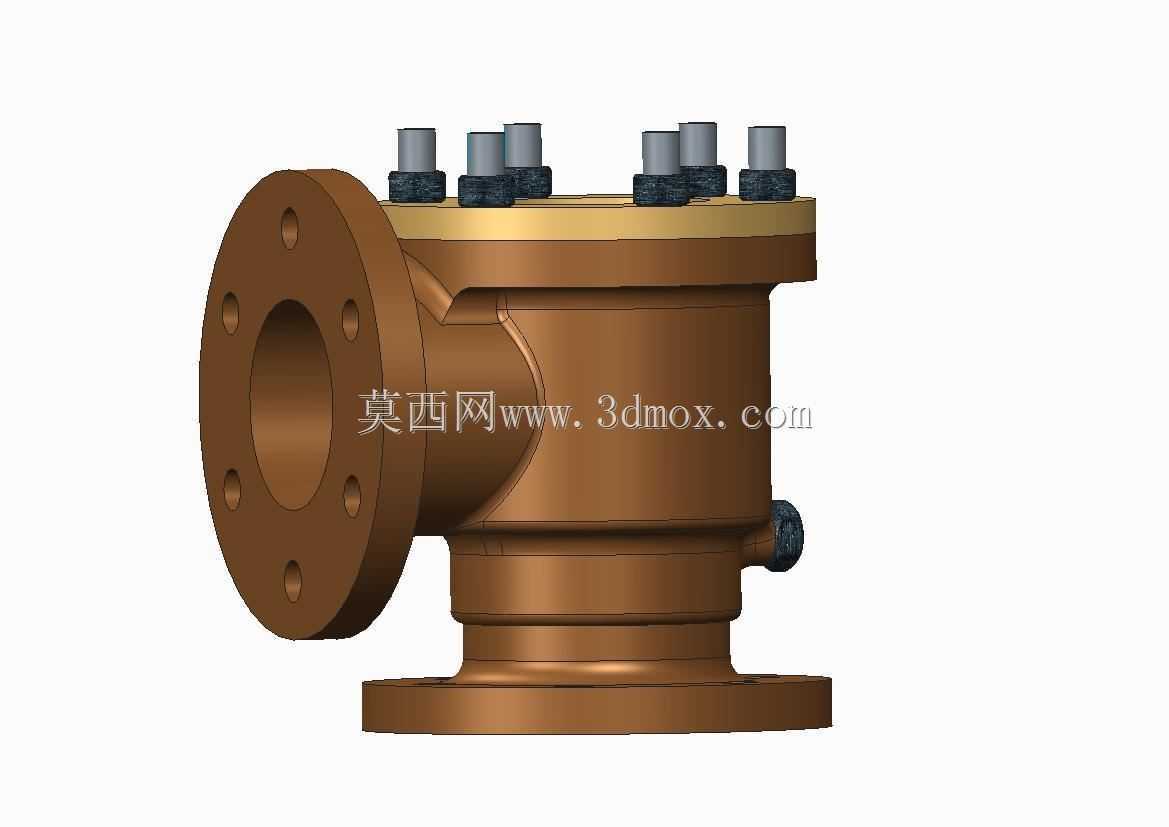

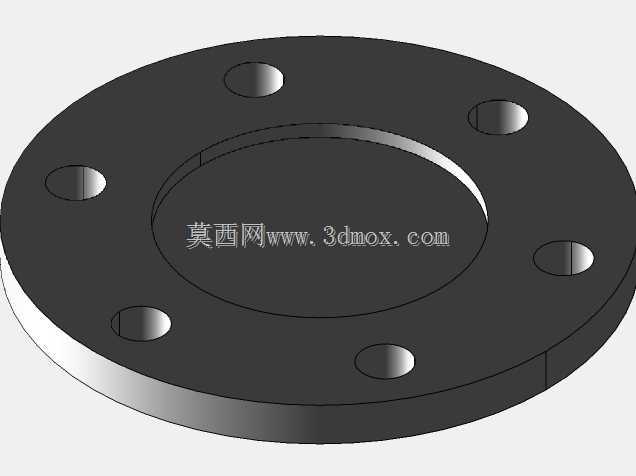

　　这款角式结构的止回阀，主要应用在需要改变管路流向同时实现介质单向导通的工业管路场景中，常见于给排水系统、暖通循环管路、低压流体输送管线以及小型化工介质输送环节，用来避免管路内介质倒流引发的设备叶轮反转、介质回流污染、管路水锤冲击等实际工程问题。从结构设计逻辑来看，阀体采用角式90度转向布局，相比直通式止回阀可以直接适配垂直与水平管路的转角连接需求，减少管路中额外弯头配件的使用，降低管路整体的流阻损失与安装空间占用。阀体上下端与侧端均采用法兰连接结构，法兰盘上预留均匀分布的螺栓通孔，安装时可以通过配套螺栓与对应通径的管路法兰紧密对接，法兰密封面可根据实际工况选配密封垫片，保证连接位置的耐压密封性能。

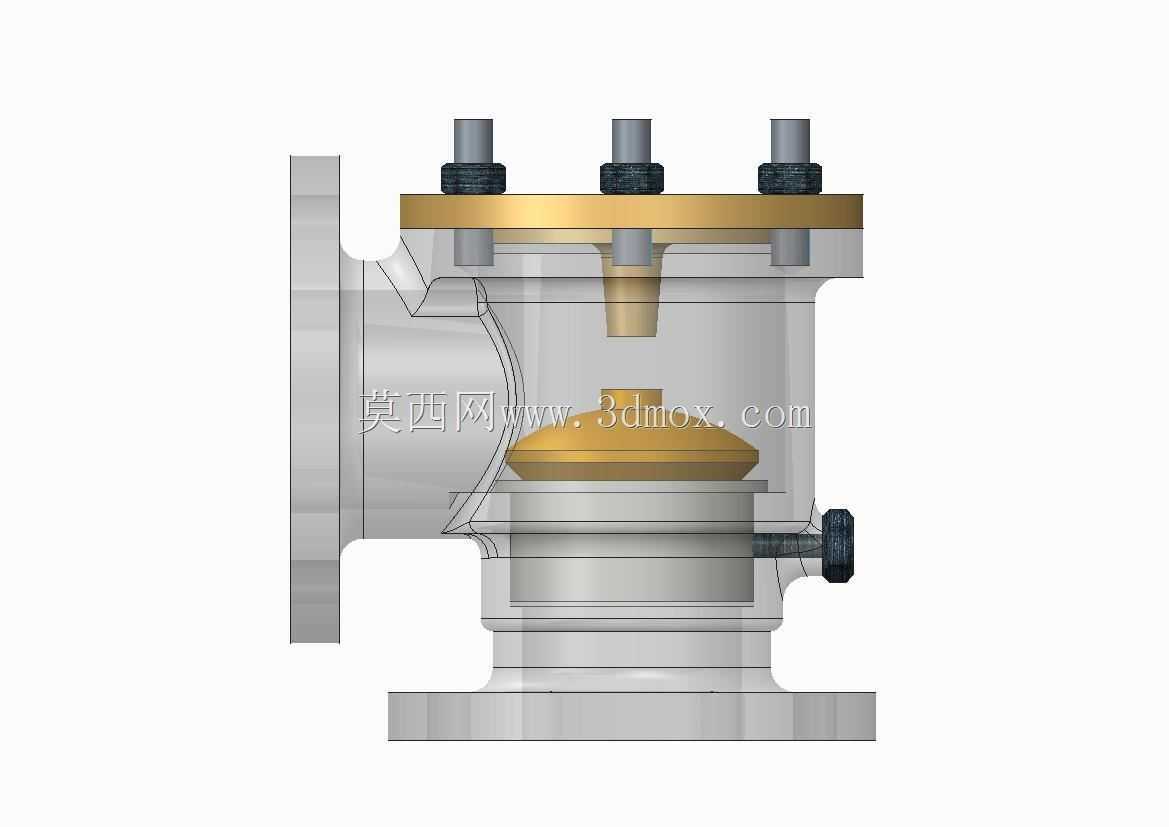

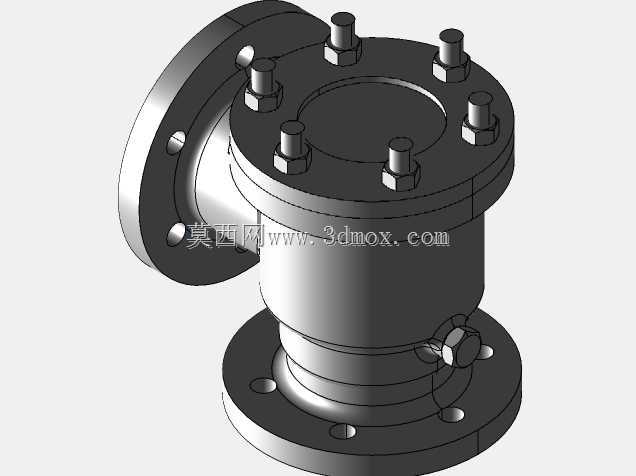

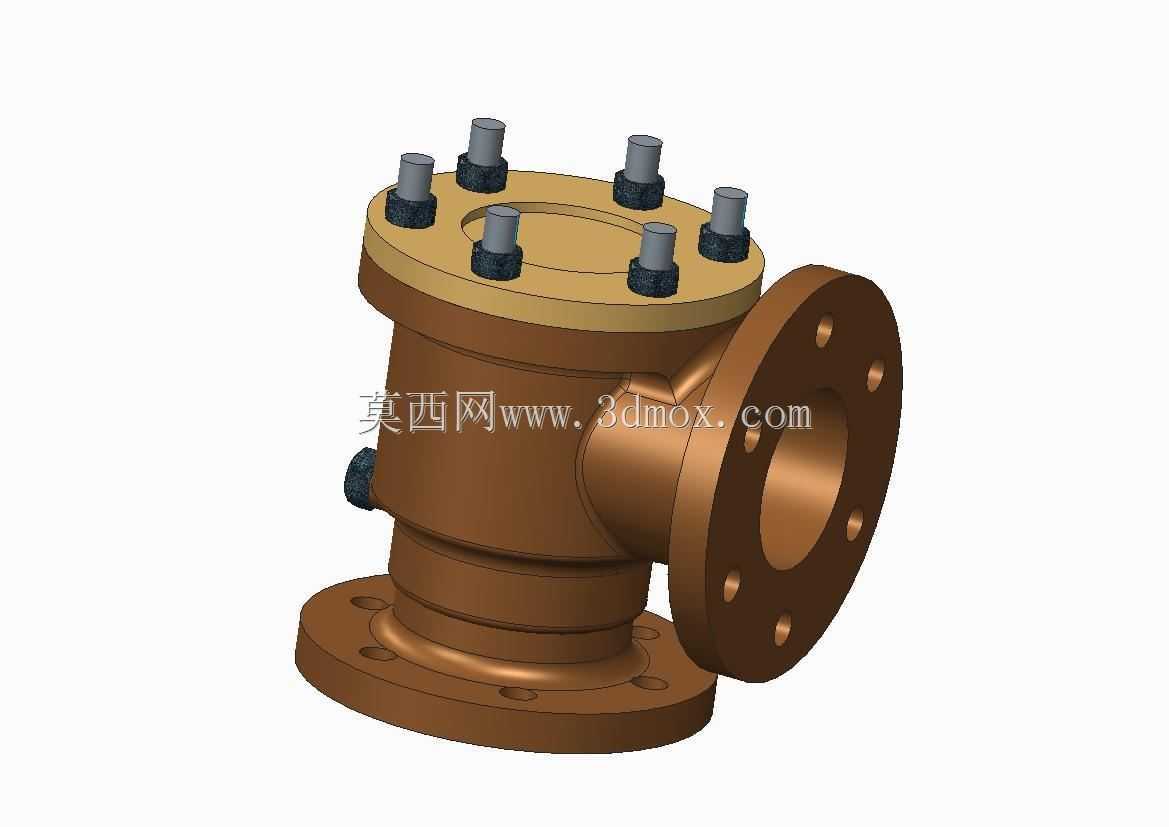

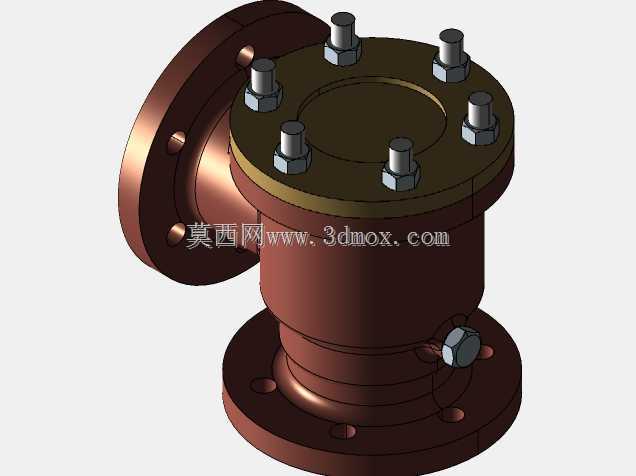

　　阀体顶部采用压盖加均布螺栓的紧固结构，将内部的阀瓣、密封组件牢牢压合在阀腔内部，顶部的多组螺栓均匀分布在压盖圆周位置，紧固时可以对称施加扭矩，避免压盖偏斜导致的密封失效，同时这种顶部可拆卸的结构也方便后期对内部阀瓣、密封件进行检修更换，无需将整个阀体从管路上完全拆卸。阀体侧面预留的小型堵头结构，可作为管路排气、泄压或者压力检测的外接接口，适配不同现场的工况检测需求。从尺寸边界来看，这款止回阀的三个法兰端面均为标准法兰尺寸，安装时需要预留的操作空间要覆盖阀体本身的轮廓尺寸，同时要留出顶部螺栓拆装的扳手操作空间，侧端法兰与底部法兰的轴线垂直，选型时需要核对管路转角位置的通径匹配度，确认法兰螺栓孔的分布圆直径与现场管路法兰一致。

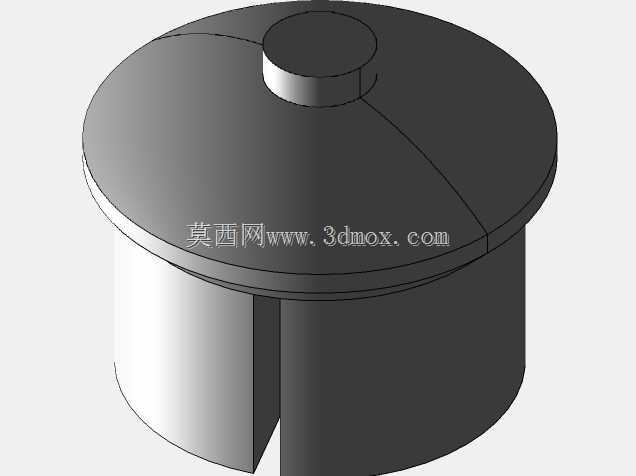

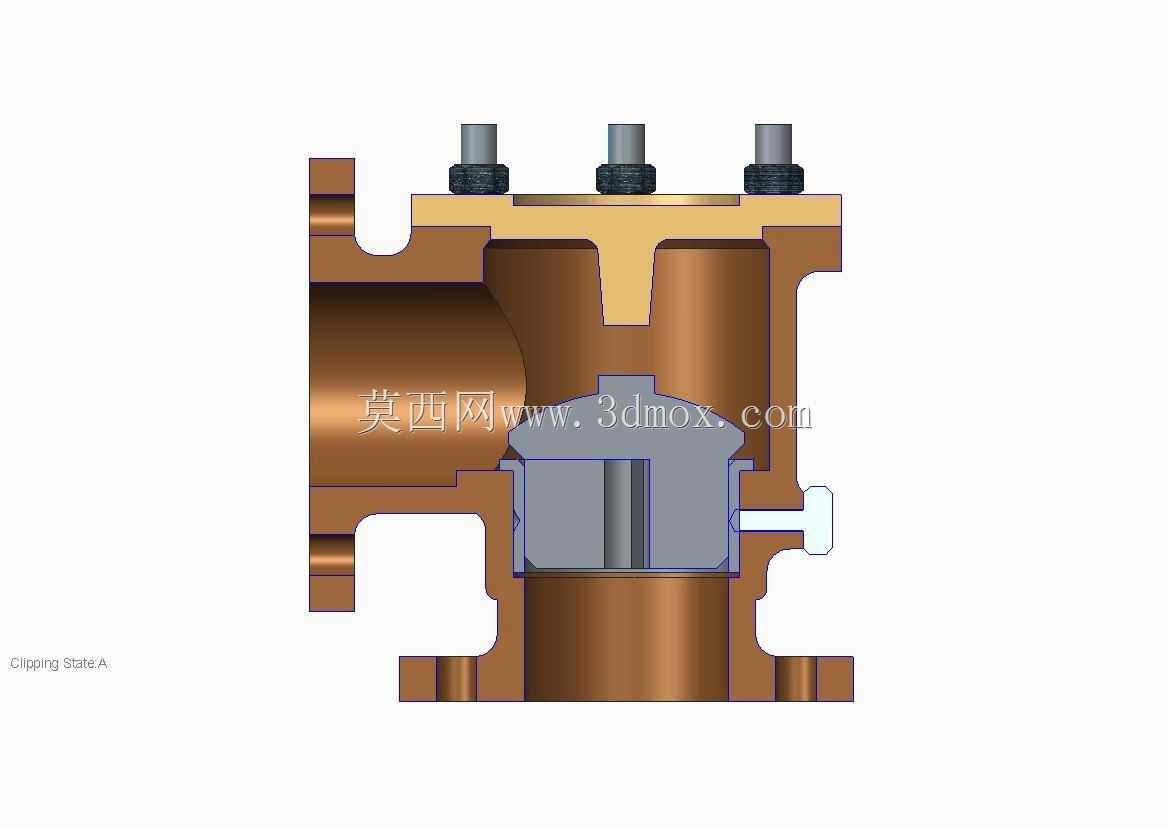

　　模型所有结构尺寸均按照实际加工尺寸做全约束设计，阀腔内部的流道做了圆弧过渡处理，减少介质流经转角位置的湍流扰动，降低流阻的同时也能减少介质内杂质在阀腔内部的沉积。阀瓣的启闭行程做了限位设计，避免介质正向流通时阀瓣开启过度卡滞，也能保证介质逆流时阀瓣可以快速回落密封，实现可靠的逆流阻断功能。阀体采用铜质材质的设计选型，也让这款止回阀可以适配部分有弱腐蚀介质的输送场景，同时铜材质的切削加工性能较好，后期小批量加工时的工艺难度更低，密封面的加工精度更容易得到保证。
