适配键盘安装的紧凑型H档换挡操作装置

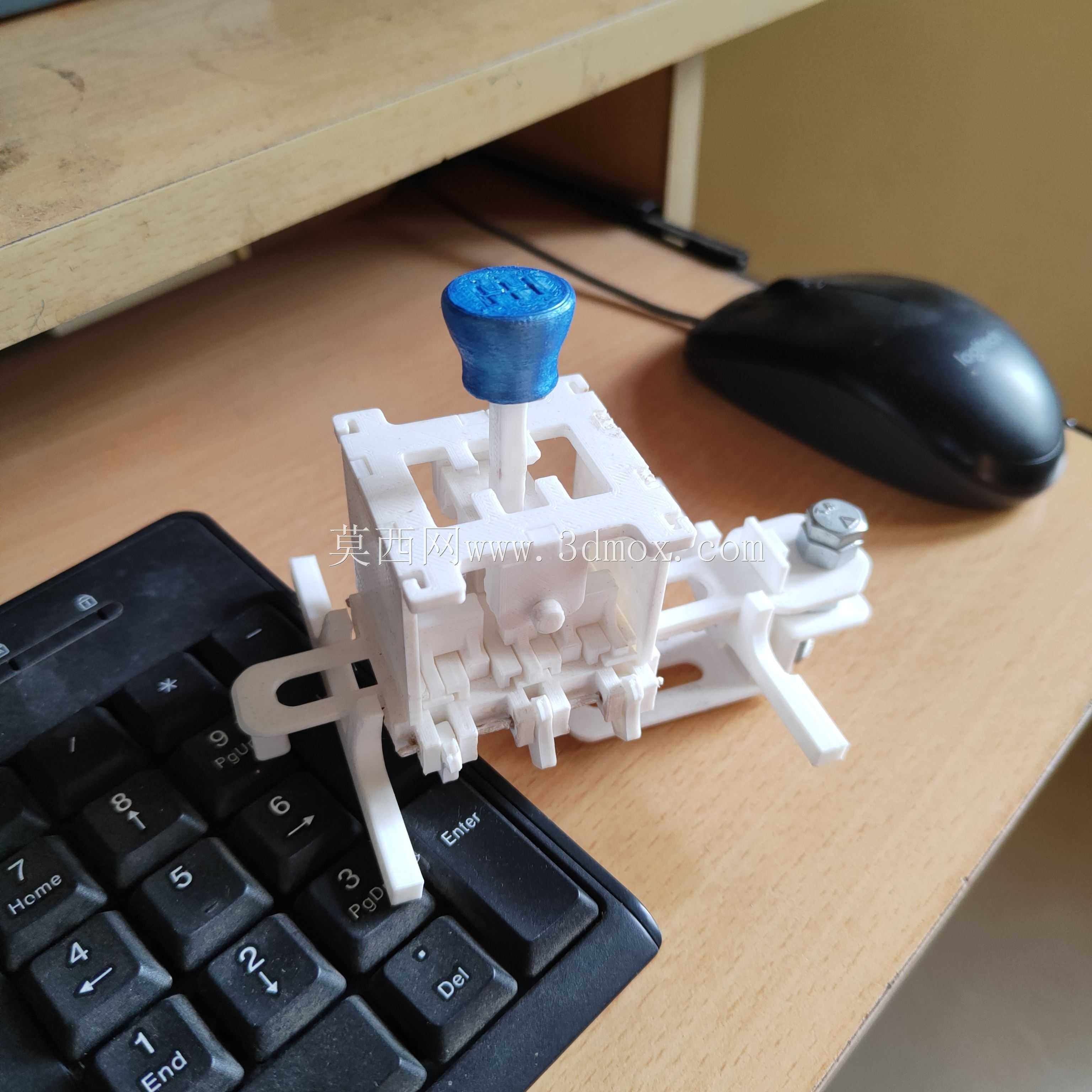

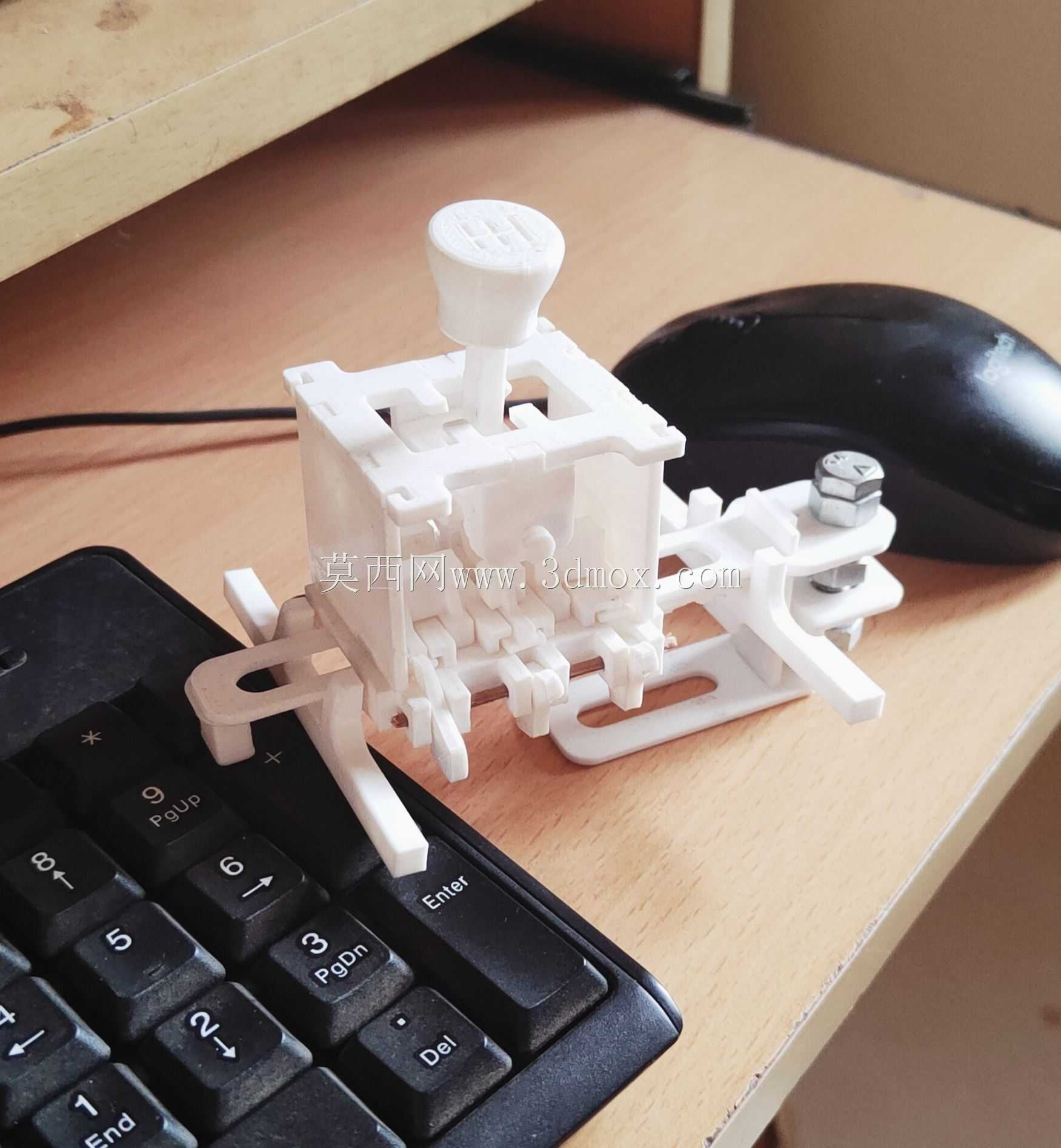

　　这款适配标准键盘布局的紧凑型H档换挡装置，主要面向桌面级赛车模拟驾驶场景设计，可直接卡装在常规全尺寸、87键等主流键盘的边缘区域，无需额外占用桌面独立摆放空间，也不需要额外打孔、粘贴固定，依靠自身卡扣结构即可实现与键盘本体的稳定连接，拆装过程不会对键盘外壳、键帽造成刮损。从结构设计逻辑来看，装置整体参照真实手动变速器的H型换挡槽位逻辑做等比例缩小，换挡杆的活动行程控制在15mm范围内，既保留了真实手动挡换挡时的档位吸入感与档位限位反馈，又不会因为行程过长触碰到键盘周边的鼠标、桌面摆件等物品，整体外轮廓尺寸控制在85mm×70mm×65mm区间，安装时仅需将底部的两个定位卡扣卡在键盘下沿与桌面的间隙处，

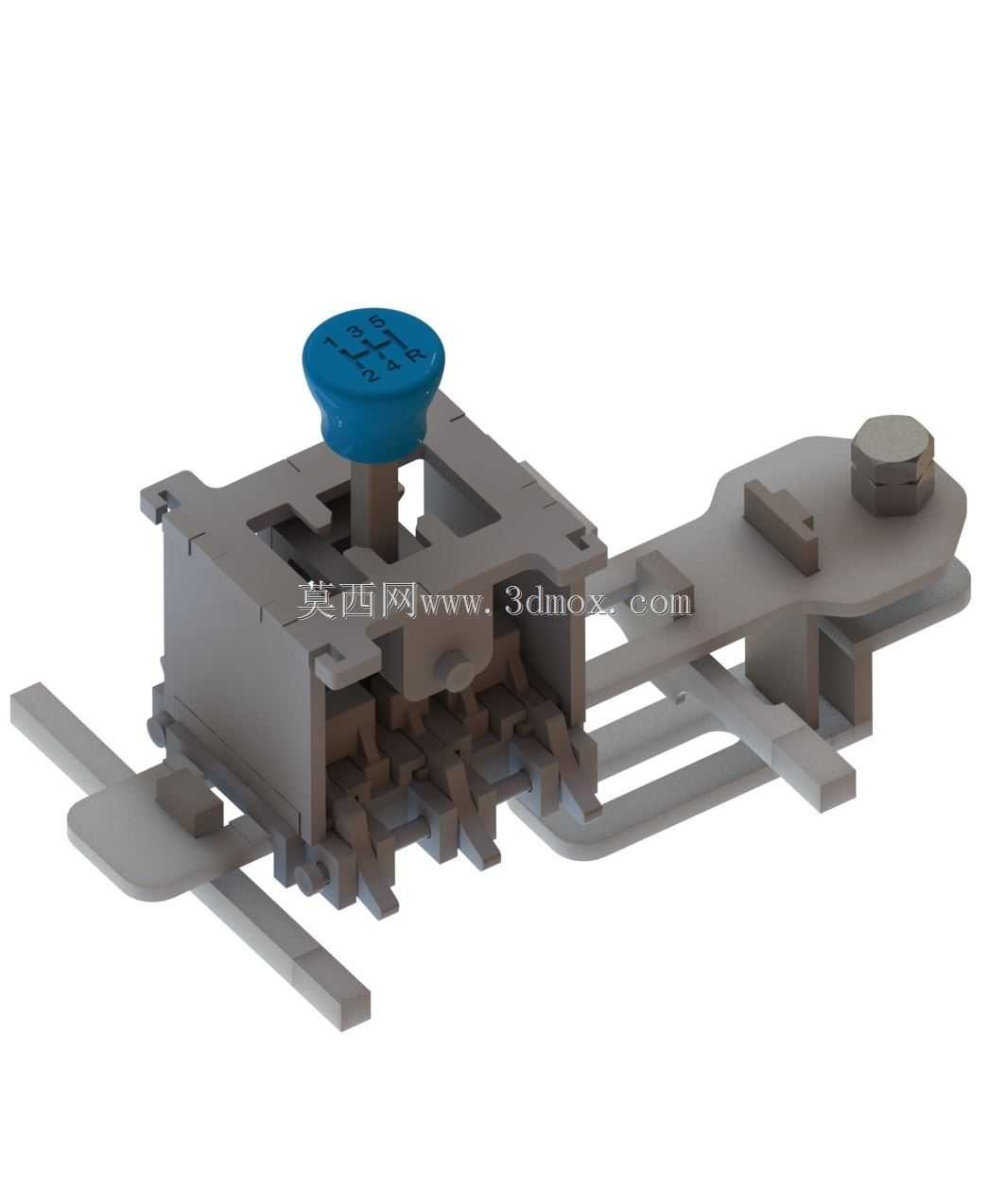

　　侧边的限位支脚贴合键盘侧边外壳即可完成固定，安装后换挡操作时的横向、纵向受力可直接通过卡扣传递到键盘本体，不会出现装置移位、松脱的问题。装置的核心换挡槽位采用框架式一体结构设计，各档位的定位凸点做了0.3mm的凸起处理，换挡杆滑动经过凸点时会产生清晰的段落反馈，模拟真实变速箱同步器啮合后的档位锁定感，换挡杆顶部的握头做了符合手指握持弧度的内凹处理，直径控制在18mm，单指即可完成全部换挡操作，操作力度设置在15N左右，长时间操作不会出现手指酸痛的问题。考虑到桌面级使用的轻量化需求，整个装置除了档位定位用的小型金属弹性件之外，其余结构件均可采用3D打印工艺制作，打印层厚设置在0.2mm即可满足结构强度要求，各活动部件的装配间隙预留0.

　　15mm，打印完成后仅需去除支撑毛刺即可直接装配，不需要额外做打磨、粘接等后处理。在实际使用场景中，该装置可配合键盘按键映射软件，将各个档位的触发位置对应到键盘上的对应按键，换挡杆拨动到对应档位时，装置底部的触发压块会按下对应的键盘按键，实现模拟驾驶中的档位切换操作，相比单独购买的专业模拟换挡外设，该装置不需要额外连接USB接口，也不需要安装独立驱动，依托键盘本身的输入功能即可完成信号传输，适配所有支持键盘自定义按键映射的赛车模拟类软件。结构设计上特意规避了键盘常用按键区域，安装位置选在键盘右侧数字小键盘与主键盘区之间的边缘区域，不会影响正常的键盘打字输入，日常不需要拆卸，换挡装置的底部支脚做了加高处理，不会压到键盘的键帽，

　　误触概率控制在极低水平。装置的档位布局严格遵循民用手动变速箱的常规H档布局，左上为1档、左下为2档、中上为3档、中下为4档、右上为5档、右下为倒档，符合多数驾驶员的操作肌肉记忆，不需要额外适应操作逻辑。考虑到不同键盘的边缘厚度存在差异，装置的固定卡扣做了2-5mm的间隙调节范围，可适配边缘厚度在2mm到5mm之间的绝大多数薄膜键盘、机械键盘的外壳，卡扣接触键盘的位置做了圆角处理，不会刮花键盘的外壳涂层。整个装置的活动部件没有采用复杂的齿轮传动结构，而是采用滑槽加弹性定位销的结构，运动过程中没有多余的传动间隙，换挡响应延迟控制在键盘本身的按键触发响应范围内，完全满足模拟驾驶的操作响应要求。
