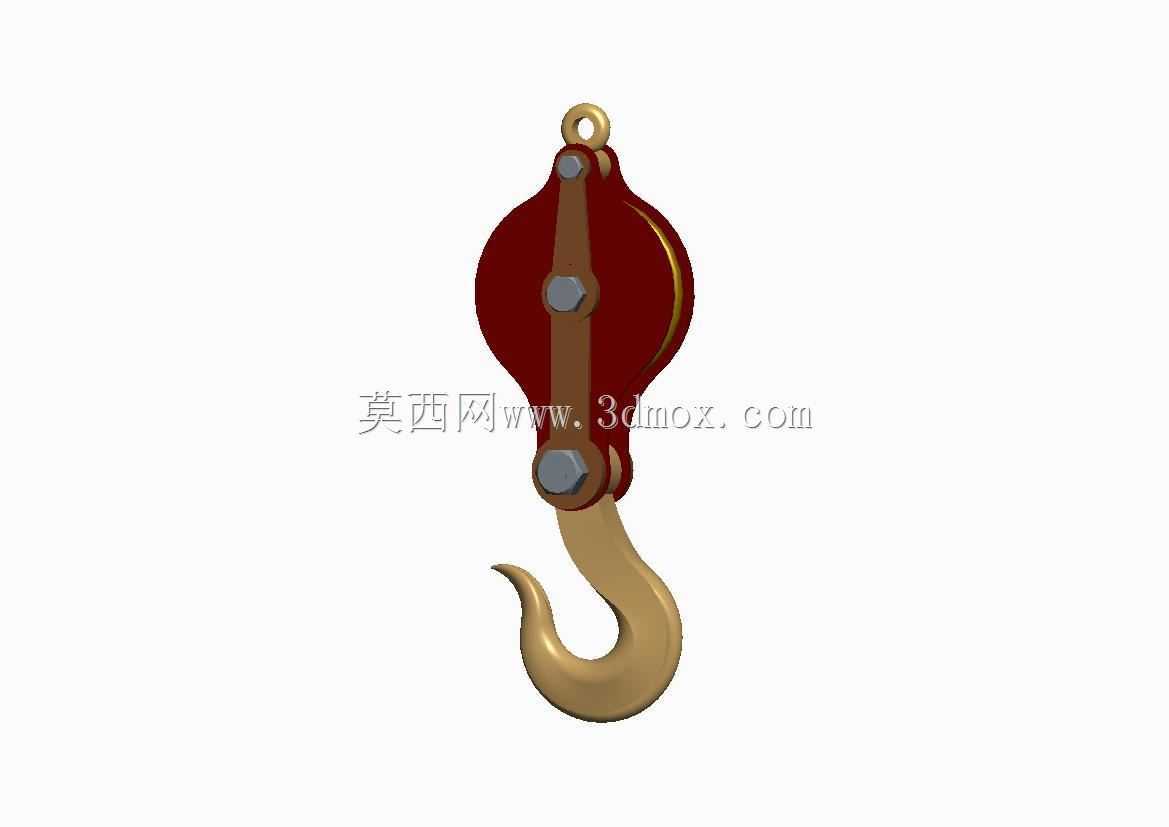

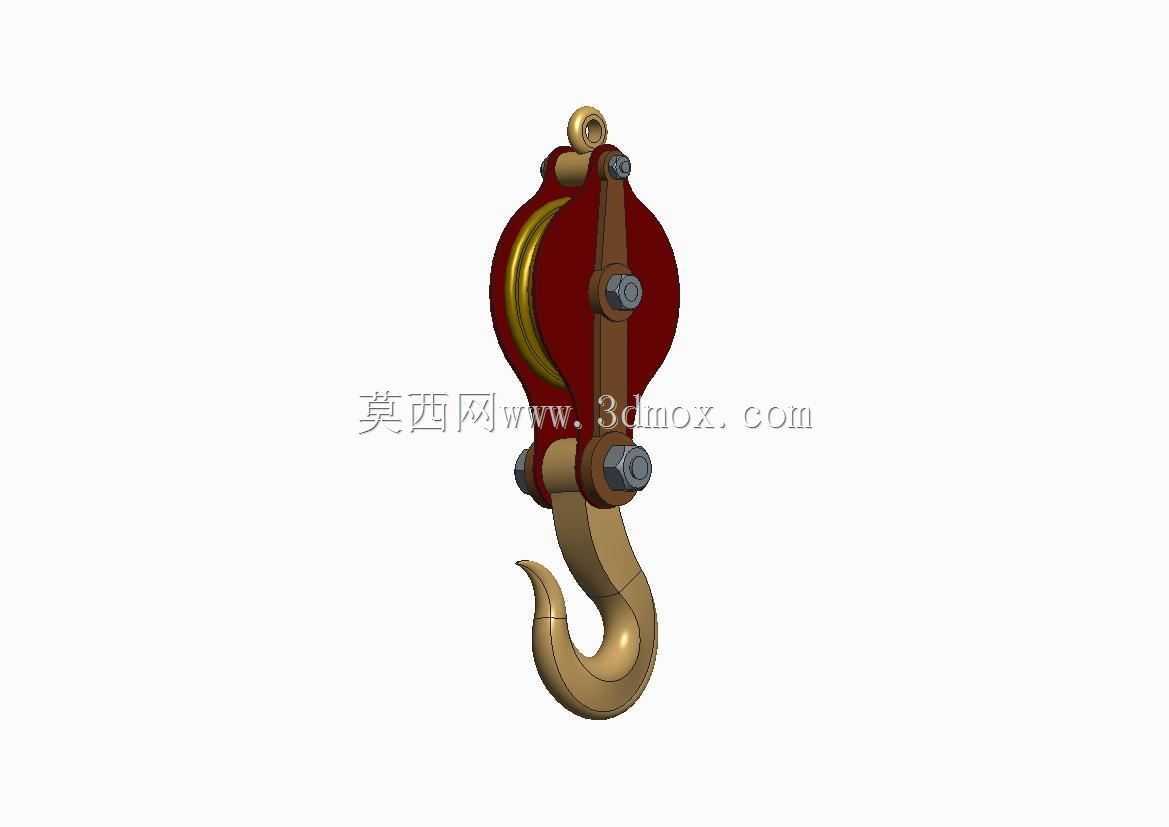

带滑轮组结构的起重吊装吊钩组件

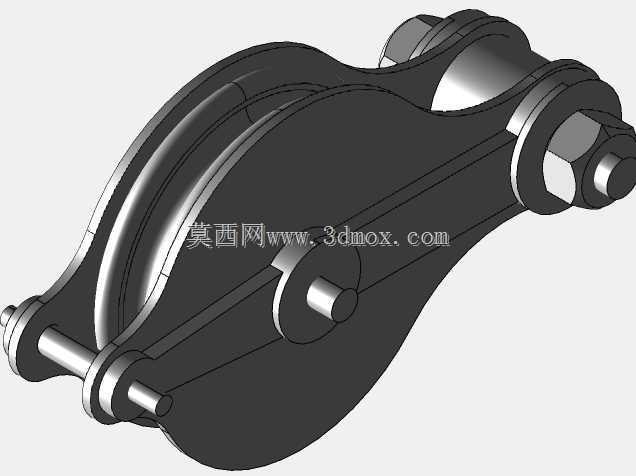

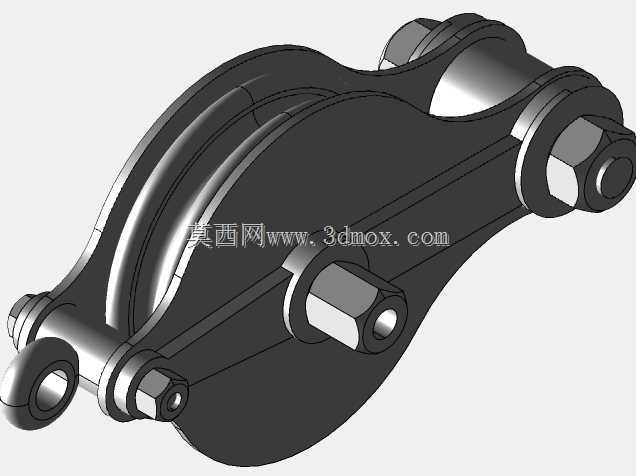

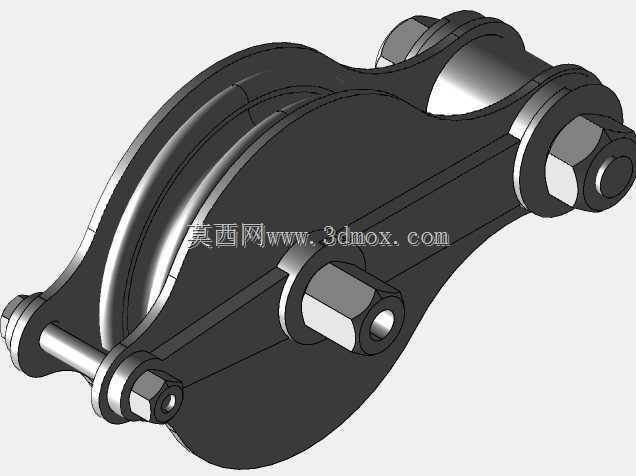

　　作为起重作业里直接承接吊重载荷的终端执行部件，这类带滑轮组的吊钩组件，常配套在桥式起重机、门式起重机、流动式起重机的起升机构末端，也可搭配手动葫芦、电动葫芦用于车间重型工件转运、港口货箱吊装、基建现场钢筋构件与设备移位等场景，是所有垂直起重作业里不可或缺的受力连接件。从结构设计逻辑来看，整个组件采用滑轮架与吊钩分体铰接的布局，上部滑轮腔内置定滑轮组，可根据额定起重量匹配对应数量的滑轮片，配合钢丝绳穿绕实现起升载荷的分流，降低单根钢丝绳的受力负荷，同时滑轮架两侧采用加厚夹板通过螺栓副锁紧固定，既保证滑轮转动的同轴度，也能在长期受交变载荷时避免架体开焊变形。下部吊钩通过推力轴承与横梁铰接在滑轮架下端，可实现360度水平回转，

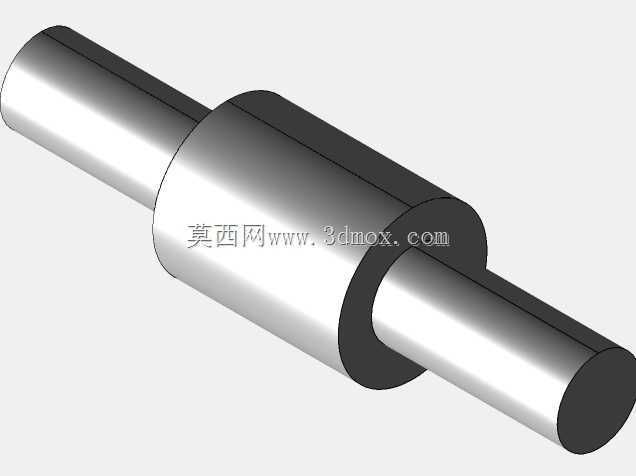

　　方便作业人员调整吊物朝向，吊钩钩头位置设置防脱卡榫的安装位，避免吊装过程中吊索从钩口滑脱引发安全事故。设计阶段需要重点把控几个安装边界与尺寸逻辑：滑轮的绳槽半径要匹配常用钢丝绳直径，绳槽深度需保证钢丝绳不会在受力偏斜时脱出轮槽，两侧夹板的外侧间距要小于起重机起升机构的导绳器开口宽度，避免起升过程中架体卡滞；吊钩的钩身开口尺寸、钩柄直径要与额定起重量匹配，钩头的弯曲曲率要符合起重吊具的受力分布要求，避免应力集中在钩颈位置引发断裂。所有装配位置的销轴都设置了轴向定位结构，防止作业过程中销轴窜动脱落，滑轮内置的滑动轴承或滚动轴承要保证转动顺畅，减少钢丝绳与轮槽的滑动磨损，整个组件的重心要与上部吊点的中心线重合，避免起吊重物时出现组件自转、

　　吊物倾斜的问题。建模过程中所有配合面都做了完全约束，滑轮与销轴的转动配合、吊钩与横梁的铰接配合都预留了合理的装配间隙，既符合实际加工装配的公差要求，也能直接用于后续的工程图导出、受力仿真分析，给起重设备的整机配套、吊具的选型校核提供准确的三维参考依据。
