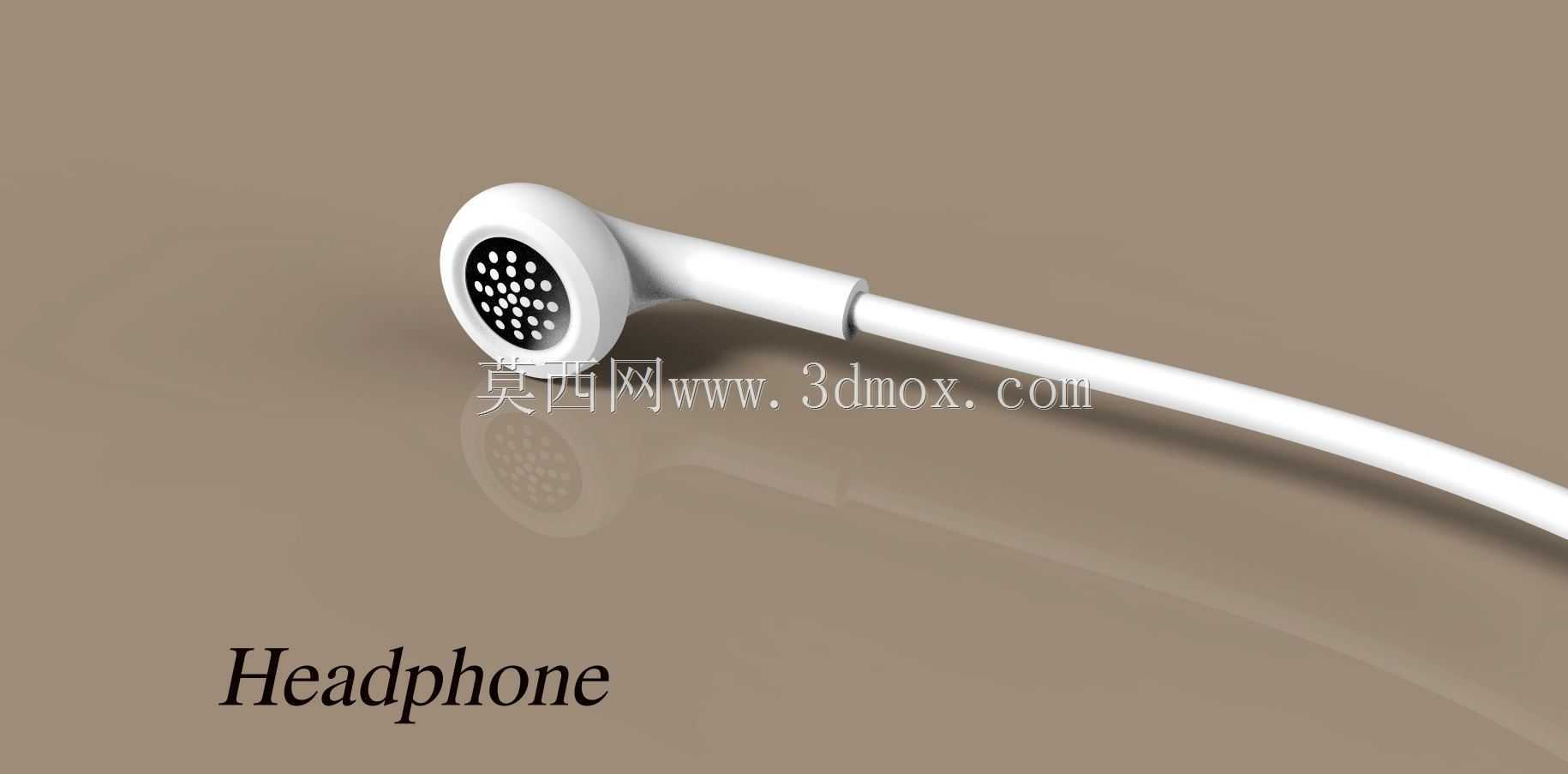

半入耳式有线耳机结构设计方案

　　这款半入耳式有线耳机的结构设计，首先围绕日常佩戴的人机适配性展开，耳塞腔体采用贴合人体耳甲腔的曲面弧度，避免长时间佩戴产生的挤压不适感，出声孔区域采用环形阵列排布的透声开孔，既保证声波传导的均匀性，也能减少异物进入腔体的概率。从实际应用场景来看，该类耳机可适配日常通勤、办公通话、影音娱乐等多场景使用，线材与腔体衔接处做了阶梯式过渡结构，能缓解线材弯折时的应力集中，降低日常使用中线材根部断裂的风险。设计过程中优先考虑了装配的便捷性，腔体采用前后壳卡扣配合的结构形式，无需额外螺丝固定即可实现紧密扣合，内部预留的声学腔体空间可匹配常规尺寸的动圈发声单元，出声端面的防尘网安装槽做了0.2mm的限位台阶，

　　保证防尘网粘贴后不会出现偏移脱落的问题。外形尺寸上，耳塞主体的最大外径控制在14mm以内，腔体伸入耳道的部分长度为6mm，适配绝大多数亚洲人群的耳道尺寸，不会出现过松滑落或者过深胀痛的问题，线材出线方向沿腔体切线方向延伸，佩戴时线材可自然贴合耳后轮廓，减少日常活动中线材晃动带来的听诊器效应。结构细节上，耳机柄内部预留了按键安装位与走线槽，可根据产品定位加装线控按键或者麦克风组件，腔体内部的筋位结构既可以固定内部发声单元，也能起到一定的谐振抑制作用，减少腔体共振带来的音质失真。整体结构没有采用复杂的异形曲面，所有曲面过渡均做了拔模角度处理，可直接适配注塑成型工艺，量产时无需额外做复杂的模具抽芯结构，能有效降低生产制造成本，各部件的配合公差控制在0.05mm以内，保证装配后接缝均匀，不会出现明显的段差影响外观质感。
