多功能拖车用叠层钢板弹簧结构设计

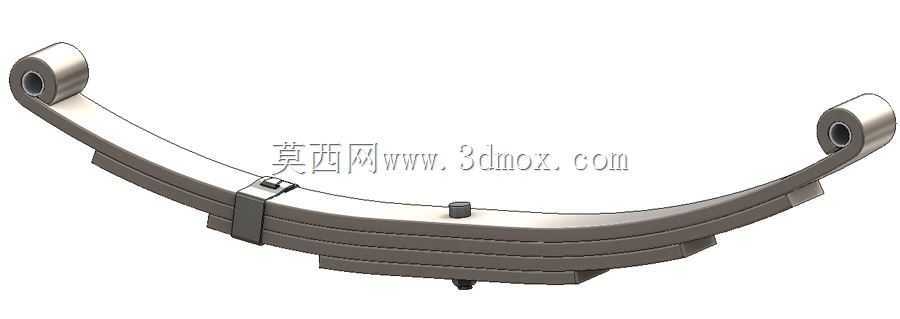

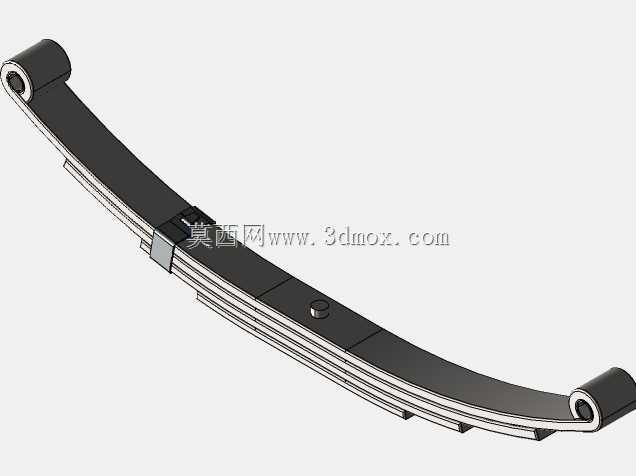

　　这款叠层式弹性承载部件，主要适配中小型多功能拖车的非独立悬架系统，在农用短途转运拖车、厂区物料周转拖板、轻型旅居挂车上都能见到这类结构的应用，核心作用是承载车架与货台的垂直载荷，同时缓冲行驶过程中路面颠簸带来的冲击，避免刚性连接导致的车架变形、货载倾翻问题。从结构设计逻辑来看，采用多片长度渐变的合金弹簧钢叠合组装，最长的主片两端做卷耳结构，分别对应前支架铰接点与后吊耳滑动连接端，卷耳内部预留衬套安装空间，可匹配标准尺寸的橡胶衬套或金属衬套，降低铰接位置的磨损与异响传递。各片钢板之间通过中心螺栓定位叠放顺序，中部设置U型螺栓安装的平直贴合面，外侧用卡箍约束各片的横向位移，避免车辆转向或侧倾时板片发生错位分离。

　　设计过程中需要重点匹配安装边界尺寸：主片两端卷耳的中心距要对应拖车车架的悬架安装孔位，卷耳内径适配常规的悬架销直径，叠片组装后的总成弧高要匹配拖车空载状态下的车架离地高度，保证满载时板簧变形量处于材料弹性极限范围内，不会发生永久塑性变形。和单片钢板弹簧相比，这种多片叠合的结构可以通过调整板片的数量、厚度、长度组合，灵活适配不同额定载荷的拖车需求，小载荷工况下可以减少板片数量降低自重，大载荷场景下增加板片数量提升承载能力，不需要重新开模制作主片结构，通用性更强。实际装车使用时，板簧的弧面朝向车架方向安装，中部通过U型螺栓固定在拖车桥的安装座上，两端卷耳与车架连接，当车轮碾过路面凸起或凹陷时，各片钢板之间产生相对滑动，

　　利用材料变形与片间摩擦吸收冲击能量，既可以过滤掉路面传来的高频振动，也能在重载工况下提供足够的支撑刚度，避免货台出现过大的上下弹跳。建模过程中需要还原各片板的弧度渐变关系，保证叠合后各片之间的贴合面符合实际装配状态，卷耳位置的同轴度、中心螺栓孔的位置度都要符合实际加工公差要求，卡箍的安装位置要避开U型螺栓的固定区域，避免装配时出现干涉问题。这类板簧结构的维护成本较低，日常使用只需要定期在片间涂抹润滑脂降低摩擦噪音，检查卡箍与中心螺栓的紧固状态即可，不需要复杂的保养流程，非常适合工况相对复杂、维护条件有限的户外作业场景。
