商用车悬架用多片式钢板弹簧结构

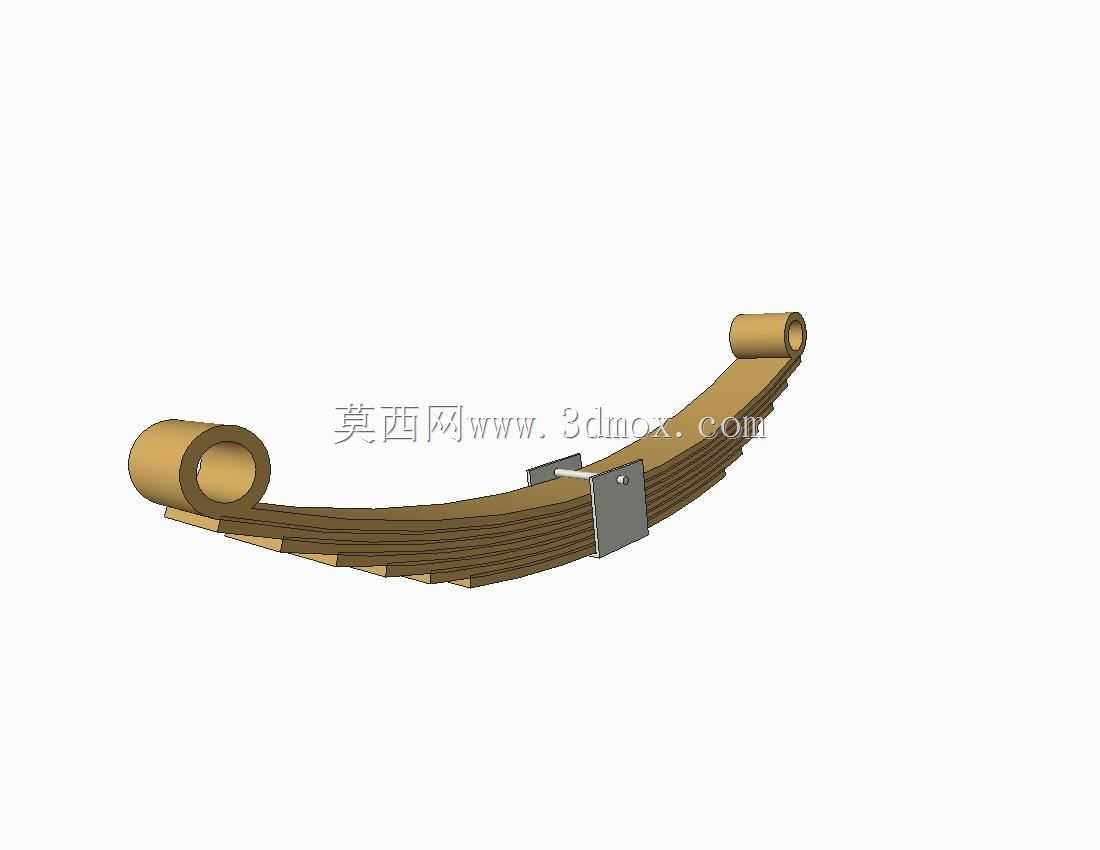

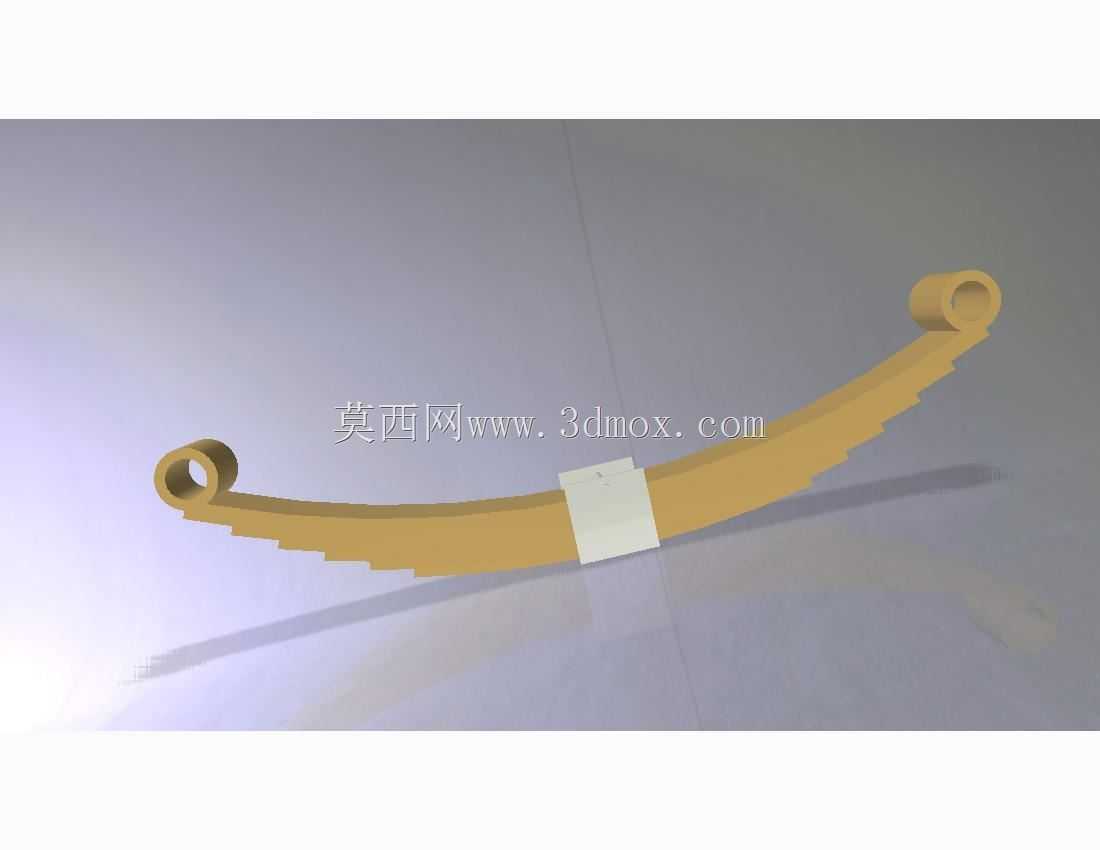

　　在商用车底盘悬架系统的开发环节，钢板弹簧始终是兼顾承载能力与成本控制的核心弹性部件，这套多片叠合结构的板簧，主要面向轻中型载货汽车、客运中巴以及非道路工程作业车辆的非独立悬架配置，区别于单片式抛物线弹簧的轻量化取向，多片叠层的结构形式更适配复杂重载工况下的使用需求，能在频繁冲击、交变载荷的作业环境里保持稳定的力学性能。从实际装车场景来看，这类板簧通常纵向布置在车辆前后桥与车架之间，两端卷耳结构通过销轴与车架上的吊耳支架铰接，其中一端采用固定铰接点约束纵向位移，另一端搭配活动吊耳适配弹簧受力变形时的长度变化，避免结构卡滞影响缓冲行程。中间位置通过U型螺栓与车桥刚性固定，传递垂直方向的载荷同时，还能承担车辆起步、

　　制动时产生的纵向力以及转向时的侧向力，不需要额外布置导向杆件就能完成悬架的导向功能，这也是这类结构在商用车型上长盛不衰的核心原因之一。设计层面上，这套板簧采用不等长的合金弹簧钢片叠合组装，钢片长度从最靠近中心固定点的最短片到两端卷耳的最长片依次递增，组装后整体呈现中间厚两端薄的等强度梁形态，能让每一片弹簧钢在受力时的应力分布更均匀，避免局部应力集中导致的早期断裂问题。叠片之间预留了微小的装配间隙，配合片间的润滑脂填充，既能减少弹簧变形时片间的摩擦异响，也能通过可控的片间摩擦提供一定的阻尼作用，快速衰减路面传递上来的振动能量，降低减震器的工作负荷。两端的卷耳结构内部压装有耐磨衬套，衬套内径尺寸匹配通用的悬架销轴规格，

　　安装时不需要对车架吊耳做额外改孔加工，适配多数同吨位级车型的悬架安装边界。中心位置的U型螺栓安装座做了平面铣削处理，保证与车桥安装面的贴合度，避免紧固后出现应力集中点，配套的中心螺栓将所有钢片精准定位，防止钢片在受力过程中出现横向窜动，侧方的卡箍结构则约束了钢片回弹时的横向张开量，避免极端冲击下钢片错位脱出。从安装边界来看，这套板簧的总成弧高、伸直长度、卷耳中心距都严格对标同吨位车型的通用安装尺寸，装车时不需要调整车架吊耳的焊接位置，也不需要更改车桥上方的U型螺栓孔距，能直接替换同规格的老旧板簧部件，适配维修替换场景的使用需求。实际使用过程中，当车辆经过颠簸路面时，钢板弹簧会通过钢片的弯曲变形吸收冲击能量，

　　把路面传递的刚性冲击转化为弹簧的弹性势能，再通过片间摩擦和减震器的阻尼作用把能量逐步耗散，保证车架与货厢的平稳性，在满载工况下，弹簧的变形量控制在合理行程范围内，不会因为过度压缩导致车架与车桥发生刚性碰撞，空载状态下也能保持足够的刚度，避免悬架过于柔软导致的车辆侧倾过大问题。不同于空气悬架的复杂气路与电控结构，这类钢板弹簧的结构可靠性更高，对恶劣使用环境的适应能力更强，在矿区、工地等缺乏专业维保条件的作业场景里，即便出现单根钢片断裂的情况，剩余的钢片也能临时支撑车辆行驶到维修点位，不会出现瞬间失去承载能力的恶性故障。建模过程中，每一片钢片的曲率都做了精准匹配，组装后的预应力分布符合实际装配要求，卷耳位置的衬套安装孔、中心螺栓的定位孔、卡箍的安装槽都做了细节还原，能直接用于悬架系统的运动干涉校核、载荷仿真分析，也能作为维修教学、结构展示的三维参考模型，帮助设计人员快速理解多片式钢板弹簧的装配关系与受力传递路径。
