DN50规格自力式常压罐顶呼吸调节阀结构

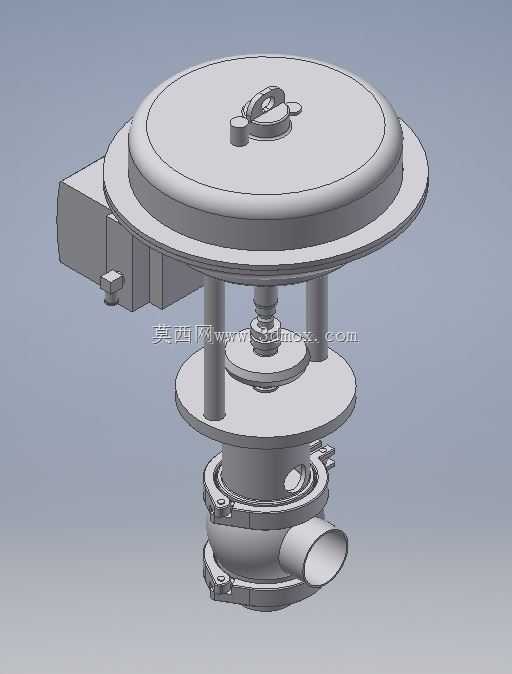

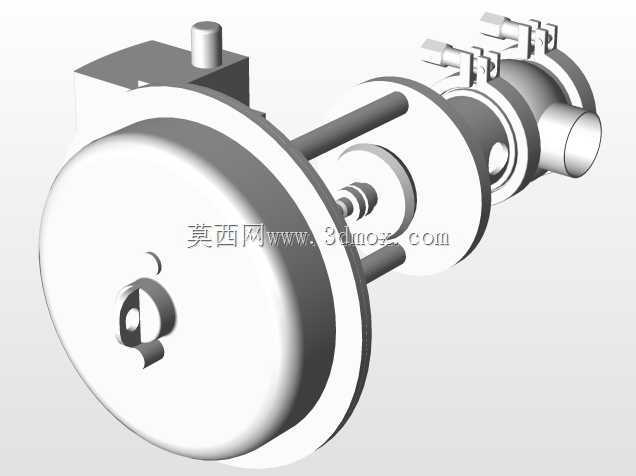

　　这款DN50口径的罐顶安装式调节阀，主要面向常压储液储罐的气相压力平衡场景设计，常见应用在食品饮料、精细化工、水处理行业的中小型储料罐顶部，用来平衡罐内与外界大气的压力差，避免储罐因进料、出料、环境温度变化出现超压抽瘪或者超压鼓罐的问题，同时能减少罐内介质的无组织挥发损耗。从结构设计来看，整体采用顶部膜片感应加下部阀芯直动的布局，顶部的圆形膜腔依靠内置的弹性膜片感应罐内压力变化，不需要外接气源或者电源就能完成压力调节动作，膜片上方设置的压紧端盖带吊装提手结构，方便日常检修时快速拆卸膜腔更换老化膜片，三根均匀分布的支撑立柱连接上部膜腔与下部阀体，既给阀杆提供了稳定的导向空间，也留出了足够的检修操作间隙，

　　不需要整体拆卸阀门就能完成阀杆密封件的更换。下部阀体采用角式流道设计，侧向的接口为DN50标准通径，可直接与储罐顶部的引出管道对接，流道内部的阀芯采用软密封加硬导向的组合结构，在保证密封性能的同时，能承受罐内压力波动带来的频繁启闭冲击，阀杆与膜片压板采用刚性连接，压力传递几乎没有滞后，当罐内压力超过设定值时，膜片向上抬起带动阀杆上移，阀芯打开向外泄放超压气体，当罐内出现负压时，膜片向下位移带动阀芯反向开启，引入外界空气平衡罐内负压。安装边界上，阀门整体采用法兰夹持式的安装底座，底座的螺栓孔分布匹配DN50管道的标准法兰孔距，整体安装高度控制在常规罐顶安装空间允许范围内，侧向接口的中心高度与底座安装面的距离符合通用管道对接尺寸要求，

　　不需要额外配置过渡短节就能完成现场配管。设计过程中特意将膜腔的有效作用面积做了匹配计算，保证DN50通径下的泄放能力能满足50立方以下常压储罐的呼吸量需求，同时运动部件全部做了同轴度公差约束，避免长期动作出现阀杆卡涩的问题，所有与介质接触的过流部件都做了圆弧过渡处理，没有物料滞留的死角，既适合普通工业介质的工况，也能满足卫生级要求较高的食品物料储罐使用需求，日常维护时只需要定期检查膜片的老化情况和阀芯密封面的磨损情况，不需要复杂的专用工具就能完成易损件更换。
