卫生级气动换向截止阀三维结构设计

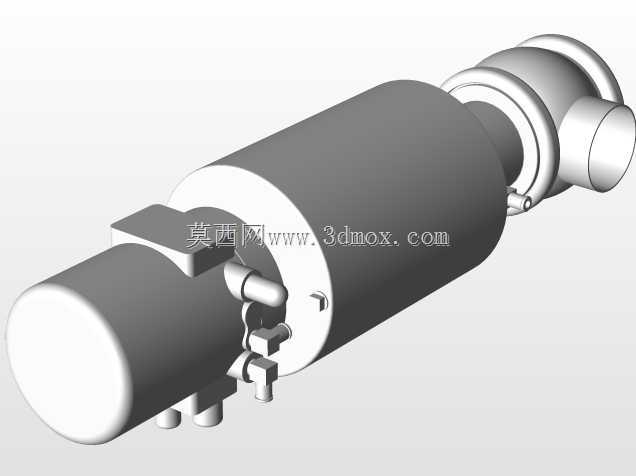

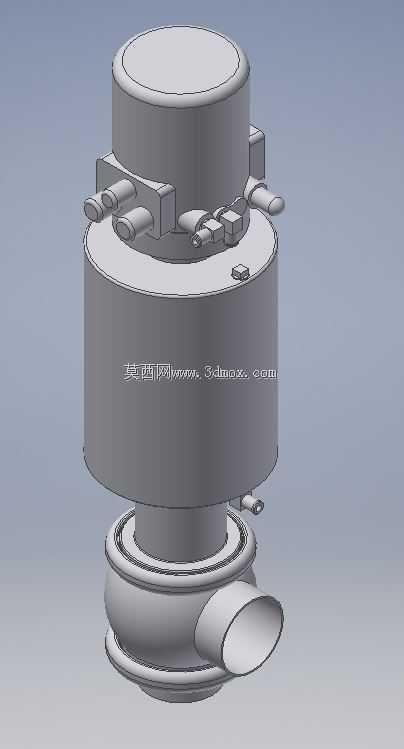

　　这款阀门的结构设计完全围绕卫生级流体管路的工况需求展开，在食品饮料、生物制药、精细化工的洁净流体输送场景中，这类带气动执行机构的换向截止阀承担着管路通断、流向切换的核心作用，相比手动阀门，它能接入自动化控制系统，配合位置反馈信号实现远程启闭控制，大幅降低洁净车间人工操作带来的污染风险，也能满足连续化生产的管路快速响应需求。从结构布局来看，上部的圆柱形腔体是气动执行单元，内部集成活塞与复位弹簧结构，侧面布置的多组气路接口分别对应气缸的上下腔气路，接入压缩空气后就能驱动阀杆做升降动作，实现阀芯的启闭与换向，执行器外壳采用圆滑无死角的柱面设计，没有外露的螺栓凸起与积尘凹槽，完全符合卫生级设备的外表面易清洁要求，

　　日常生产结束后的CIP清洗环节，高压冲洗水流能顺着弧面完全流走，不会残留积液滋生微生物。下部的阀腔采用偏心侧出流道设计，进出流道的接口都做了快装卡箍式的连接结构，安装时无需焊接，配合卫生级密封圈就能实现无泄漏密封，流道内壁全程做圆弧过渡，没有直角死角与介质滞留区，能避免输送高粘度流体比如糖浆、发酵液、药用辅料时出现的物料挂壁残留问题，也能让清洗介质完全冲刷到所有流道表面。设计阶段首先确定的是DN65公称通径对应的流道通径尺寸，保证全开状态下的流道阻力与同通径洁净管路相当，不会出现局部节流导致的压降过大问题，执行器的外径尺寸控制在比通径大两个规格的范围内，避免多组阀门并排安装在管汇上时出现干涉，

　　阀杆的密封位置采用多层卫生级波纹管密封结构，完全隔绝执行器腔室与介质流道，杜绝润滑脂泄漏污染介质的风险。安装边界上，阀门的整体高度控制在常规气动卫生阀的通用尺寸区间，侧出流道的中心高度与同通径管路的标准安装高度匹配，现场安装时不需要额外调整管路支架高度，侧面的气路接口统一布置在执行器上部的同一圆周面上，方便现场统一排布气源管路，避免气路管线弯折影响供气稳定性。阀芯的密封面采用软密封与金属密封结合的结构，正常启闭时软密封层保证零泄漏，当遇到管路温差变化导致的结构微变形时，金属密封面能提供兜底的密封保障，同时阀芯的行程经过精准计算，换向时不会出现流道半开的节流状态，避免介质高速冲刷密封面导致的使用寿命缩短问题。
