DN80三通式管道连接阀体结构

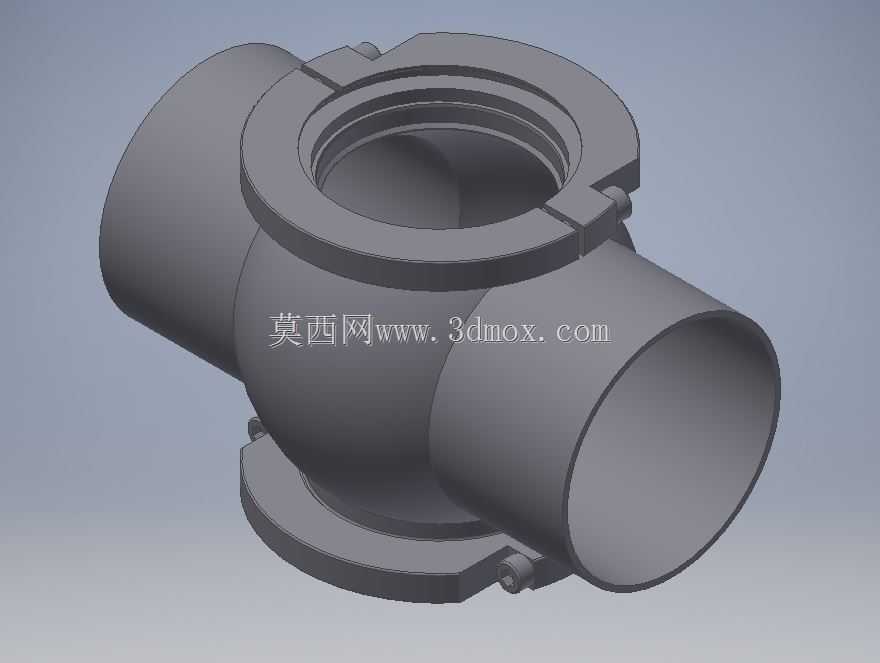

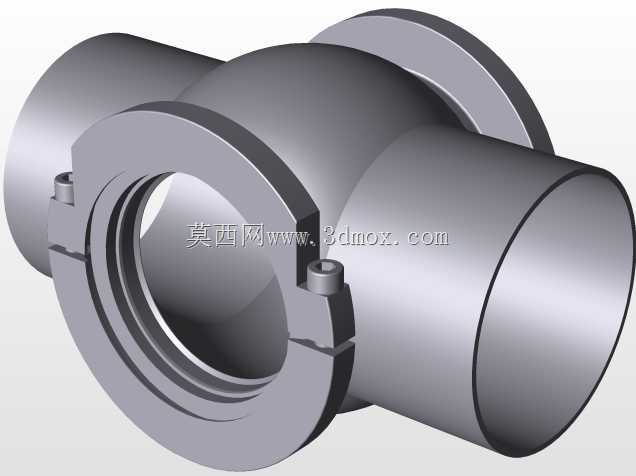

　　这款DN80规格的三通阀体，主要应用在工业流体输送管网的支路分流、合流工况中，常见于给排水系统、化工介质输送管线、暖通循环水回路这类需要改变管路流向、拆分或合并介质通路的场景，能够在不额外加装多组弯头、短接的前提下，实现单路输入双路输出、双路输入单路输出的管路排布需求，有效减少管线连接节点，降低管路泄漏风险点。从结构设计来看，阀体采用三通等径布局，三个通路口径统一为DN80，适配公称通径80mm的标准管路，主体流道做了圆弧过渡处理，避免直角转折带来的介质流阻陡增问题，减少介质在阀腔内部的涡流扰动，降低输送过程中的压力损失，同时也能减少含颗粒介质在腔体内的淤积概率。阀体顶部设置了带连接凸耳的法兰式安装位，用来匹配阀盖、

　　启闭件等内部组件，凸耳上预留了紧固件安装孔位，安装时可通过标准螺栓实现阀盖与阀体的紧密压合，配合密封件就能满足额定压力下的密封要求，底部的固定支座结构可在管路安装时提供支撑定位，避免阀体自身重量以及介质流动产生的振动直接作用在连接管路上，提升长周期运行的结构稳定性。建模过程中需要重点关注流道内壁的同轴度、各连接端面的平面度公差，三个通路的轴线要保证空间垂直精度，避免安装后出现管路错位产生附加应力；安装边界上，三个外接端口适配同规格管道的连接尺寸，顶部阀盖安装位的螺栓孔分布圆直径、孔位角度都要匹配对应压力等级的标准法兰尺寸，底部支座的安装孔位要预留足够的紧固件操作空间，方便现场安装时的螺栓紧固作业。这类三通阀体在实际选型时，

　　需要结合管路的额定工作压力、输送介质的腐蚀特性匹配对应的材质与密封件形式，结构上的圆滑过渡设计也能降低介质冲刷对阀体内壁的磨损，延长部件的使用寿命，相较于焊接式三通，这种带可拆卸阀盖的结构也方便后期对管路内部进行检修、清理，不用整体切割管路就能完成内部维护作业。
