法兰连接手轮式直通截止阀结构

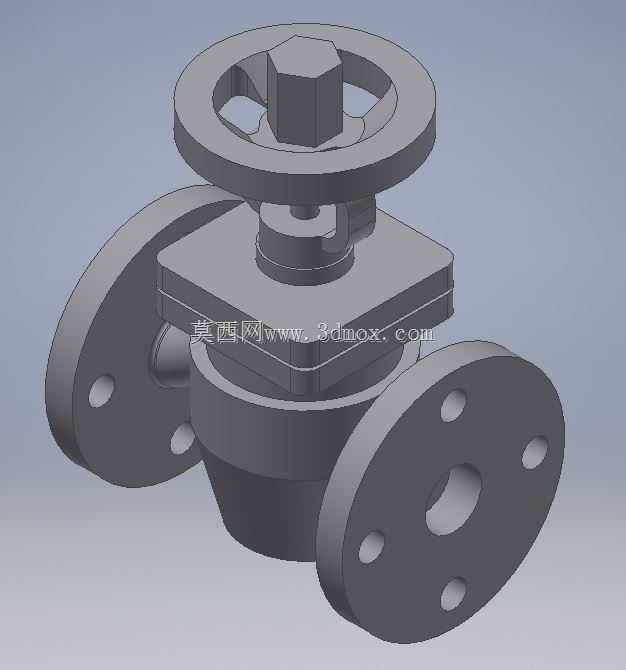

　　这款法兰连接的手轮驱动直通阀件，主要应用在化工、给排水、热力输送等工业管路系统中，承担管路介质通断、流量调节的核心作用，适配公称通径DN40的管路布设场景，可在常规压力等级的水、蒸汽、弱腐蚀性介质输送管路中稳定工作。从结构设计来看，整体采用直通式流道布局，介质进出方向处于同一轴线，流道转折少，能有效降低介质流经阀件时的阻力损失，相比角式结构更适配直线排布的管路安装场景，减少管路弯折带来的额外耗材与应力集中问题。手轮驱动部分设置在阀件顶部，采用轮辐式手轮搭配顶部六角方头结构，既可以通过手轮实现常规工况下的手动启闭操作，在需要大扭矩启闭或者手轮操作空间受限时，也可通过扳手卡合顶部方头完成操作，适配不同安装空间下的操作需求。

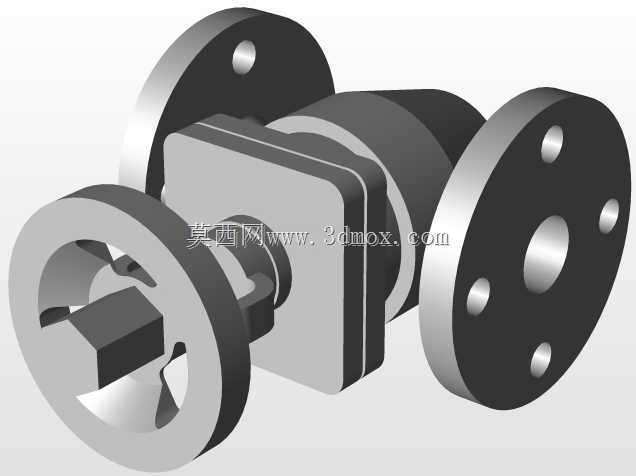

　　两侧的法兰连接端采用标准法兰盘结构，法兰盘上均匀布设四个螺栓安装孔，安装时可通过螺栓与管路侧的配对法兰紧密贴合，配合密封垫片实现管路连接处的密封，安装对位便捷，连接强度可靠，能满足管路系统的承压密封要求。阀杆与阀体的衔接部位设置了方形的阀盖压合结构，通过压合结构紧固内部密封填料，避免介质从阀杆活动部位出现外漏，同时该结构也为阀杆的升降运动提供稳定的导向支撑，保证启闭过程中阀瓣与阀座的对中精度，避免出现偏磨导致的密封失效问题。在建模设计过程中，各部件的装配间隙严格按照阀件设计规范设定，手轮与阀杆的配合、阀瓣的升降行程、法兰螺栓孔的位置度都经过匹配校验，既保证各活动部件的运动无干涉，也能直接用于阀件的结构展示、安装模拟以及选型参考，帮助设计人员快速核对阀件在管路布设中的安装空间占用，提前规避安装干涉、操作空间不足等现场布设问题。
