法兰连接直通式手动截止阀结构

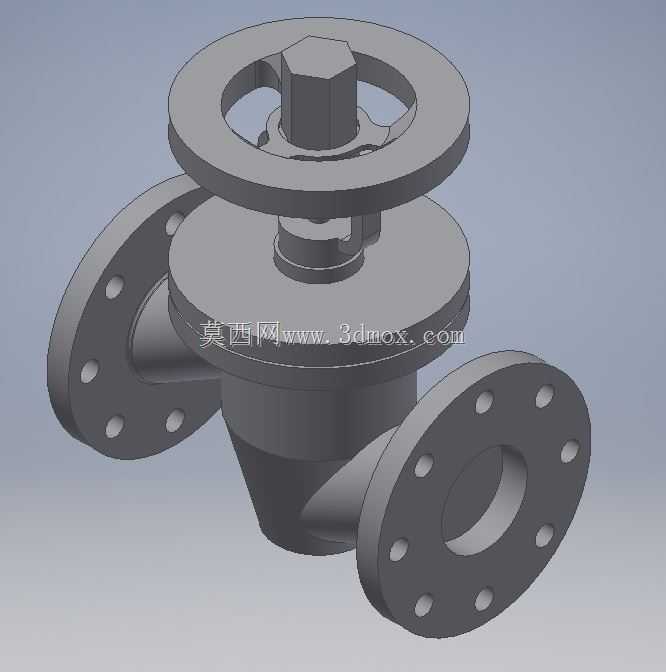

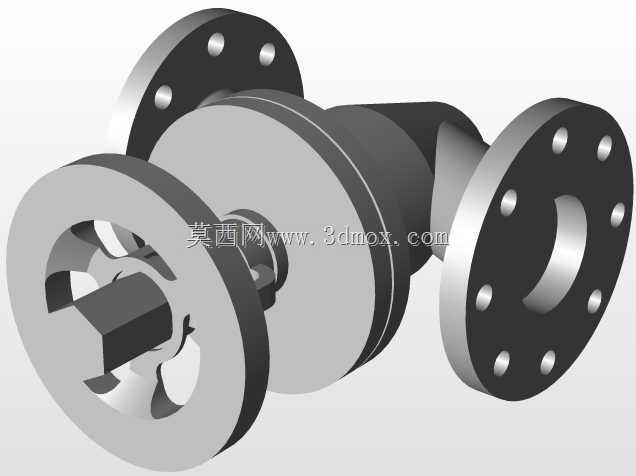

　　该款手动截止阀采用直通式流道结构，两端配置带螺栓孔的法兰连接端，适配公称通径DN80的工业管路系统，可直接与同压力等级的管路法兰通过螺栓组紧固对接，安装时需保证两端法兰密封面与管路法兰端面平行度偏差在允许范围内，避免密封垫片受偏载引发泄漏。顶部采用手轮驱动结构，手轮中心设置六角方头结构，既可以通过圆周转动手轮实现阀杆升降带动阀瓣完成启闭动作，在需要快速操作或者手轮操作空间受限时，也可通过配套扳手直接卡合六角头完成操作，适配不同工况下的操作需求。

　　从实际应用场景来看，这类截止阀多用于化工、给排水、热力输送等行业的中低压管路段，主要作用是截断管路内的流体通路，不适合作为调节流量的节流元件长期处于半开状态，否则高速冲刷的流体会加速阀瓣与阀座密封面的磨损，缩短阀门整体使用寿命。阀体采用下窄上宽的锥段过渡结构，既保证了流道从法兰端到阀腔的平滑过渡，减少流体在阀腔内的涡流阻力，也为内部阀瓣的升降行程预留了足够的容纳空间，阀瓣闭合时与阀座密封面贴合，依靠手轮施加的轴向压紧力实现金属面密封，可耐受常规工况下的流体温度与压力冲击。

　　设计过程中优先考虑了安装与维护的便利性，顶部阀杆与手轮的连接结构采用常规的通用配合尺寸，后期更换手轮、阀杆密封填料时无需定制特殊配件，两端法兰的螺栓孔采用圆周均布设计，与国标法兰的孔位参数完全匹配，现场安装时无需额外加工适配法兰。手轮的轮缘直径经过匹配计算，保证操作人员手动施加力矩时无需过大的操作力即可实现阀门的可靠闭合，同时手轮的轮辐采用镂空结构，既减轻了手轮自身重量，也方便操作人员抓握施力。阀体外表面没有多余的凸起结构，整体轮廓规整，便于在管路密集的车间、管廊内布置安装，不会与周边相邻的管路、支架产生结构干涉。
