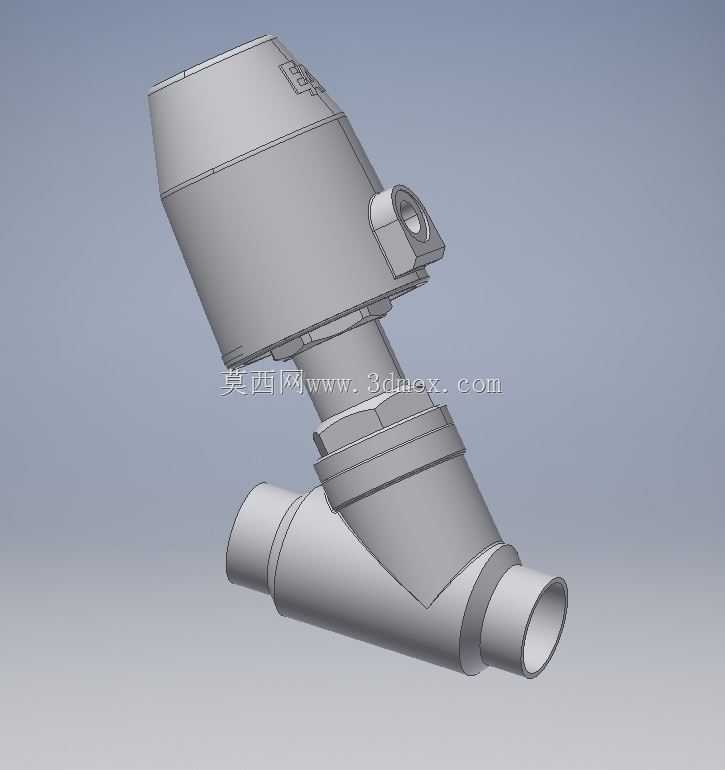

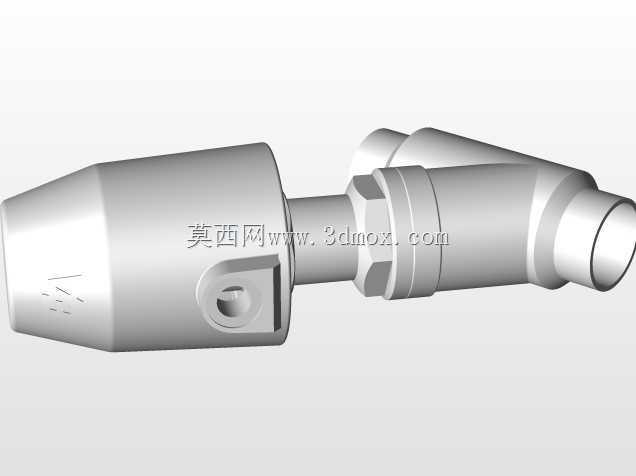

气动角座阀结构三维设计模型

　　这款角式结构的气动控制阀，常被应用在食品加工、制药生产、化工流体输送、印染水处理等行业的管路系统中，主要承担管路内流体通断切换、流向管控的功能，适配洁净蒸汽、压缩空气、常温水、弱腐蚀性流体等多种介质的输送工况，相比普通直通阀，角式的流道设计能大幅降低介质流动的阻力损失，减少阀腔内的介质滞留，在有洁净要求的生产管路中优势十分明显。从结构设计来看，上部的气动执行机构采用活塞式驱动结构，执行腔与下部阀体之间设置了密封隔离结构，避免管路内介质渗入执行机构造成驱动失效，执行器侧部预留的气路接口可适配标准快插气管接头，接入常规工厂压缩空气气源即可完成驱动，无需额外配置复杂的液压驱动回路。下部阀体采用Y型斜角流道设计，介质从一端焊接接口进入后，

　　沿斜向流道直接流向出口，流道内壁做了顺滑过渡处理，没有突兀的结构折角，既可以降低介质输送过程中的压损，也能减少介质中杂质在阀腔内的堆积卡滞风险，阀瓣的密封面采用锥面配合结构，关闭时能在气动推力作用下实现可靠密封，可承受常规管路的工作压力，不会出现内漏问题。在安装边界方面，两端的对接结构采用焊接式接口，适配同公称通径的不锈钢管路，安装时需要预留足够的上部操作空间，保证执行器的拆装与气路连接操作不受周边管路或设备结构干涉，阀整体的重心沿管路轴向分布，安装后不会对管路产生额外的偏载力矩，长周期运行下也不会出现接口处应力变形的问题。设计过程中对阀瓣的行程做了合理匹配，全开状态下阀瓣完全抬离流道区域，不会对介质流动产生遮挡，

　　保证管路的额定输送流量不受影响，执行器的输出推力经过核算，可覆盖管路额定压力下的阀瓣反向作用力，即使在介质压力波动的工况下，也能保证阀门可靠关闭，不会出现被介质顶开导致的泄漏问题。这类阀件在自动化生产线的流体管路中应用占比很高，常搭配电磁阀实现远程自动控制，无需人工现场操作，可接入设备的PLC控制系统实现管路通断的程序化管控，在CIP清洗管路、无菌物料输送管路中的应用尤为广泛，设计时充分考虑了快装维护的需求，执行机构与阀体之间的连接采用可拆结构，后期更换密封件时无需将整个阀体从管路上拆下，能大幅降低现场维护的工作量与停机时间。
