CeraphantDN050压力开关结构设计

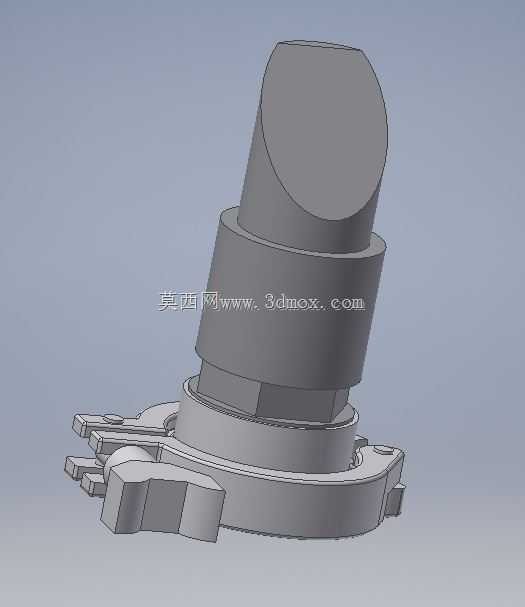

　　这款压力测控部件的结构设计，首先围绕工业管路系统的压力阈值触发需求展开，在流体输送、过程控制类工况中，这类部件承担着压力超限触发信号、联动系统保护动作的核心作用，常配套在水处理、化工流体输送、中小型液压回路的管路节点上，当管路内压力达到设定阈值时，内部触发机构动作，输出开关量信号给上位控制系统，实现超压泄放、泵组启停联锁、异常工况报警等实际功能。从结构布局来看，上部柱形腔体为核心触发机构的容纳空间，斜切式的顶部端面设计，是为了适配现场接线端的安装朝向，避免接线管路与周边相邻阀件产生干涉，柱段的多级阶梯结构，一方面是为内部弹簧、触发顶杆的分层装配预留定位台阶，每一级阶梯的同轴度公差控制在0.02mm以内，

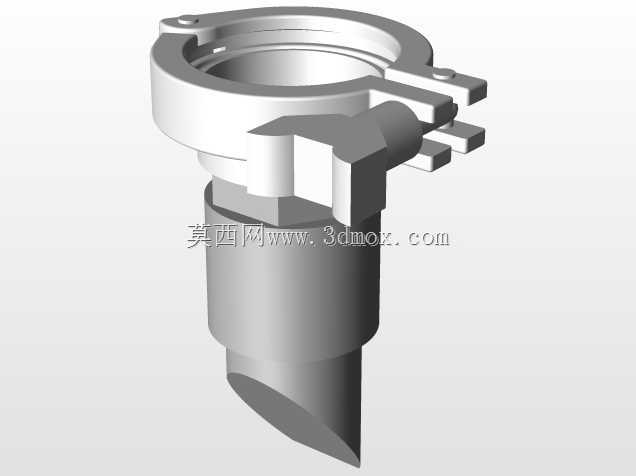

　　保证顶杆往复动作时不会出现卡滞，另一方面阶梯外圆也可作为安装时的受力定位面，方便工装夹持完成与下部底座的压装工序。下部的法兰式安装底座，采用带快装卡爪的结构形式，适配DN50通径的标准管路连接尺寸，底座上的三个均布卡爪结构，可直接卡入标准快装接头的卡槽内，无需额外螺栓紧固，能大幅缩短现场安装的耗时，底座与上部柱体的连接部位设置了六角形受力台，方便现场维护时使用标准扳手完成部件的拆装更换，不会因为受力面不足导致部件外壳变形。设计过程中，重点考量了安装边界的适配性，整体安装后的突出高度控制在适配常规管路保温层厚度的范围内，不会因为部件突出过高导致保温层包覆出现缺口，底座的密封面采用平面加环形密封槽的结构，可适配常规丁腈橡胶、

　　氟橡胶材质的O型密封圈，满足不同温度、不同腐蚀特性流体的密封需求。内部的动作传递路径做了直线化设计，压力介质通过底座中心的引压孔直接作用于内部感压膜片，膜片产生的位移通过顶杆直接传递到上部的微动开关触发端，减少了中间传动环节的间隙累积，保证压力触发的精度偏差控制在设定值的2%以内，同时这种直动式结构也能降低部件的动作响应延迟，在压力超限的100ms内即可完成信号输出，满足系统快速保护的响应要求。在外形的细节处理上，所有外部棱边都做了R0.5的圆角处理，避免安装维护过程中尖锐棱边划伤操作人员，外表面的结构没有多余的凹槽与凸起，减少现场积尘积液的残留，方便日常的清洁维护。
