DN50口径对夹式止回阀结构设计

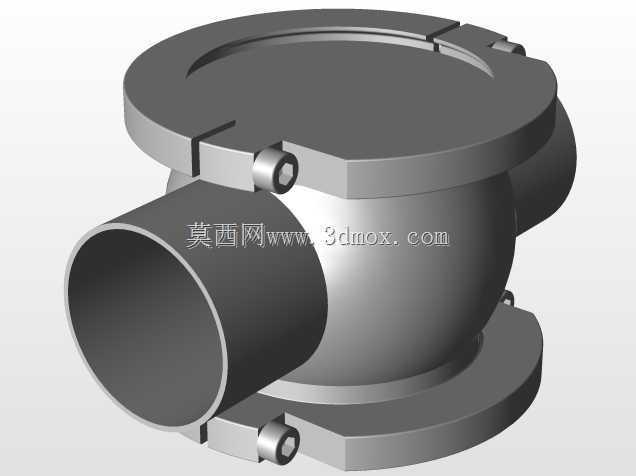

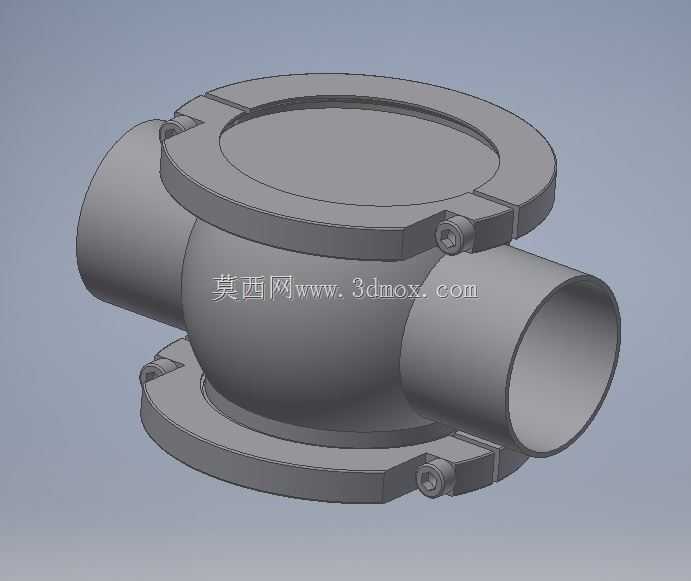

　　这款DN50通径的对夹式止回阀，主要应用在公称通径50mm的工业流体输送管路中，常见于给排水、暖通循环、低压化工输送、压缩空气管网这类需要阻止介质反向流动的工况场景，能避免介质倒流引发的泵叶轮反转、管路水锤冲击、介质回流污染等实际工程问题。从结构设计来看，整体采用对夹式安装形态，阀体上下设置带螺栓孔的法兰凸耳，安装时不需要额外配置配对法兰，直接将阀体夹在两端管路的法兰之间，穿装螺栓紧固即可完成固定，相比法兰式止回阀能节省近40%的轴向安装空间，尤其适合管路排布紧凑、安装操作空间受限的设备集成场景。阀体中部采用球形内腔设计，这种流道形态相比直通式结构能让介质流经时的流态更平缓，减少局部涡流带来的压损，

　　阀瓣采用绕固定销轴摆动的旋启式结构，正向介质流通时，介质压力推动阀瓣绕销轴向上翻转开启，介质可顺畅通过；当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落，贴合密封面实现截断，阻止介质反向流动。设计时充分考虑了安装边界的适配性，上下凸耳的螺栓孔中心距严格匹配PN16压力等级下DN50法兰的螺栓孔位标准，侧方连接端的外径尺寸适配对应通径的管道焊接或卡接需求，阀体两端的密封面采用平面结构，安装时配合法兰密封垫片即可满足低压工况下的密封要求，不需要额外加工密封槽，降低了现场安装的加工成本。结构上没有设置外置的操作机构，完全依靠介质压力与阀瓣自重实现自动启闭，日常运行不需要人工干预，内部没有复杂的弹簧等易损构件，

　　长期运行的故障率更低，后期维护只需要拆开两端法兰即可取出阀体，检查密封面磨损情况或者更换阀瓣组件，维护操作十分便捷。在建模过程中，对阀瓣的摆动行程做了限位设计，避免阀瓣开启角度过大导致无法正常回落，同时对销轴的配合间隙做了合理预留，既保证阀瓣摆动灵活无卡滞，又不会因为间隙过大导致阀瓣晃动产生额外的流阻与噪音，所有连接部位的圆角过渡都做了处理，避免应力集中导致阀体在受压工况下出现开裂问题，整体壁厚按照1.6MPa公称压力的强度要求计算取值，满足常规工业管路的承压使用需求。
