阿特拉斯科普柯法兰式压缩空气过滤器

　　在工业压缩空气系统的管路布局中，这类法兰连接的空气过滤器通常布置在空压机出口端、冷干机下游或者用气设备前端的管路上，主要作用是滤除压缩空气中夹带的液态水滴、油滴、固体粉尘杂质，避免杂质进入后续气动元件、精密仪表或者生产工艺环节，造成气动阀卡滞、仪表气路堵塞、产品接触气源污染等问题。从结构设计来看，该过滤器采用立式柱状筒体结构，进出口采用法兰对接形式，适配2.5英寸通径的工业管路，法兰端面的螺栓孔位按照对应压力等级的法兰标准排布，安装时可直接与同规格管路法兰配对，通过螺栓紧固配合密封垫片完成管路连接，相比螺纹连接形式，法兰连接在大管径、中高压工况下的密封可靠性更高，也更便于后期拆装维护。筒体顶部采用快开或者螺栓紧固的端盖结构，

　　内部预留了滤芯安装腔，可适配对应精度的过滤滤芯，不同过滤精度的滤芯可分别实现除水、除油、除尘的不同需求，用户可根据实际用气品质要求更换对应滤芯。筒体底部设置了排污接口，可对接自动排污阀或者手动排污阀，定期排出过滤过程中沉积在筒体底部的液态杂质，避免积液被气流二次夹带进入下游管路。从安装边界来看，该过滤器整体为立式安装结构，安装时需要预留足够的竖向操作空间，满足后期更换滤芯时拆卸顶部端盖的操作距离，同时两侧法兰对接时要保证管路同轴度，避免额外的管路应力作用在法兰接口上，造成密封面泄漏或者筒体变形。侧面设置的压差指示装置可实时反馈滤芯的堵塞状态，当滤芯积尘过多造成前后压差超过设定值时，指示装置会给出提示，提醒运维人员及时更换滤芯，

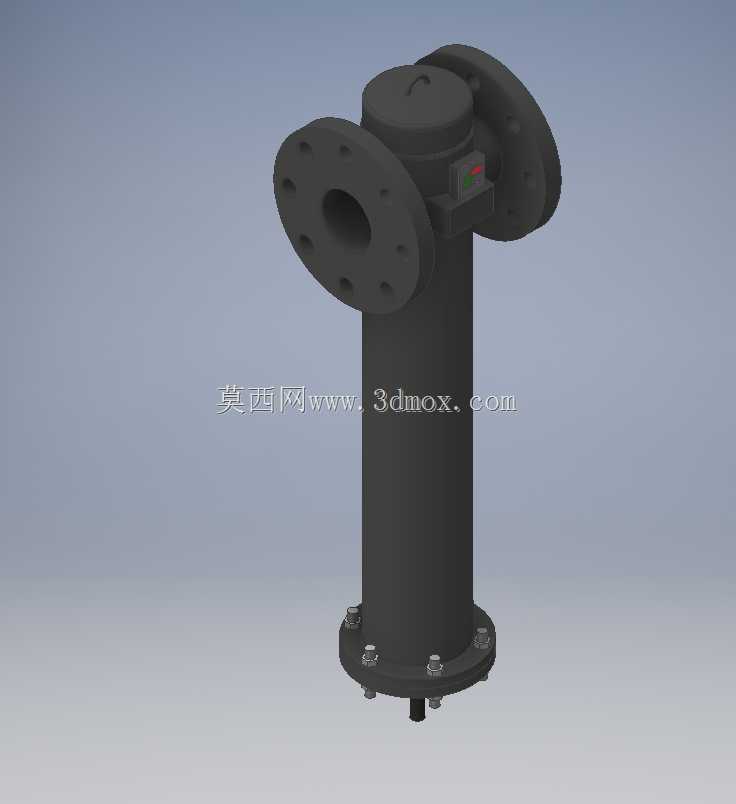

　　避免因滤芯堵塞造成管路压损过大，增加空压机的运行能耗。在实际选型应用中，这类过滤器需要匹配系统的额定处理气量、工作压力范围，同时要结合管路的通径选择对应接口规格的型号，安装位置要避开管路振动较大的区段，同时要便于运维人员观察压差指示、操作底部排污阀。从建模细节来看，该模型还原了法兰的螺栓孔分布、筒体底部的安装固定脚、顶部端盖的紧固结构、侧面的压差显示模块以及底部排污接口的结构特征，可用于压缩空气站房的管路布局设计、设备装配干涉检查、运维培训演示等场景，设计人员在进行管路系统三维布局时，可直接调用该模型进行空间排布，提前核对安装空间、接口对接尺寸，避免现场安装时出现空间干涉、接口不匹配的问题。筒体的壁厚设计按照对应压力容器的规范要求，

　　满足常规工业压缩空气系统的工作压力需求，进出口法兰的中心线处于同一水平高度，可直接适配水平布置的空气管路，不需要额外加装变径或者转弯接头，减少管路的局部压损。底部的固定支脚可通过螺栓将过滤器固定在安装支架或者地面基础上，避免设备运行过程中受气流脉动影响产生振动位移，提升管路运行的稳定性。
