DN100口径三通式管道止回阀结构设计

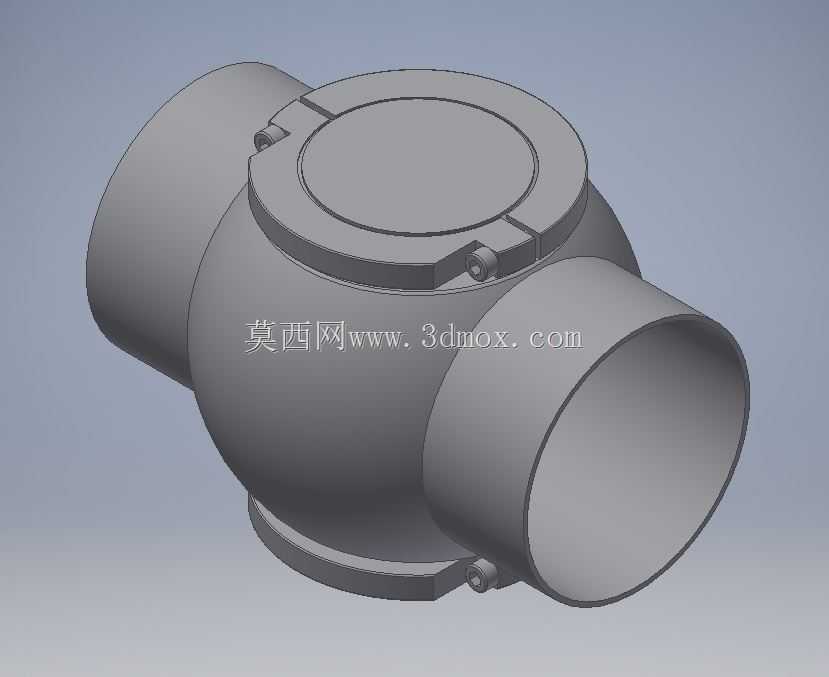

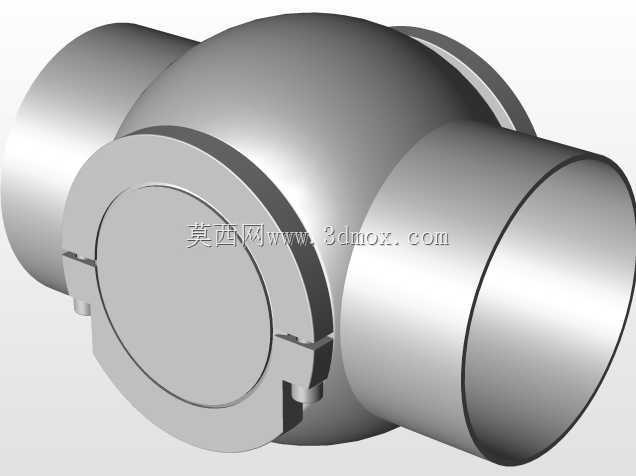

　　这款DN100口径的三通式止回结构，主要应用在民用给排水、工业循环水、暖通空调等需要多向管路介质防倒流的场景中，区别于常规直通式止回阀，它能同时对接三路同口径管线，在介质分流或者合流的管段上直接实现止回功能，省去额外加装三通管件再配接止回阀的安装步骤，减少管路接头数量，也就降低了管路泄漏的风险点。从结构设计来看，整体采用球形阀体作为主体容腔，相比筒形阀体拥有更充裕的内部阀瓣活动空间，介质流动时的局部阻力更小，能有效降低管路输送过程中的压损，适配对管路压力损失控制有要求的输送系统。阀体三个连接端采用等径对焊式接口，和同规格管道焊接连接时的同轴度更容易保证，焊接后接口处的应力分布更均匀，能承受更高的管路工作压力。顶部采用快开式压盖结构，

　　通过对称分布的紧固件实现压盖和阀体的密封锁紧，不需要将整个阀件从管路上拆卸下来，就能完成内部密封件、阀瓣的检查与更换，大幅降低后期运维的工作量和停机时间。设计过程中，首先根据DN100的公称通径要求确定三个接口的内径尺寸，保证和标准DN100钢管的内径匹配，避免接口处出现通径突变造成的紊流；阀体球形壳体的壁厚按照公称压力1.6MPa的工况进行核算，结合铸造工艺的拔模斜度要求调整壳体各处的过渡圆角，避免铸造过程中出现壁厚不均、应力集中的问题。阀瓣的开启行程经过反复校核，保证介质正向流动时阀瓣完全开启后不会遮挡任意一个通路的过流截面，反向承压时阀瓣能在介质压力和自重作用下快速复位密封，避免介质倒流造成的泵叶轮反转、管路介质串流等问题。

　　安装边界方面，三个接口的轴线处于同一水平面，相邻接口轴线夹角为90度，安装时需要预留顶部压盖的拆装操作空间，垂直方向上的操作空间不小于压盖直径的1.2倍，方便后期运维时拆装紧固件、取出内部构件。底部设置的定位凸台结构，能在阀件安装时提供稳定的支撑定位，方便焊接过程中找正固定，避免焊接变形造成的接口错位。整个结构的密封面采用平面密封形式，加工难度低，密封性能稳定，适配水、低粘度油品等多数常规流体介质的输送工况。
