DN20手动法兰式球阀结构设计

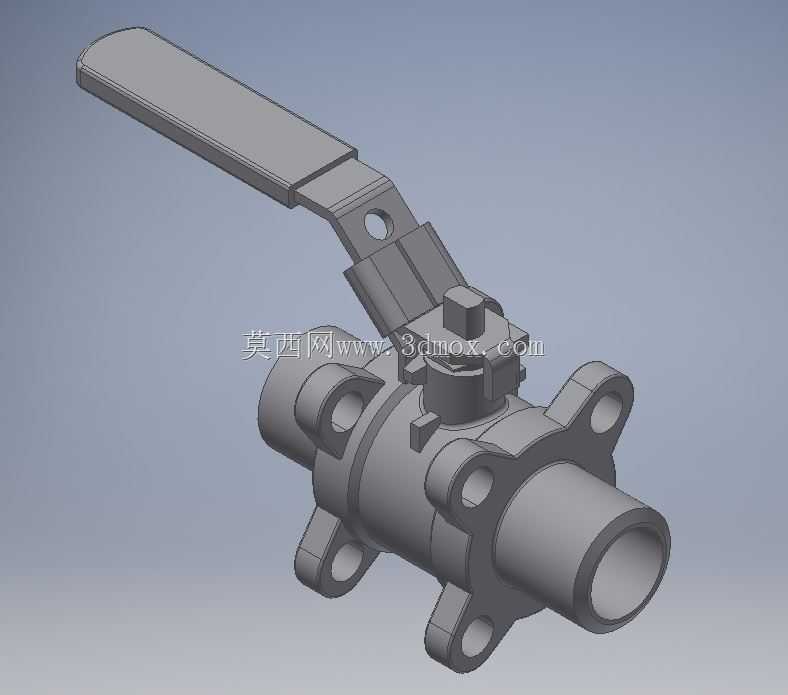

　　这款DN20通径的手动球阀，主要面向小口径流体管路的通断控制场景，在实验室流体管路、小型液压站支路、日化生产配料管线、车用辅助气路等场景中都有广泛适配性，核心作用是通过手柄操作实现管路介质的快速截断与导通，不承担流量调节功能，适配的介质涵盖清水、低压气体、低粘度油品、无强腐蚀性的化工流体等。从结构设计逻辑来看，整体采用侧装式固定球芯结构，相比浮动球结构在20mm通径规格下能承受更高的工作压力，阀杆与球芯采用扁方传动配合，避免长期开关操作后出现传动打滑的问题，手柄采用加长杠杆式设计，操作力矩更小，现场无需额外辅助工具即可完成开关动作，手柄尾部设置的挂锁孔可满足现场安全锁止需求，避免无关人员误操作引发的生产安全问题。安装边界上，

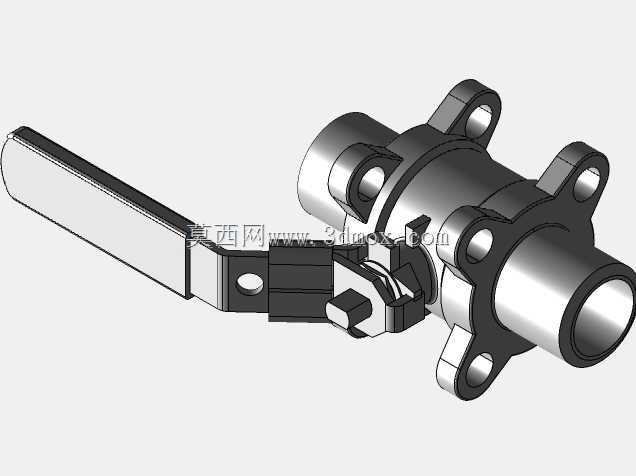

　　阀体两端采用带安装耳的法兰连接结构，四个安装孔呈对称分布，安装时无需调整阀体角度即可适配对接法兰的孔位，法兰密封面采用凸面设计，可适配非金属平垫片、金属缠绕垫片等多种密封垫片，适配的管路压力等级最高可到1.6MPa，整体安装长度符合小口径球阀的通用安装尺寸规范，可直接替换同通径的老旧手动球阀，无需改动现有管路的安装空间。设计过程中充分考虑了现场维护的便捷性，阀杆密封采用多层填料组合结构，长期使用出现渗漏时可在线压紧填料压盖完成密封修复，无需将整个阀体从管路上拆下，球芯与阀座的密封面采用高精度研磨配合，密封等级可达到VI级，低压工况下也不会出现内漏问题。阀体外部的加强筋结构在不增加整体壁厚的前提下提升了阀体的承压抗变形能力，避免管路应力传递到阀体导致壳体开裂，手柄的操作角度设置为90度，开关到位后有明显的限位触感，现场操作人员可通过手柄朝向快速判断阀门的开关状态，无需额外加装阀位指示装置。
