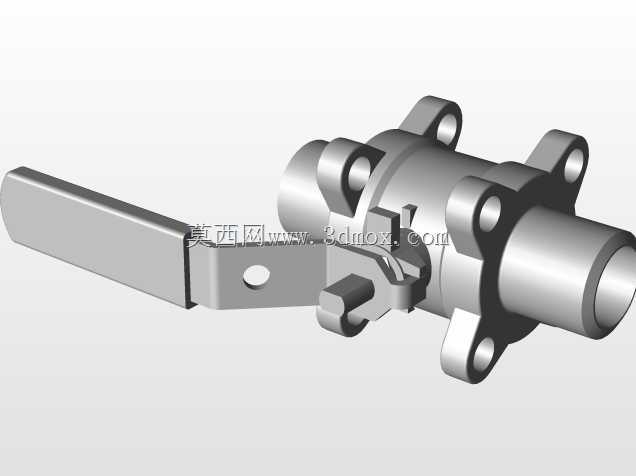

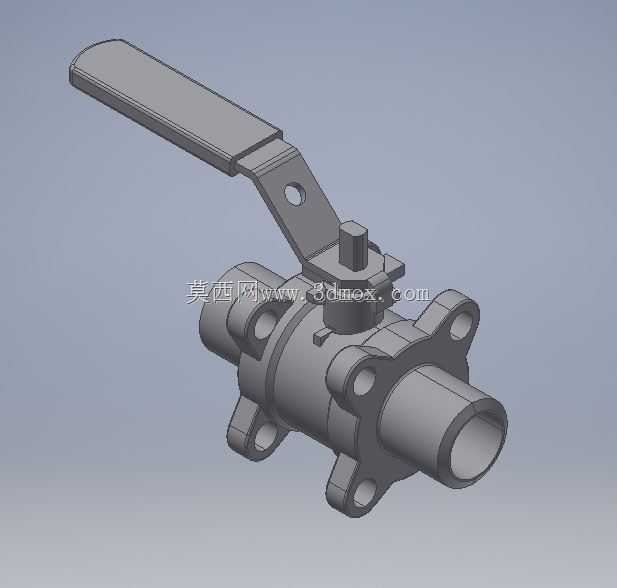

DN25规格手动杠杆式球阀结构设计

　　这款DN25通径的手动球阀，主要面向中小口径流体管路的通断控制场景，在民用给排水、小型化工支路、暖通循环系统、气动液压辅助管路中都有广泛应用，核心作用是通过手柄的90度旋转，快速实现管路内介质的截断与导通，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，密封面的磨损速率也更低，适合需要频繁开关操作的工位。从结构设计来看，整体采用侧装式浮动球结构，球体与阀座的密封配合依靠介质压力实现自紧，低压工况下也能保证可靠密封，不会出现内漏问题。手柄采用加长杠杆式设计，力臂长度经过核算，即使在阀座存在一定老化摩擦的情况下，操作人员无需借助辅助工具就能完成开关动作，手柄与阀杆的连接采用扁方配合结构，避免长期操作后出现打滑空转的问题，

　　手柄上预留的锁孔可以在阀门全开或全关位置穿入挂锁，防止无关人员误操作引发生产安全隐患。阀体两端采用法兰式连接结构，法兰盘上的安装孔位按照常规DN25压力等级标准排布，安装时可以直接匹配同规格的管路法兰，不需要额外制作过渡连接件，阀体的整体轴向尺寸控制紧凑，不会在管路中占用过多安装空间，适合布置在空间局促的设备内部管路节点。阀杆部位设置了多级密封结构，既可以防止管路内的介质顺着阀杆间隙向外泄漏，也能阻挡外部的灰尘、水汽进入阀体内部磨损密封件，延长阀门的整体使用寿命。建模过程中对球体的流通孔做了等通径设计，介质流过阀门时的压力损失极小，不会出现明显的节流降压问题，阀体外部的加强筋结构在不额外增加过多壁厚的前提下，提升了阀体的承压能力，

　　降低了铸件在高压工况下开裂的风险。整体结构没有冗余的复杂零件，拆解后仅包含阀体、球体、阀座、阀杆、手柄、密封件、紧固件几类部件，后期维护时只需要拆开法兰端盖就能更换内部密封件和球体，不需要将整个阀体从管路上完全切割拆除，大幅降低了运维的工作量和成本。
