DN15规格膜式通风调节装置结构设计

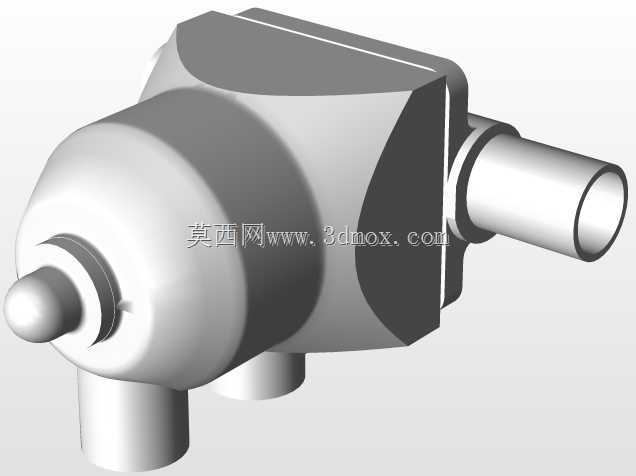

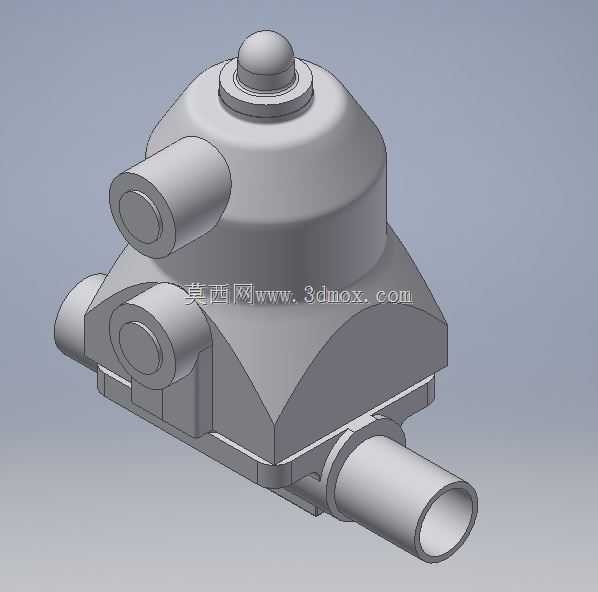

　　在小型流体管路的气压平衡、微量通风调控场景中，这类DN15通径的膜式通风装置是管路系统里容易被忽略但作用关键的配套元件，常应用在小型给排水支路、实验室气路、小型暖通末端、精密流体设备的排气补风环节，用来平衡管路内外压差，避免管路内部出现负压抽吸、正压超压的问题，同时可以阻隔管路内部介质向外泄漏，兼顾通风与密封的双重需求。从结构设计来看，该装置采用穹顶式上盖结构，顶部设置的凸起端盖为膜片的压装固定位，内部的弹性膜片是核心功能部件，当管路内部压力出现波动时，膜片会随压差产生形变，自动开启或关闭通风通路，无需额外电控或人工操作，属于被动式自动调节元件。装置主体采用多接口布局，侧向与轴向预留的接口分别对应管路主通路连接、

　　通风口引出的安装需求，底部的方形安装基座可以通过螺栓固定在设备面板或管路支架上，安装时需要预留足够的操作空间，避免侧向接口与周边管路、结构件产生干涉。建模过程中优先保证各接口的同轴度公差，主通路接口的通径严格匹配DN15的管路标准，接口端面的密封槽结构预留了密封圈安装位，保证连接后的密封性能；膜片安装腔的内壁做了圆弧过渡处理，避免应力集中导致膜片在反复形变过程中出现破损，延长元件的实际使用寿命。外形设计上没有多余的冗余结构，整体轮廓紧凑，穹顶式上盖既可以提升腔体的承压能力，也能减少内部流体的流动阻力，各接口的伸出长度经过匹配计算，既满足标准管路接头的安装拧入深度要求，也不会因为伸出过长导致整体安装尺寸过大，

　　适配狭小空间内的管路布置需求。在实际选型应用中，这类装置需要匹配管路的工作压力范围，膜片的材质可以根据输送介质的腐蚀性、温度区间做对应替换，建模时将膜片设置为独立零件，方便后续根据不同工况做材质替换与结构微调，安装基座的螺栓孔位采用对称布局，支持多角度安装固定，适配不同走向的管路布置方案。
