法兰连接式热动力型蒸汽疏水阀结构

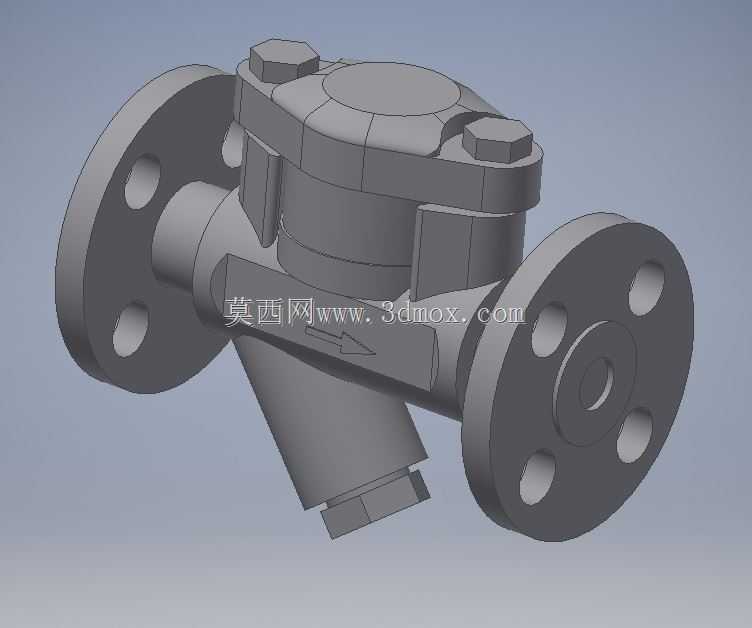

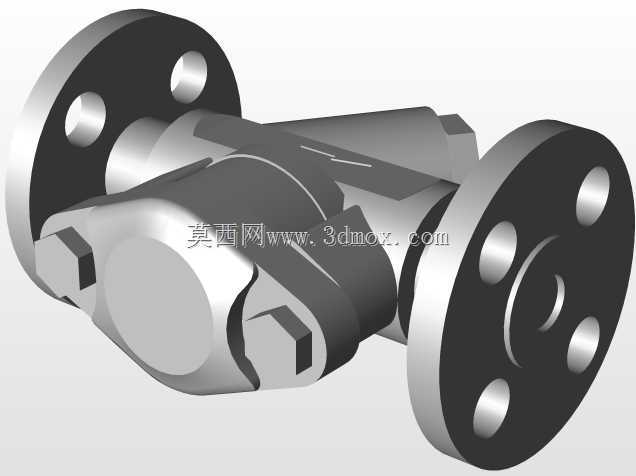

　　这款DN15规格的法兰连接疏水阀，主要面向小口径蒸汽输送管路的冷凝水排放场景，常见于化工车间蒸汽伴热管线、小型蒸汽加热设备、制药行业灭菌管路、食品加工蒸汽供热支路等工况，核心作用是自动将管路中产生的冷凝水及时排出，同时避免蒸汽泄漏，保障蒸汽系统的换热效率，避免管路因冷凝水积存产生水击、换热不均等问题。从结构设计来看，整体采用Y型斜置阀体布局，相比直通式结构，内部流道的转折更平缓，冷凝水进入阀腔后的流动阻力更小，同时内置的热动力感温启闭组件布置在阀体上部的阀盖腔体内，通过螺栓压紧阀盖实现密封，上下阀体的连接部位采用金属硬密封配合，适配蒸汽工况下的高温高压使用环境，避免密封件过早老化失效。

　　两端的法兰连接结构严格遵循小口径法兰的安装尺寸规范，法兰盘上均匀布置四个螺栓过孔，安装时可直接与同通径的管路法兰对接，不需要额外加工转接接头，阀体进出口的中心距、法兰端面的平面度都做了公差约束，能保证安装后管路的同轴度，避免额外的装配应力作用在阀体上。阀体下部设置的排污堵头结构，可在管路定期维护时拆开，排出阀腔内积存的锈渣、杂质，避免杂质卡滞内部启闭件导致疏水阀失效，日常运行过程中不需要额外的人工操作，依靠冷凝水与蒸汽的密度差、流速差驱动内部阀片动作，实现自动启闭排水。建模过程中对内部流道的截面变化做了等比例还原，阀瓣的启闭行程、密封面的贴合角度都参考实际产品的工程参数设定，法兰盘的螺栓孔位置、阀盖的压紧螺栓分布都符合实际装配逻辑，

　　可直接用于小口径蒸汽管路的布局校核、备件测绘参考，也能作为阀门类产品结构设计的参照样本，帮助设计人员理解热动力疏水阀的内部构造与装配关系，在做管路三维布线时可直接调用，提前核对安装空间，避免现场安装时出现与周边管线、支架的干涉问题。
