内螺纹连接手轮式截止调节阀结构

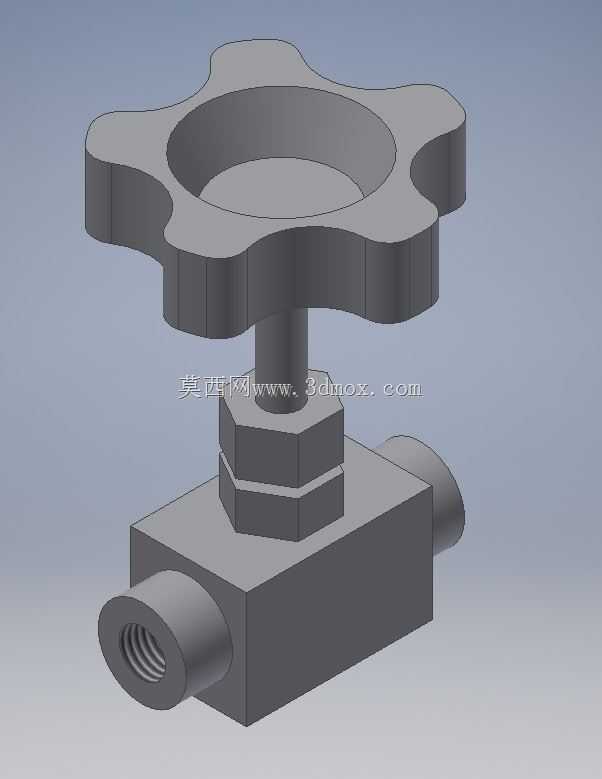

　　这款手轮式截止结构主要应用在小通径液压、气动及低压流体输送管路中，常见于实验室气路、小型液压站控制支路、仪表测量引压管路这类需要精准调节通流截面、可靠截断介质的场景，相比大通径闸阀、蝶阀，这类小通径结构的密封行程更短，调节精度更高，适合对流量微调、截断可靠性要求高的小流量管路场景。从功能特性来看，顶部的五角星形手轮采用大外径设计，无需借助额外扳手即可手动施加足够的操作扭矩，手轮中心的内凹结构既可以减轻整体自重，也能在多阀并排密集安装时减少相邻手轮的操作干涉，手轮下方的阀杆采用梯形螺纹传动，具备自锁特性，调节到指定开度后不会因介质压力波动自行移位，保证开度稳定性。阀杆与阀体之间设置了双层六角锁紧螺母结构，既可以作为阀杆的导向支撑，

　　减少阀杆升降过程中的径向晃动，也能压紧填料密封结构，避免介质从阀杆配合间隙处泄漏。阀体采用整体式方块结构，相比铸造异形阀体，机加工基准更容易统一，两侧的内螺纹连接端口直接加工在阀体延伸接头上，无需额外焊接连接法兰，整体安装边界紧凑，适合安装空间局促的仪表柜、集成阀岛内部。设计过程中优先考虑了加工工艺性，阀体的六个平面均可作为机加工装夹基准，两侧内螺纹的同轴度、阀杆安装孔与通流孔的垂直度都能通过一次装夹完成加工，有效降低加工误差带来的密封失效风险。手轮的五角轮廓做了大圆角过渡，没有尖锐棱角，手动操作时不会划伤操作人员，手轮与阀杆采用扁位配合传递扭矩，相比过盈压装的连接方式，后期维护拆卸更方便，更换密封填料时无需破坏手轮结构。

　　安装时需要注意两侧内螺纹的接管拧入深度不能超过通流孔内壁，避免顶到内部阀芯导致阀瓣无法完全闭合，手轮的最大旋转外径比阀体宽度大出近一倍，安装排布时需要预留足够的手部操作空间，避免相邻管路或元器件阻碍手轮旋转。阀瓣采用锥面密封结构，相比平面密封，接触比压更大，在低压气体、液压油介质工况下的密封可靠性更高，小开度调节时的流量线性度更好，适合作为流量微调元件使用。
