UNA_DN15法兰连接浮球式疏水阀结构设计

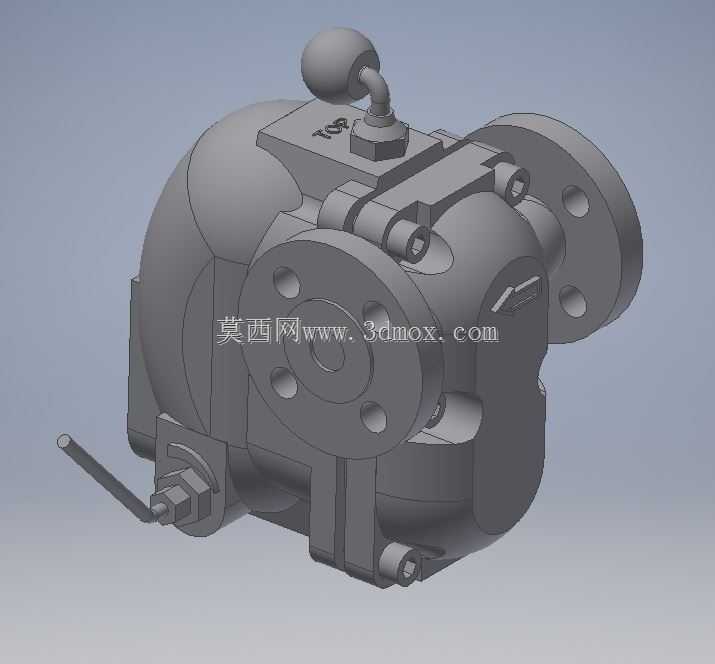

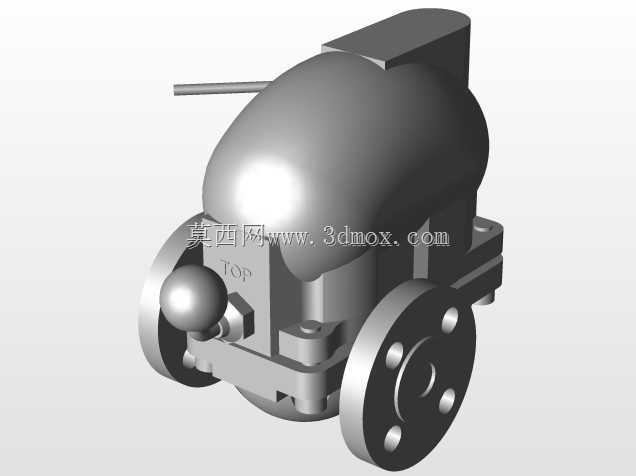

　　这款DN15规格的浮球式疏水阀，主要应用在小口径蒸汽供热、蒸汽伴热、小型工艺换热设备的冷凝水排放管路上，承担蒸汽系统中阻汽排水的核心作用，避免蒸汽泄漏损耗同时及时排出管路内产生的冷凝水，防止管路出现水击、换热效率下降等问题。从结构设计来看，整体采用卧式球形阀体结构，两侧为标准法兰连接端，法兰面预留均匀分布的螺栓过孔，适配DN15公称通径对应的管路法兰安装标准，安装时可直接与同规格管路法兰对接，法兰密封面可适配常用的非金属密封垫片，满足中低压蒸汽工况的密封要求。阀体顶部设置的手动排气装置，带球形操作手柄，可在系统初次投运时手动排出阀腔内积存的空气，避免气堵导致疏水阀无法正常工作，手柄的操作力矩经过结构匹配，徒手即可完成启闭操作，

　　无需额外辅助工具。阀体侧方伸出的手动操作杆，可用于应急状态下手动强制排放阀内积液，应对浮球机构卡滞等突发工况，保障管路临时通流。内部浮球感应机构依托浮力变化驱动阀瓣启闭，当阀腔内冷凝水液位上升到设定高度时，浮球上浮带动阀瓣开启，冷凝水在压差作用下排出；当液位下降，浮球回落带动阀瓣关闭，阻断蒸汽通路，整个动作过程无需额外电控或外部动力，完全依靠介质自身状态触发，运行可靠性高。整体外形紧凑，阀体的球形腔体设计可最大化内部储液空间，同时降低介质流动阻力，两侧法兰的同轴度在建模时做了严格的形位公差约束，保证安装时管路对接无偏载，阀体底部的支撑凸台可在安装时提供辅助定位，避免管路应力集中在法兰连接部位。

　　建模过程中对各运动部件的行程做了干涉检查，浮球的升降行程、手动操作杆的摆动范围、顶部排气阀的启闭行程均无运动干涉，各连接部位的壁厚按照中低压蒸汽工况的强度要求做了匹配，法兰螺栓孔的位置度符合对应法兰标准的公差要求，可直接用于小口径蒸汽疏水系统的选型参考、安装布局模拟以及管路集成设计的三维装配校验。
