UNA_DN40法兰连接浮球式疏水阀结构

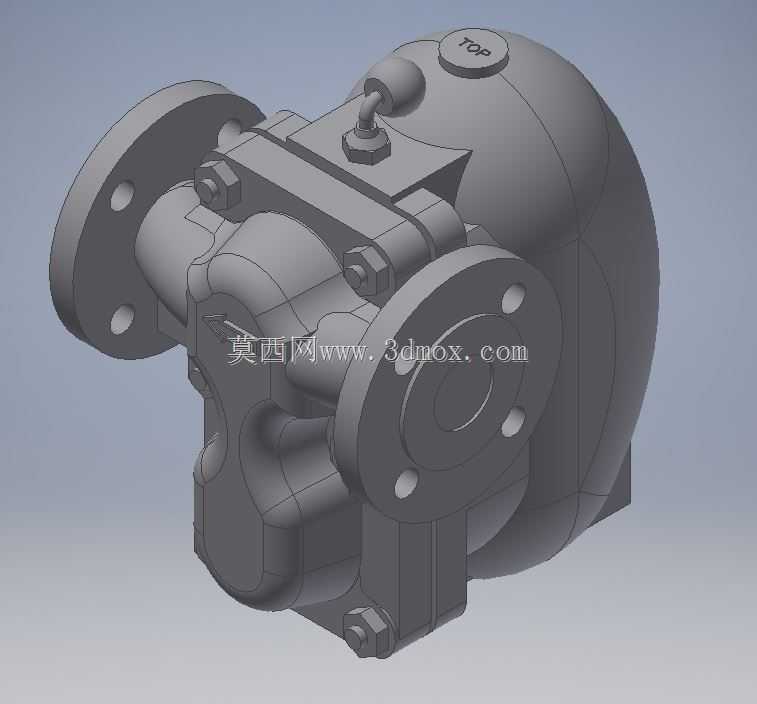

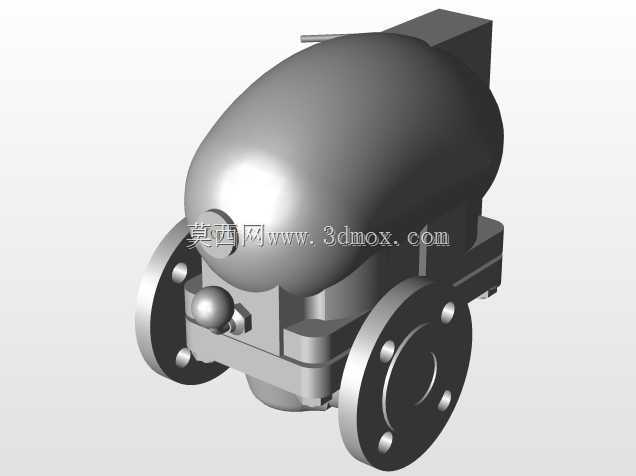

　　这款DN40规格的浮球式疏水阀，主要应用在饱和蒸汽输送管网、换热设备终端、蒸汽加热反应装置的冷凝水排出环节，核心作用是在蒸汽系统运行过程中自动阻隔蒸汽泄漏、及时排出管路内积聚的冷凝水，避免管路出现水击、换热效率下降、设备受热不均变形等常见工程问题。从结构设计来看，整体采用卧式桶状腔体布局，两侧为标准凸面法兰连接端，法兰端面的螺栓孔位完全匹配DN40公称通径的管路配对法兰尺寸，安装时可直接与同规格管路法兰对接，无需额外加工转接件，腔体顶部设置有检修排气螺塞，侧面的紧固螺栓组将阀盖与阀体腔体牢牢压合，密封面采用平面加垫片的密封形式，日常维护时拆开螺栓即可清理腔体内杂质、检查浮球与阀座的密封状态。

　　设计阶段首先考虑的是浮球的动作行程与腔体容积的匹配关系，腔体内部预留的浮球升降空间完全满足满负荷冷凝水排量下的浮球浮动范围，不会出现浮球卡滞、阀口无法正常开闭的问题；进液流道采用切向进入腔体的结构设计，冷凝水进入腔体时不会直接冲击浮球造成浮球晃动误动作，同时能让夹带的少量蒸汽在腔体内自然上升分离，避免蒸汽随冷凝水排出造成热能浪费。安装边界方面，阀体底部设置有平整的支撑定位面，安装时可在下方加装支撑托架分担管路承重，避免法兰连接处长期受阀体自重影响出现密封渗漏，两侧法兰的端面间距、螺栓孔中心圆尺寸均符合对应压力等级的法兰标准，现场安装时无需调整管路预留间距即可完成装配。流道设计上充分考虑了冷凝水的流动阻力，阀口通流面积经过排量核算，可匹配DN40蒸汽管路在常用工作压力下的最大冷凝水产生量，不会出现排水不及时导致的管路积液问题，腔体内部的流道过渡位置均做了圆弧倒角处理，减少冷凝水流动时的紊流冲击，降低运行过程中的振动与噪音。
