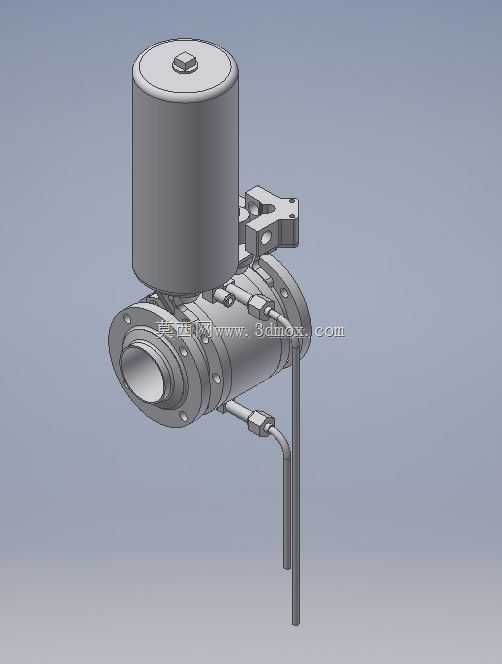

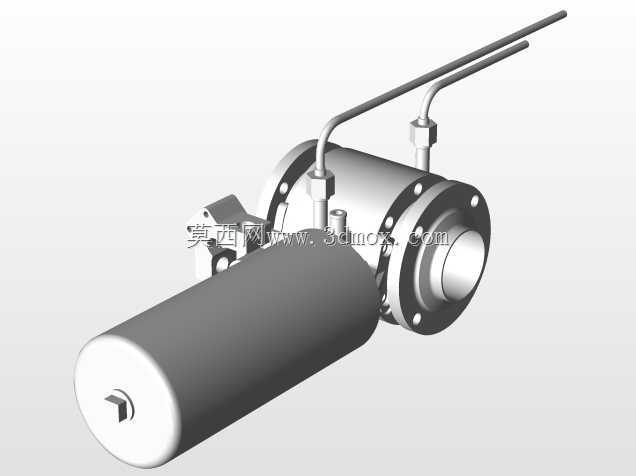

DN50规格气动驱动直通式工业阀门结构

　　这款DN50通径的阀门结构，主要面向中小口径工业流体管路的通断控制场景，常见应用在净水处理管线、轻工生产物料输送管路、中小型暖通循环系统、小型化工助剂输送支路这类工况中，承担管路介质的截断、导通切换功能，适配公称通径50mm的标准管路对接需求。从结构设计来看，顶部配置的圆柱式气动执行机构是核心驱动单元，采用直行程驱动逻辑，执行机构输出的直线推力直接传递至阀杆，带动内部阀芯完成升降动作，相比同口径手动阀门，可接入自动化控制系统实现远程启闭操作，能适配无人值守的自动化管线布局。阀体部分采用直通式流道设计，介质进出方向处于同一轴线，流道内部无过多弯折结构，能有效降低介质通过时的流阻损失，减少输送过程中的压力损耗，

　　对于粘度偏高的流体介质也能降低滞留堵塞的概率。阀体两端采用法兰连接结构，法兰盘上的螺栓孔位按照DN50公称通径对应的标准压力等级排布，安装时可直接与同规格管路法兰配对，对接时的密封面平整度在建模阶段做了公差适配预留，能匹配常规非金属密封垫片的压缩量要求，保证连接位置的密封可靠性。执行机构与阀体之间的支架采用一体化铸造型式的连接结构，既保证阀杆动作的同轴度，避免长期动作出现阀杆偏磨导致的外漏问题，也预留了足够的手动操作附件安装空间，在气源故障的应急场景下，可加装配套手柄完成手动启闭操作。侧面引出的管路为执行机构的气源接口，接口位置做了标准管螺纹的结构设计，可直接对接常规气动软管接头，接口朝向在建模时做了侧置布局，避免与上方管线、

　　周边安装构件产生干涉。整体结构的安装边界充分考虑了工业现场的管线排布需求，阀体底部到执行机构顶部的总高度、阀体两侧法兰的外伸尺寸都做了紧凑化设计，在预留足够操作维护空间的前提下，尽可能缩小安装占用空间，适合在管线排布密集的车间管路、集成化流体控制设备内部安装使用。建模过程中对各部件的装配间隙做了符合实际生产要求的预留，包括阀杆与填料函的配合间隙、执行机构活塞与缸筒的配合公差、阀芯与阀座的密封面贴合量都按照实际工程参数设置，可直接用于结构校核、安装模拟、选型展示等场景。
